drylin® N – NK-02-40 alacsony profilú lineáris vezetőrendszer

02-es változat menetes furattal:

Rendelési sz. Max. sínhossz a C4 A3 C5=C6 h h1 K1* ly lz A sín tömege Ár/m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
24-48 órán belül indítható NS-01-40 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 30,00 EUR Kosárba tesz
24-48 órán belül indítható NS-01-40-UNGEBOHRT 3000 40 0 0 0 8,7 1,3 26400 970 450 26,85 EUR Kosárba tesz
24-48 órán belül indítható NS-01-40-AR 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 34,50 EUR Kosárba tesz
További információk a kiválasztott alkatrésszel kapcsolatban:
3D-CAD 3D-CAD
Upit za uzorak Upit za uzorak
PDF PDF
Ajánlatkérés Ajánlatkérés
myCatalog myCatalog

Ha furat nélküli sínt szeretne, kérjük, tüntesse fel a megjegyzéseknél a következőt: „Furat nélkül”.
* lapos fejű hengeres csavar esetén

02-es változat menetes furattal:

Rendelési sz. Megnevezés A csúszka tömege
    [g]
24-48 órán belül indítható NW-02-40 Rögzített csúszka, fix csapágy 30 6,16 EUR Kosárba tesz
24-48 órán belül indítható NW-02-40-LLY Rögzített csúszka, y irányban önbeálló csapágy 30 6,16 EUR Kosárba tesz
24-48 órán belül indítható NW-02-40-LLZ Rögzített csúszka, z irányban önbeálló csapágy 30 6,16 EUR Kosárba tesz
24-48 órán belül indítható NW-02-40-LLYZ Rögzített csúszka, y és z irányban önbeálló csapágy 30 6,16 EUR Kosárba tesz
További információk a kiválasztott alkatrésszel kapcsolatban:
3D-CAD 3D-CAD
Upit za uzorak Upit za uzorak
PDF PDF
Ajánlatkérés Ajánlatkérés
myCatalog myCatalog

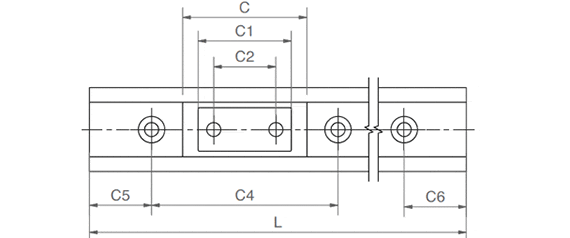

02-es változat: Méretek [mm] – vezetőcsúszkák

Cikk- sz. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Tömeg
  ±0,35                       [g/m]
24-48 órán belül indítható NW-02-40 9,5 23 50 40 20 0 0 M4 5 6,5 30
24-48 órán belül indítható NW-02-40-LLY 9,5 23 50 40 20 0 0 M4 5 6,5 30
24-48 órán belül indítható NW-02-40-LLZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
24-48 órán belül indítható NW-02-40-LLYZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
További információk a kiválasztott alkatrésszel kapcsolatban:
3D-CAD 3D-CAD
Upit za uzorak Upit za uzorak
PDF PDF
Ajánlatkérés Ajánlatkérés
myCatalog myCatalog

12-es változat menetes furattal:

Rendelési sz. Megnevezés A csúszka tömege
    [g]
24-48 órán belül indítható NW-12-40 Fröccsöntött csúszka 30 6,16 EUR Kosárba tesz
24-48 órán belül indítható NW-12-40-LLY Fröccsöntött csúszka, y irányban önbeálló csapágy 30 6,16 EUR Kosárba tesz
24-48 órán belül indítható NW-12-40-LLZ Fröccsöntött csúszka, z irányban önbeálló csapágy 30 6,16 EUR Kosárba tesz
10 munkanapon belül indítható NW-12-40-LLYZ Fröccsöntött csúszka, y és z irányban önbeálló csapágy 30 6,16 EUR Kosárba tesz
24-48 órán belül indítható NW-12-27 Fröccsöntött csúszka 12,5 3,75 EUR Kosárba tesz
24-48 órán belül indítható NW-12-27-80 Szán/kocsi 25 7,17 EUR Kosárba tesz
További információk a kiválasztott alkatrésszel kapcsolatban:
3D-CAD 3D-CAD
Upit za uzorak Upit za uzorak
PDF PDF
Ajánlatkérés Ajánlatkérés
myCatalog myCatalog

12-es változat: Méretek [mm] – vezetőcsúszkák

Cikk- sz. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Tömeg
  ±0,35                       [g/m]
24-48 órán belül indítható NW-12-40 9,5 23 52 40 20 0 0 M4 5 6,5 30
24-48 órán belül indítható NW-12-40-LLY 9,5 23 52 40 20 0 0 M4 5 6,5 30
24-48 órán belül indítható NW-12-40-LLZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
10 munkanapon belül indítható NW-12-40-LLYZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
24-48 órán belül indítható NW-12-27 9,5 14 34 30 20 0 0 M4 5 6,5 12,5
24-48 órán belül indítható NW-12-27-80 0 14 80 76 60 0 1,5 M4 5 6,5 25
További információk a kiválasztott alkatrésszel kapcsolatban:
3D-CAD 3D-CAD
Upit za uzorak Upit za uzorak
PDF PDF
Ajánlatkérés Ajánlatkérés
myCatalog myCatalog

Teljes rendszer rendelése

A konfigurálás néhány lépésben elvégezhető:

1. A csúszkák számának kiválasztása
2. A csúszka típusának kiválasztása
3. A sínhossz megadása mm-ben
4. A csúszkaopciók kiválasztása
5.

Tipp:

További részletes információkat a fenti rajzokon és táblázatokban, illetve a lent hivatkozott oldalakon találhat. Az egyes önbeálló csapágyopciók pontos adatait a megtervezés szabályaiban találhatja meg.

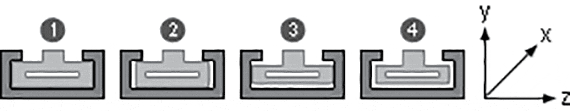

1

önbeálló csapágy nélkül

2

Önbeálló csapágy a „z” irányban

3

Önbeálló csapágy az „y” irányban

4

Önbeálló csapágy az „yz” irányban

drylin® NK – komplett készlet

Lépés 1

Adja meg a kívánt csúszkák számát.

technical drawing
A csúszkák száma:
Folytatás
drylin® N – Műszaki adatok
drylin® N – A megtervezés szabályai
Az NW-12-40 változat csúszkahossza: 52 mm
A = M4 (max. préselés: 1,2 Nm)
B = Furatok min.Ø 6,5
C = M4 gépi csavarok esetén, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045

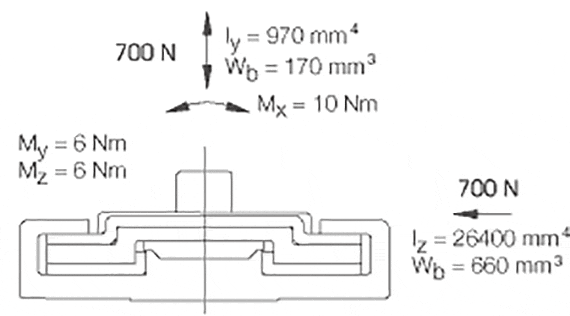

Statikus teherbírás és egy terület tehetetlenségi nyomatéka

Opcionális:

Végsapka sínhez,
Rendelési sz.  NSK-40
24-48 órán belül indítható
10 munkanapon belül indítható
