drylin® T konfigurátor – kézi szorítóeszköz

Teljes rendszer rendelése

A konfigurálás mindössze néhány lépésben elvégezhető:

1. Válassza ki a szánok számát
2. Válassza ki a szán típusát
3. Adja meg a szán hosszát milliméterben
4. Válassza ki a szánokhoz társítható opciókat
5. Válassza ki a sínekhez rendelhető opciókat

Megjegyzés:

Az alábbi rajzokon és a következőkben felsorolt oldalakon részletes tájékoztatást talál. Az építési szabályoknál bővebb tájékoztatást talál az önbeálló csapágyak típusairól.

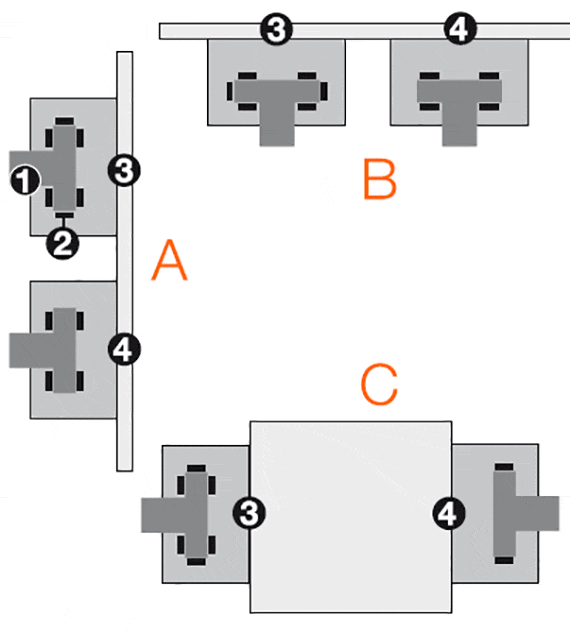

A:A „z” irányban önbeálló csapággyal szerelt változat
B:A „z” irányban önbeálló csapággyal szerelt vízszintes változat
C:Vízszintes változat oldalt elhelyezett vezetőszánokkal és az „y” irányban önbeálló csapággyal
1

Sín

2

Csúszka részei

3

Szán fix csapágyakkal

4

LLZ vagy LLY önbeálló csapágyakkal szerelt szán

Önbeálló csapággyal megvalósított alkalmazás

drylin® TK HKA – teljes rendszer, kézi szorítóeszközzel

lépés 1

Válassza ki a vezetőszán beszerelési méretét.

technical drawing
A vezetőszán beszerelési mérete:
Tovább
drylin® T – Műszaki adatok
drylin® T – A megtervezés szabályai

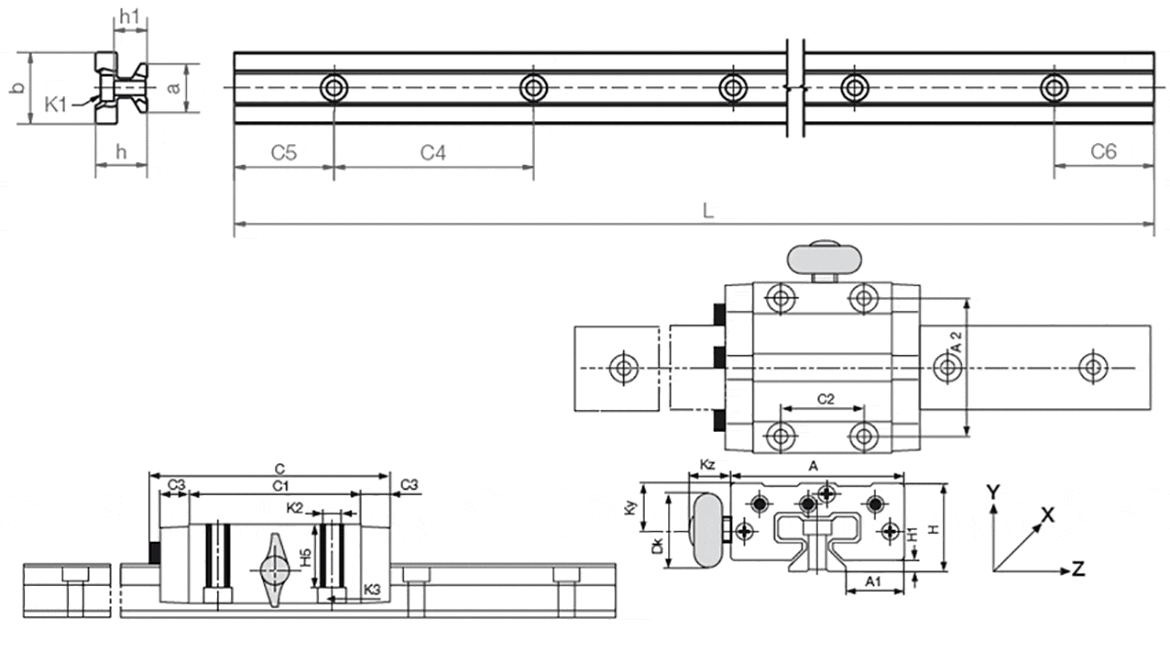

drylin® T rendszer rajza kézi szorítóeszközzel

Méretek és műszaki adatok


Vezetősínek

Cikkszám Tömeg
[kg/m]		 L
max.		 a
-0,2		 C4 C5
min.		 C5
max.		 C6
min.		 C6
max.		 h h1 K1 – DIN 912-es
csavarhoz		 b ly
[mm4]		 lz
[mm4]		 Wby
[mm4]		 Wbz
[mm4]
TS-01-15 0,6 4.000 15 60 20 49,5 20 49,5 15,5 10 M4 22 6.440 4.290 585 488
TS-01-20 1 4.000 20 60 20 49,5 20 49,5 19 12,3 M5 31 22.570 11.520 1.456 1.067
TS-11-20   4.000 20 120 20 79,5 20 79,5 19 12,3 M5 31 12.140 6.360 780 620
TS-01-25   4.000 23 60 20 49,5 20 49,5 21,5 13,8 M6 34 34.700 19.300 2.041 1.608
TS-01-30   4.000 28 80 20 59,5 20 59,5 26 15,8 M8 40 70.040 40.780 3.502 2.832
Normál furatminta, C5: C6 szimmetrikus

Vezetőszánok

Cikkszám Tömeg
[kg]		 H
±0,35		 A C A1
±0,35		 A2 C1 C2 C3 H1
±0,35		 H5 K2 menet Meghúzási nyomaték
max.
[Nm]		 K3 – DIN 912-es
csavarhoz
TW-01-15 0,11 24 47 74 16,0 38 50 30 9 4,0 16,0 M5 1,5 M4
TW-01-20 0,19 30 63 87 21,5 53 61 40 10 5,0 19,8 M6 2,5 M5
TW-01-25 0,29 36 70 96 23,5 57 68 45 11 5,0 24,8 M8 6,0 M6
TW-01-30 0,50 42 90 109 31,0 72 79 52 12 6,5 27,0 M10 15,0 M8

Kézi szorítóeszköz méretei

Cikkszám Méret Kz Ky Dk Szorítóeszköz menete
TW-01-15-HKA 15 19 11,5 20 M6
TW-01-20-HKA 20 18 15 28 M8
TW-01-25-HKA 25 17 19 28 M8
TW-01-30-HKA 30 20 21,5 28 M8
