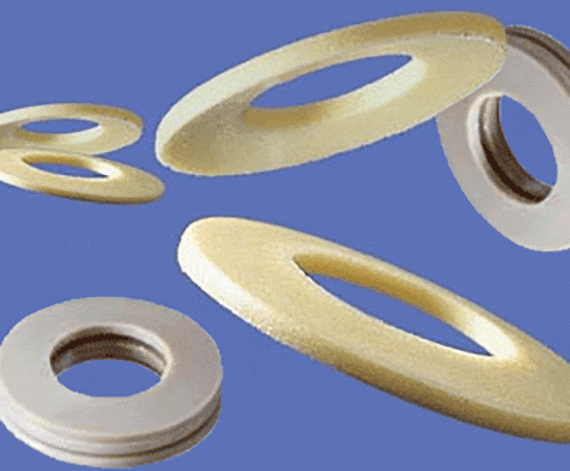

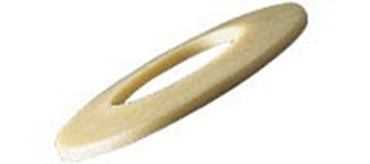

polysorb tányérrugó

A tárcsarugók axiális irányban összenyomható toroid tárcsák, amelyek tengelyirányban tárcsa alakúvá alakulnak. A tárcsarugók jobb térkihasználást biztosítanak, mint más rugótípusok. Különösen olyan konstrukciókhoz alkalmasak, amelyek kis rugólehajlást igényelnek.

Mikor ajánlott polysorb tányérrugókat használni?

Ha valamely alkalmazás speciális jelleggörbéjű lapos tányérrugók használatát követeli meg, mely fémből csak nagy költséggel lehetséges (rovátkolt kialakítás)

A tengelyirányú játékok és a gyártási tűrések kompenzálására

Rezgéscsillapításhoz

Zajcsillapításhoz

Ha nem mágneses anyagot kell használni

Elektromos és hőszigeteléshez

–

Mikor nem javasolt a polysorb tányérrugók használata?

Ha állandó rugóerőre van szükség széles hőmérsékleti tartományban

Ha nagy rugóerőre van szükség

A tányérrugó benyomódása viszonylag kicsi. Emiatt a gyakorlatban több tányérrugó kombinációja használatos. A tányérrugók különleges elrendezése esetén a rugó benyomódása a rugók számával arányosan nő, miközben a tejes rugóerő az egyes tányérrugókéval megegyező. Az erő növeléséhez a tányérrugók párhuzamosan rétegezhetők rugócsomagok formájában.

Vegyszerállóság

A polysorb tányérrugók sok vegyi anyagnak ellenállnak. Az iglidur® A500 nagyobb ellenállóképességű, mint az iglidur® J.

közepes	ellenállás
	iglidur® J	iglidur® A500
alkoholok	+	+
hidrokarbonok	+	+
Adalékanyagmentes zsírok és olajok	+	+
üzemanyagok	+	+
hígított savak	0 to -	+
erős savak	-	+
hígított lúgok	+	+
erős lúgok	+ to 0	+

Nedvességelnyelés

Az alacsony nedvességfelvételnek köszönhetően használhatók nedves vagy párás környezetben.
A polysorb® tányérrugók felszívják a nedvességet. Ezáltal módosulnak a mechanikai tulajdonságaik. Az elképzelhető legrosszabb alkalmazásban, vagyis a vízben történő rendkívül hosszú alkalmazás során a polysorb® tányérrugók továbbra is képesek biztosítani a nagy rugóerőt.

iglidur®	Standard környezet	vízzel telített
J	18	15
A500	24	23

Magasabb üzemi hőmérséklet

A megnövekedett hőmérséklet a műanyag merevségének csökkenéséhez vezet. A polysorb® tányérrugók maximális 8 N rugóerőel rendelkeznek akkor is, ha a maximálisan engedélyezett 80 °C-os hőmérsékletnek vannak kitéve. Lásd a rugóerő és a környezeti hőmérséklet közötti összefüggést bemutató ábrát.

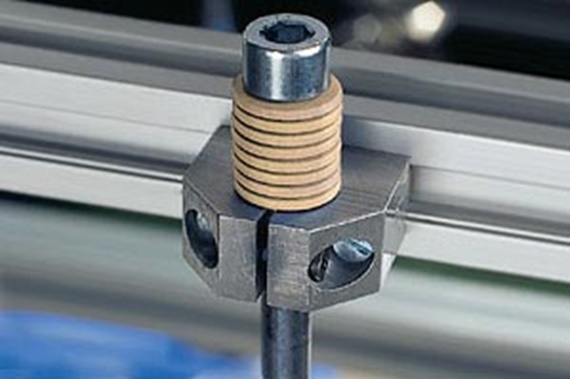

polysorb tányérrugók tartóssági tesztjei

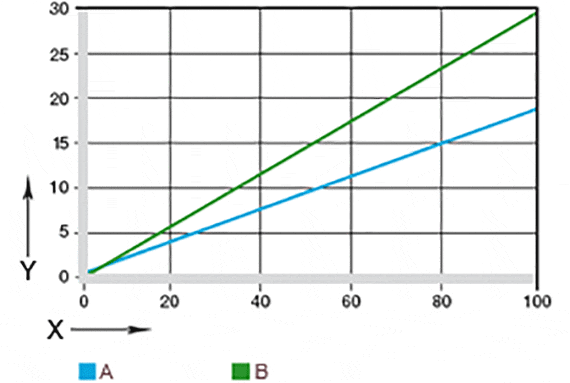

X = lefelé irányuló benyomódás [%]
Y= rugóerő [N]

A = JTEM-10
B = A500TEM-10

35.1. ábra: Rugóerő a benyomódás százalékos értékében, 10-es beszerelési méretnél mérve

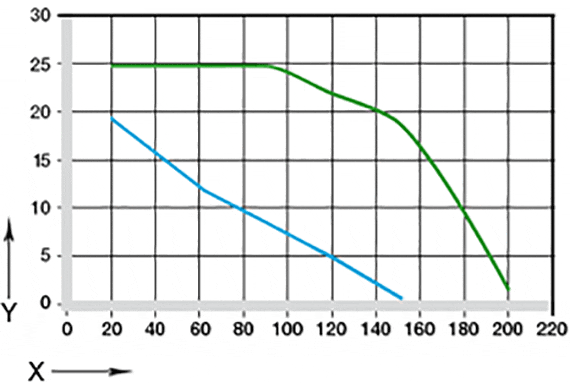

A környezeti hőmérséklet hatása a tányérrugókra

X= Környezeti hőmérséklet [°C]
Y= Maximális rugóerő [N]

35.2 ábra: A környezeti hőmérséklet hatása a rugóerőre, JTEM-10-nél mérve

Cikksz.*	Standard értékek: rugó hossza és ereje
	D_e	D₁	t	h₀	F_1,0	M
	[mm]	[mm]	[mm]	[mm]	[N]	[g]
JTEM-05	10	5,2	0,5	0,25	5	0,04	2,99 EUR
JTEM-06	12,5	6,2	0,7	0,3	10	0,11	3,15 EUR
JTEM-08	16	8,2	0,9	0,35	16	0,2	3,17 EUR
JTEM-10	20	10,2	1,1	0,45	24	0,33	3,24 EUR
JTEM-12	25	12,2	1,5	0,55	45	0,85	3,67 EUR
JTEM-16	31,5	16,3	1,75	0,7	65	1,44	4,12 EUR
JTEM-20	40	20,4	2,25	0,9	130	3,1	4,35 EUR
A500TEM-05	10	5,2	0,5	0,25	8	0,04	4,94 EUR
A500TEM-06	12,5	6,2	0,7	0,3	15	0,11	5,20 EUR
A500TEM-08	16	8,2	0,9	0,35	24	0,2	6,08 EUR
A500TEM-10	20	10,2	1,1	0,45	35	0,33	6,14 EUR
A500TEM-12	25	12,2	1,5	0,55	70	0,85	7,92 EUR
A500TEM-16	31,5	16,3	1,75	0,7	85	1,44	11,15 EUR
A500TEM-20	40	20,4	2,25	0,9	150	3,1	15,34 EUR

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

A rugóhossz és a rugóerő standard értékei kerekített középértékek.
* Anyag:
iglidur® J: JTEM, standard
iglidur® A500: A500TEM, ellenálló a nagy hőmérséklettel és/vagy vegyszerekkel szemben

Ország/régió

Az ország kiválasztásával helyi ajánlatok és információk jelennek meg.

F	= erő
S	= rugó elmozdulása

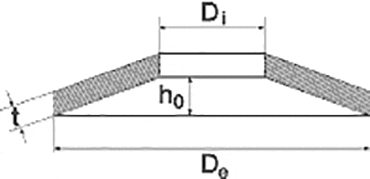

D_e	= külső átmérő [mm]
D₁	= belső átmérő [mm]
t	= tárcsa vastagsága [mm]
h₀	= rugó maximális elmozdulása [mm]
F_1,0	= rugóerő 100% elmozdulással [N]
M	= tárcsa tömege [g]
