Hidraulikus műtőasztal: az energia biztonságos vezetése a legszűkebb helyeken is

• Amire szükség volt: energialánc és vezérlőkábel az emelőoszlopban
• Követelmények: kompakt kialakítás a kis beépítési helyhez, a kábel nagy élettartama kis hajlítási sugárral.
• Iparág: Orvostechnika
• Siker az ügyfél számára: Az S alakban ívesen beépített energialánc milliméteres pontossággal illeszkedik a rendkívül szűk beépítési helyre. Stabil, nem csavarodik vagy csavarodik ki a nehéz hidraulikavezetékek miatt. Az új, rendkívül rugalmas chainflex® vezérlőkábel sokkal megbízhatóbb megoldás, mint a korábban használt spirálkábelek, és jelentősen meghaladja a műtőasztal élettartamát, amelyet 10 évre terveztek.

A korábbi elektromotoros magasságállítású modellekkel ellentétben a Maquet újonnan kifejlesztett műtőasztalának emelőmozgása hidraulikus. Ez azt jelenti, hogy az elektromos kábeleket és a hidraulikatömlőket az asztal alapjában kell elvezetni. A kialakítás nemcsak különösen karcsú, hanem homorú is. Egyrészt a rendelkezésre álló hely rendkívül korlátozott. Az oszlop méretei mindössze 300 x 400 mm-esek. A műtőasztal 600 és 1050 mm között kihúzható, így a löket 450 mm.

A Maquet olyan megfelelő vezérlőkábeleket keresett, amelyek mindenekelőtt mechanikailag megbízhatóak és különösen rugalmasak . A korlátozott beépítési hely miatt a lehető legkisebb hajlítási sugárra van szükség. A tervezők kezdetben a spirálkábeleket részesítették előnyben, de ezeknek számos hátránya volt. A nagyszámú mechanikai mozgás miatt korlátozott volt az élettartamuk. Ráadásul ezek mindig egyedi megoldások voltak, amelyeket kézzel kellett összeszerelni. Ez azt jelentette, hogy nem lehetett garantálni az állandóan megbízható minőséget. Nem lehetett kizárni az asztal meghibásodásának kockázatát sem. Mivel a műtőasztalokat világszerte használják, minden alkatrésznek megbízhatóan kell működnie, hogy elkerüljék a meghibásodásokat és a költséges javításokat.

Az asztal teljes élettartama alatt, ami legalább tíz év, a kábeleknek körülbelül 15 000 kettős ütést kell kibírniuk.

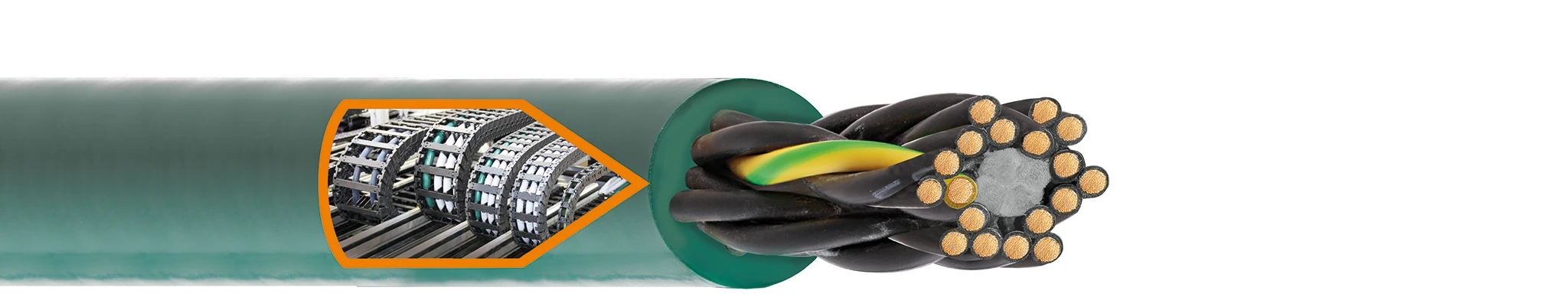

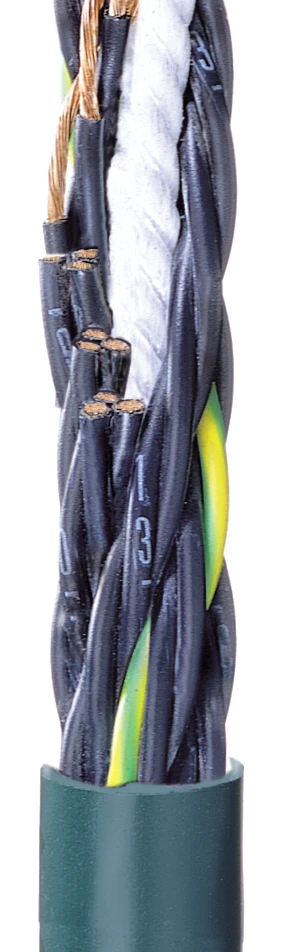

A Maquet már más projektek során is jó tapasztalatokat szerzett az igus® kábeleivel, ezért ismét felvette velünk a kapcsolatot, és az ideális megoldást az E2.1 micro sorozatú chainflex® CF5 PVC-vezérelhető és kompakt e-láncunkban® találta meg.

A szerkezeti tervezést megelőzően online elvégzett chainflex® élettartam-számítás alapján az igus® garantálja a szükséges élettartamot - az extrém alulhajlás ellenére. A kábelek esetében ez 4, illetve 5,5 x d, ami jóval a 6,8 x d névleges hajlítási sugár alatt van. A prototípusok élettartam-tesztje során a helyszínen, Rastattban 30.000 és 50.000 kettős lökés között minden probléma és meghibásodás nélkül végezték el az élettartamot. A®

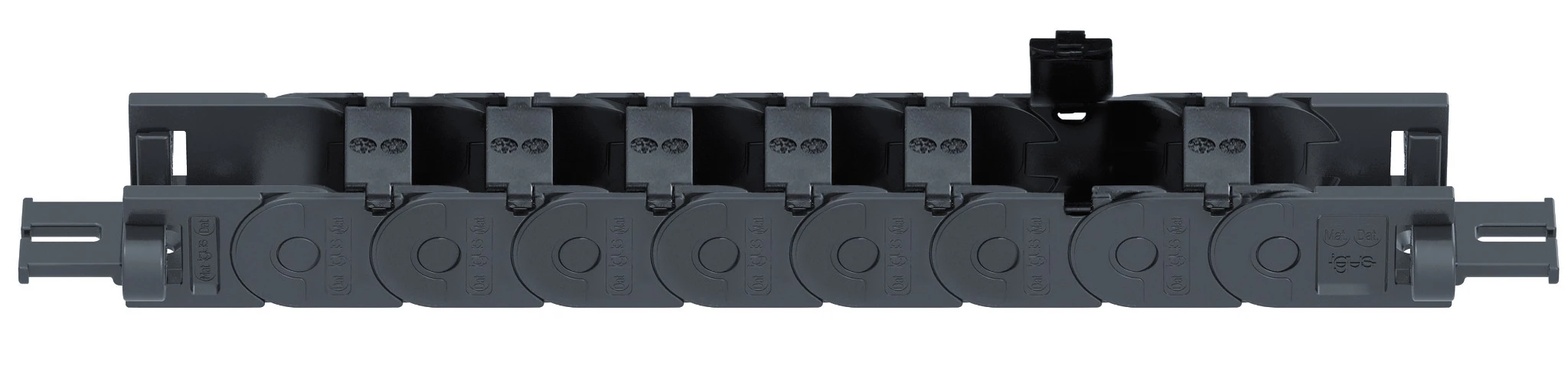

e-chaint a helytakarékosság érdekében S alakban fektetik le. A töltés megkönnyítése érdekében a kívülről és belülről nyitható E2.10 és E2i.10 sorozatú láncszemeket úgy kombinálták, hogy mindig az egyik oldalról nyitható legyen. Egy másik tervezési előnye, hogy az alacsony, 10 mm-es belső magassága ellenére képes a nagy kiegészítő terhelések, például a két hidraulikavezeték

kezeléséhez. Az e-chain® és a chainflex® vezérlőkábel egyedi megoldások, amelyeket a hidraulikavezetékekkel és a megfelelő csatlakozókkal együtt egy harmadik helyen szerelvényként konfigurálnak, majd beszerelik. A további helytakarékosság és a mechanikai hatások minimalizálása érdekében a hidraulikakábeleket és a vezérlőkábeleket párban, egymás mellett fektetik le. Ez nemcsak a csatlakoztatásokat egyszerűsíti, hanem a felesleges súrlódás okozta ütközések elkerülését is jelenti.
