Tökéletesítse az alkalmazott technológiát, és csökkentse a költségeket 25%-kal vagy még többel.

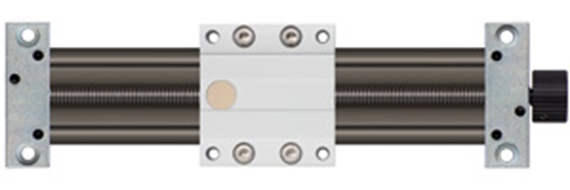

drylin® SLW lineáris modulok… 7 beszerelési méret, egyedileg konfigurálható, 2–4 napon belül szállítva

Gördülés helyett csúszik! A dry-tech® polimereknek köszönhetően kenőanyagmentes

Az igus® SLW lineáris modulok a drylin® W lineáris szerelőkészleten, valamint karbantartásmentes és önkenő dry-tech® nagy teljesítőképességű műanyagokon alapulnak. A kenőanyag a csapágy anyagának része, alkalmassá téve azt a száraz futás körülményeire, vagyis egész élettartamra szóló karbantartás-mentességet biztosítva. A beszerelésre kész modulok 2–4 nap alatt rendelkezésre állnak.

Használja ki a karbantartásmentes drylin® hajtástechnológiánk műszaki előnyeit.

1.1. Ellenáll a szennyeződésnek, pornak, nedvességfelvételnek

A mozgás következtében a részecskék leperegnek az érintkező felületről.

A működési elv részletei

Ellenáll a szennyeződésnek, pornak, nedvességfelvételnek

Száraz működés, kenés nélkül

A drylin® lineáris csapágy rendszereket szárazon futásra tervezték. Ennek következtében minden alkalmazás védett a zsírral vagy olajjal való szennyeződés ellen. Olyan helyeken is használhatók, ahol nagy mennyiségben fordul elő por és homok.

igus® által tesztelt

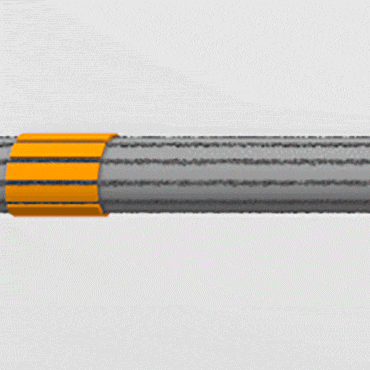

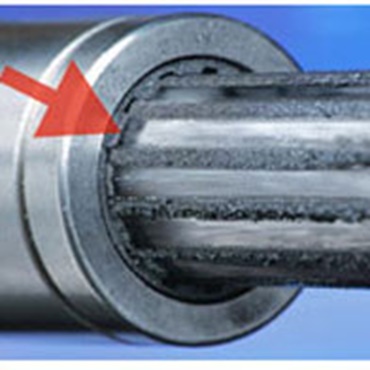

Érzéketlenség szennyeződésekre

A szennyeződés részecskéit maga a mozgás pergeti le az érintkező felületről. Itt a csúszkák homlokoldala törlőelemként működik. Az érintkezési felület tiszta marad.

Alkalmazási példa

Pelenkagyártó rendszerek

A gyárak szuperabszorbenseket és papírpépet dolgoznak fel, aminek során viszonylag nagy mennyiségű szennyeződés és por keletkezik. Mivel a szuperabszorbens polimerek a homokhoz hasonlóan viselkednek, a súrlódás eredményeként szennyeződés halmozódik fel.

1.2. Alacsony zajszintű

A működési elv részletei

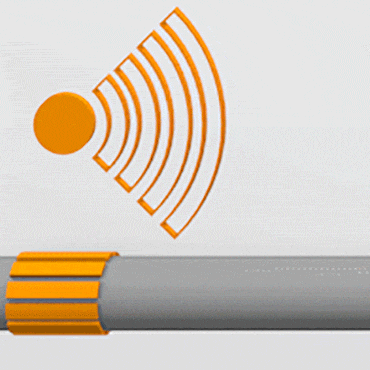

Csendes és finom

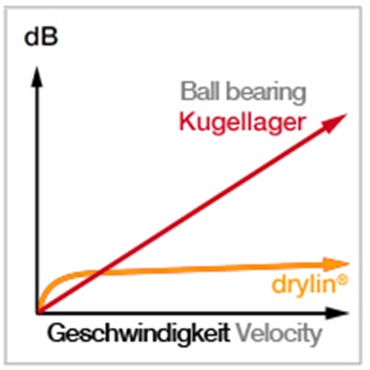

Alacsony zajszintű

A gördülő működési elvről csúszóra váltás a működési zajt is jelentősen csökkentette. Nem tapasztalható a kemény csúszó ellendarab felgördülése, illetve a golyók éles zajjal járó ütközése.

igus® által tesztelt

Alacsony zajszintű

A csúszó mozgás rendkívül kis zajszintű és csak enyhe súrlódó hang hallható..

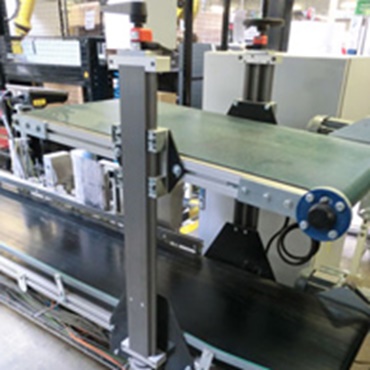

Alkalmazási példa

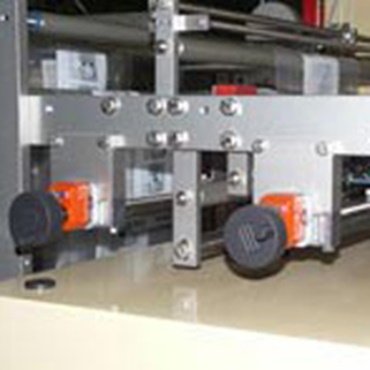

Szélérzékelő

A fólia szélének érzékelésére és a nyomtatási jelek felismerésére szolgáló érzékelők formátumállítása pozíciójelzős és kézikerekes drylin® SLW lineáris asztallal történik (kényelmes és megismételhető, kívülről végezhető pozicionálási megoldás)

1.3. Tiszta és higiénikus

A működési elv részletei

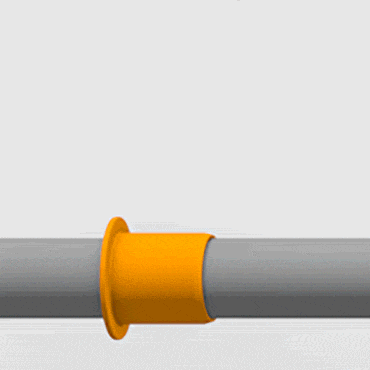

Csendes és finom

Tiszta és higiénikus

Az iglidur® siklócsapágyak szárazfutási jellemzői nemcsak szennyezett környezetben előnyösek. A kenés mellőzése ugyancsak fontos kritérium a magasabb higiéniai és tisztasági követelményeket támasztó alkalmazásokban.

tesztelt

tisztatérben alkalmazható

A tesztelt drylin® vezetőelemek egyértelműen megfelelnek a tisztatérben való alkalmazhatóság feltételeinek. Az igus® kínálatából a következő drylin® vezetőelemek kerültek tesztelésre: N40, W10, T25 és T30.

Alkalmazási példa

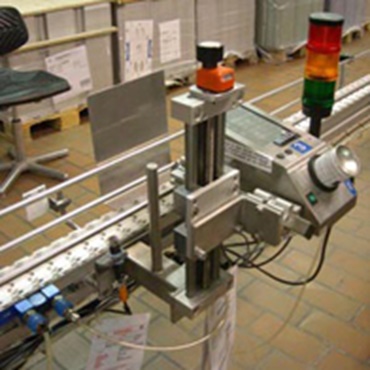

Kódoló

A pozíciójelzővel és kézikerékkel ellátott drylin® orsós emelőasztal a kenőanyag-mentességének köszönhetően egy sajtcímkéző kódolóban használatos.

1.4. Korrózióálló

A működési elv részletei

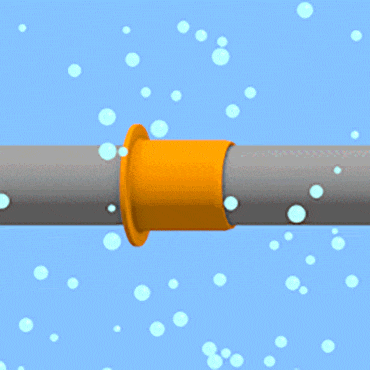

Korróziós viselkedés

Ellenáll a korróziónak és a kémiai közegeknek

Minden iglidur® műanyag siklócsapágy a kialakításánál fogva korróziómentes. Elérhetők olyan, speciális rendeltetésű anyagok is, amelyek ellenállnak a maró hatású oldatoknak, savaknak, tisztítószereknek, stb., és a közegekkel szemben tanúsított ellenállásuknak köszönhetően a legkedvezőtlenebb körülmények között is használhatók. - A termékcsaládban állandó folyadék alatti használatra szolgáló speciális rendeltetésű anyagok is találhatók.

igus® által tesztelt

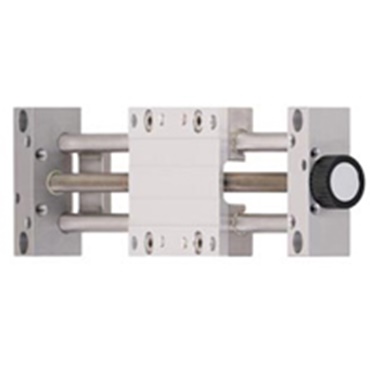

Ellenáll a korróziónak és a kémiai közegeknek

Korróziómentes egység

A lineáris csapágyrendszerek ellenállása egyaránt az ellendarabtól függ. Az igus® szerelőkészlet kompletten, rozsdamentes acélból készült korróziómentes egységként is szállítható.
További információk

Alkalmazási példa

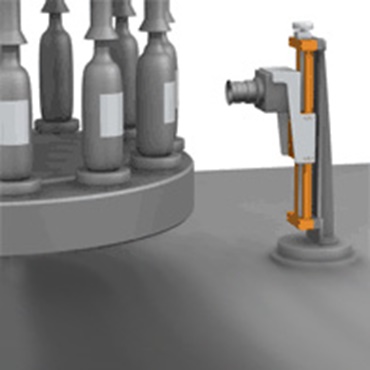

Ellenőrző rendszerek

A kamerák és érzékelők magasságállítását drylin® SLW vagy SHT lineáris asztalok segítségével végzik

2. csapágyanyagok

Anyagok bármilyen tengelyanyaghoz, kiváló fajlagos kopási jellemzők

A működési elv részletei

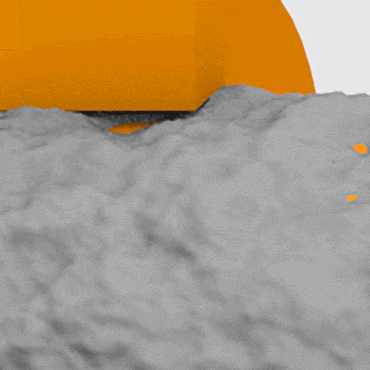

Alacsony kopás - nagy teljesítőképességű polimerekből készült siklócsapágybetétek

Nagy teljesítőképességű polimerek

Az SLW lineáris modulok úgy konfigurálhatók és szállíthatók, hogy a siklócsapágyak anyagait tekintve illeszkedjenek az alkalmazáshoz. Az SLW rendszerek standard konfigurációihoz tartoznak a kopásálló iglidur® J/J200 anyagokból készült csapágyak is. Az iglidur® X anyagokból rozsdamentes acéllal kombinálva készült csapágyak és vezérorsók jelentik a legjobb választást az extrém kémiai ellenállóságot igénylő alkalmazásokban. Az FDA előírásainak megfelelő iglidur® A180 anyag különösen alkalmas gyógyszer- és élelmiszeripari használatra.

igus® által tesztelt

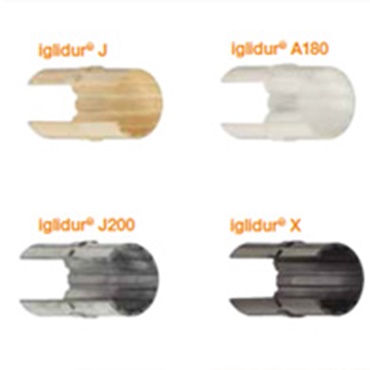

Betétanyagok

iglidur® J

a standard

a legjobb súrlódási értékek

Kiváló kopásállóság

Minimális párafelvétel


iglidur® J200

ideálisan használható alumíniummal

Alacsony súrlódási együtthatók

kitűnő kopásállóság anodizált alumíniummal


iglidur® A180

FDA-megfelelőség

élelmiszerek és gyógyszerek közvetlen közelében (vagy azokkal érintkezve) történő használatra

Minimális párafelvétel


iglidur® X

-100 és 250 °C közötti magas hőmérsékletekhez

Univerzális vegyszerállóság

Magas nyomóerő

igus® által tesztelt

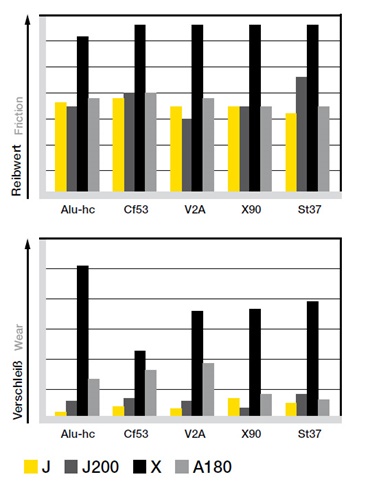

Széleskörű laboratóriumi tesztek és hosszú évek gyakorlati tapasztalatai megmutatták, hogy kedvező kopási és súrlódási jellemzőik miatt az iglidur® J, J200, X és A180 az ideális anyagok a legtöbb lineáris alkalmazáshoz.

3. Az ideális házcsapágyanyag kiválasztása

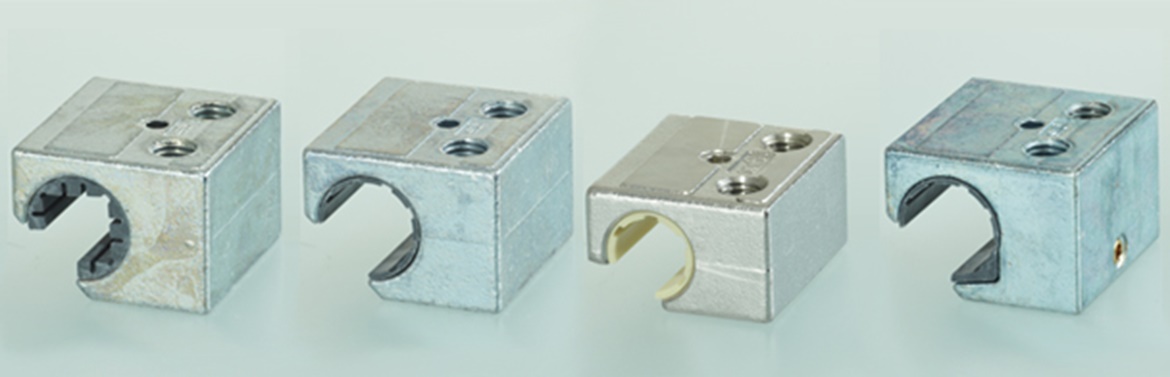

Különböző házcsapágyanyagok állnak rendelkezésre

Cink-présöntvény: költséghatékony standard csapágy

Alumínium: alacsony alkatrésztömeg

Rozsdamentes acél: korrózióálló és magas hőmérsékletre is alkalmas

Turn-to-fit mechanizmus: Manuálisan, imbuszkulccsal állítható hézag a „Turn-to-Fit” funkciónak köszönhetően

4. A menet kiválasztása

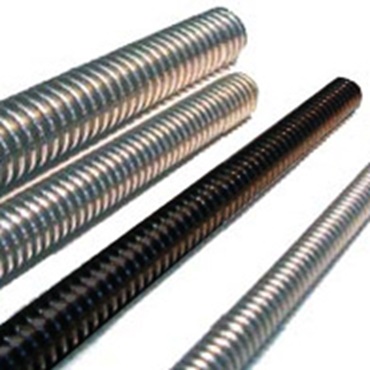

Menettípusok

Alacsony kopás - nagy teljesítőképességű polimerekből készült siklócsapágybetétek

Trapézmenetek

Az SLW lineáris modulok standard konfigurációi egy bekezdéses trapézmenetes vezérorsókkal vannak ellátva és önzáróak. Ez azt jelenti, hogy a menetemelkedési szög és a csúszási súrlódás miatt az anya vagy a vezérorsó csak külső erő hatására tud elfordulni. A csúszka a kiválasztott pozícióban marad. A drylin® vezérorsó anyák ellendarabjaként C15-ös acél, korrózióálló VA (1.4301/1.4305), és bevonatos alumínium anyagú trapézmenetes vezérorsók állnak rendelkezésre.

Menettípusok

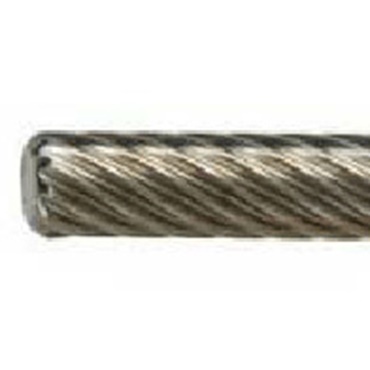

Nagy menetemelkedésű menet

A gyors beállítást és pozicionálást igénylő feladatokhoz nagy menetemelkedésű vezérorsókkal rendelkező drylin® lineáris modulok szerelhetők fel. A nagy menetemelkedésű vezérorsók korrózióálló acélból (1.4021) készülnek és nem rendelkeznek önzáró funkcióval. Ennek alapján olyan alkalmazásokban használhatók, amelyekben a lineáris csúszka gyors, igény esetén manuális mozgatása szükséges.

Alkalmazási példa

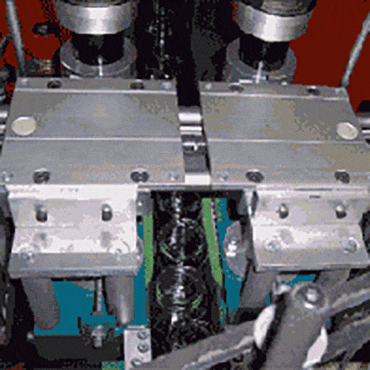

Formátumállító rendszerek

Alkalmazás az üvegiparban Formátumállítás az üvegeket elválasztó szállítószalagon.
További információk

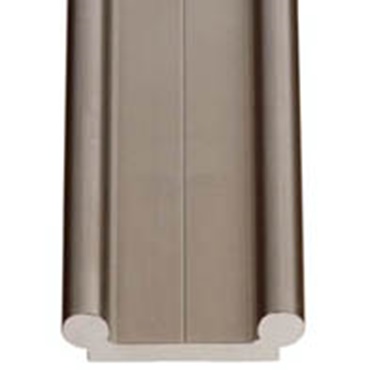

5. drylin® W sínprofilok

... Keményre anodizált alumínium
... Rozsdamentes acél (méret: 1040 & 2080)

A működési elv részletei

Alacsony kopás - nagy teljesítőképességű polimerekből készült siklócsapágybetétek

Optimális üzemi jellemzők

Az SLW, SAW és ZLW sorozatú lineáris modulok a kenésmentes drylin® lineáris szerelőkészleten alapulnak. A rendkívül csavarodásálló alumíniumprofilok extruderprésen készülnek. A keményre anodizált felületeket kedvező kopás, nagyfokú vegyszerállóság és kiváló keménység jellemzi. Nagy teljesítőképességű dry-tech® polimereink ellendarabjaiként kiváló működési jellemzőkkel rendelkeznek, kiszámíthatóak és hosszú élettartamúak.

Alkalmazási példa

Korrozió ellenálló

A V4A (1.4571) anyagokból készült vezetőtengelyeken alapuló rozsdamentes acél SLW modulok extrém korrózióállóságot igénylő környezetekben használhatók.
További információk

igus® kiválasztási eszközök

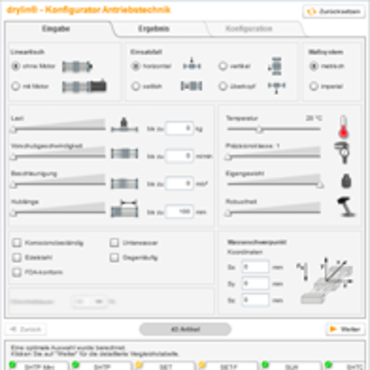

Termékkereső – hajtástechnológia

Hasonlítsa össze, tervezze meg és konfigurálja a lineáris egységeket online, gyorsan és kényelmesen.

Tovább a termékkeresőhöz


Expert és Élettartam-számítás Komplett drylin® rendszerek egyszerű rendelése
Tovább az élettartam-számításhoz

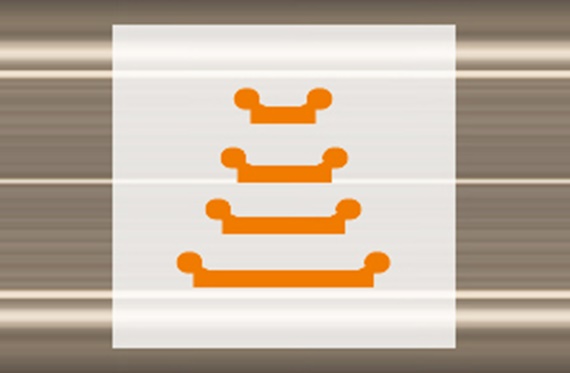

6. 7 felszerelési méret 7 csúszkaszélesség

Az SLW lineáris modulok 7 felszerelési méretben érhetők el. A 06 -25 felszerelési méretekben kapható SLW sorozat lineáris modulja illeszkedik az alkalmazások beszerelési méretéhez.

Kettős szögletes sín

Beszerelési méret 30: 54 mm

Kettős kerek sín

Beszerelési méret 1040: 73 mm
Beszerelési méret 1080: 107 mm
Beszerelési méret 1660: 104 mm
Beszerelési méret 2080: 153 mm
Beszerelési méret 25120: 195 mm

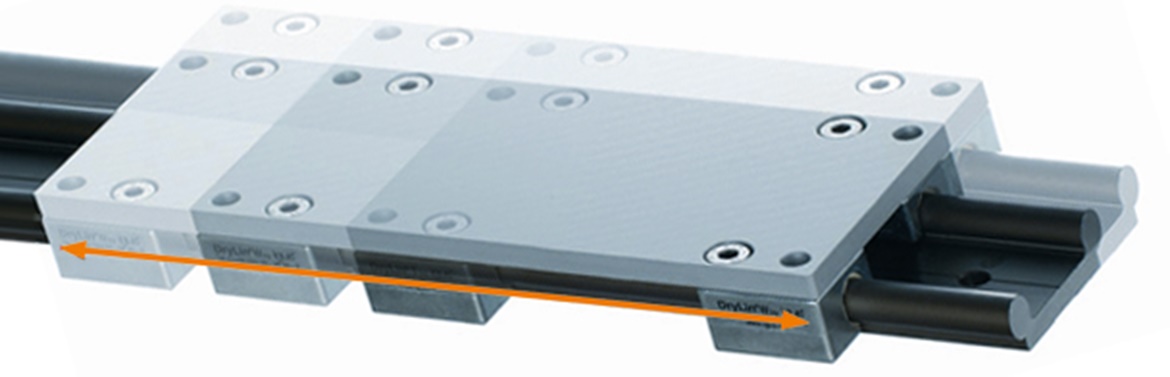

7. Az ideális csúszkahossz kiválasztása

Az SLW lineáris modulok különböző hosszúságú csúszkákkal szerelhetők fel a legjobb nyomatéktámasztás érdekében. Minden beszerelési méretben rendelkezésre áll többcsúszkás megoldás is.
Beszerelési méret 06: 60/80/100
Beszerelési méret 1040: 69/100/150
Beszerelési méret 1080: 100/150/200
Beszerelési méret 10120: 100/150/200
Beszerelési méret 1660: 100/150/200
Beszerelési méret 2080: 150/200/250
Beszerelési méret 25120: 150/200/250

8. Különböző lökethosszok

A működési elv részletei

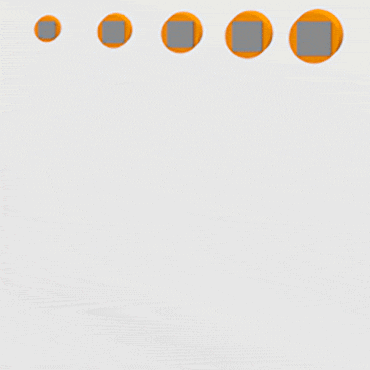

Különböző sínek állnak rendelkezésre

Milliméteres pontosságra konfigurálva

Az SLW lineáris modulok milliméteres pontossággal konfigurálhatók és ennek megfelelően ideálisan adaptálhatók az ügyfelek igényeihez.

A működési elv részletei

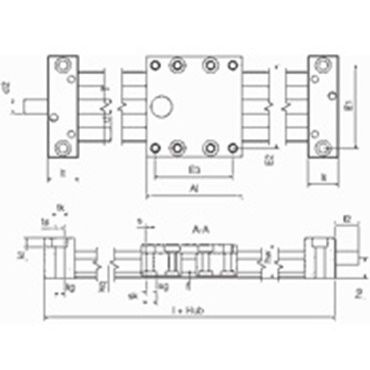

Maximális lökethosszok

A maximális lökethosszok a beszerelési mérettől függnek.

Beszerelési méret 0630: 300 mm
Beszerelési méret 1040: 750 mm
Beszerelési méret 1080: 750 mm
Beszerelési méret 1660: 750 mm
Beszerelési méret 2080: 1000 mm
Beszerelési méret 25120: 1250 mm

A működési elv részletei

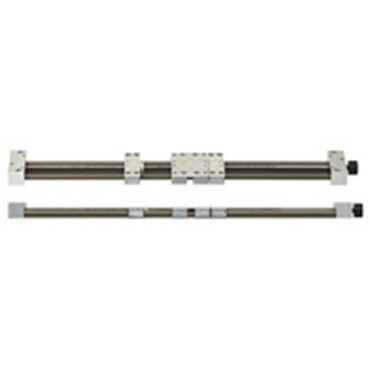

Halk orsók > 750 mm löketre

Ezeket az orsótámaszokat a vezetőcsúszka tartja, és egymástól függetlenül pozicionálhatók az elmozdulási út tetszőleges pontjába, így használatukkal akár 750 mm-nél hosszabb lökethosszok is könnyedén megvalósíthatók.
További információk

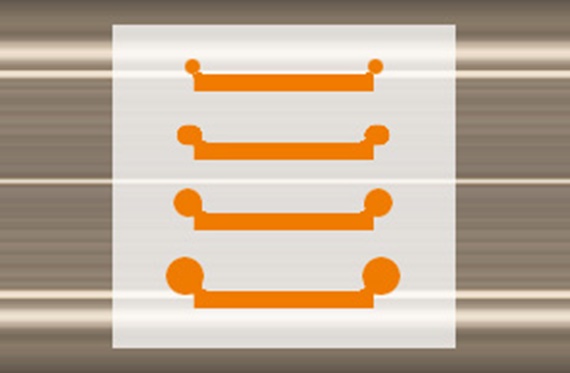

9. Sínátmérő

Kettős szögletes sín

Beszerelési méret: 06 mm

Kettős kerek sín

Beszerelési méret: 10 mm, 16 mm, 20 mm, 25 mm

11. Tartozékok / opciók

Tartozékok mozgásvezérléshez

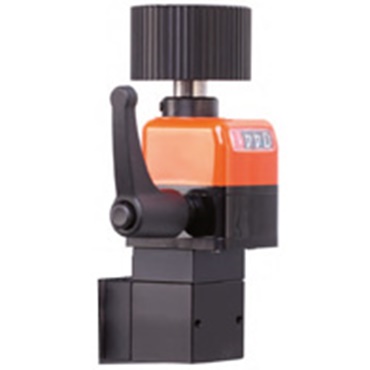

tartozékok széles választéka

Manuális beállítások

A drylin® SLW lineáris modulokhoz tartozékok terjedelmes listája áll rendelkezésre a mozgásvezérlés gyors és kényelmes manuális megtervezéséhez. Közvetlenül a lineáris egységgel konfigurálva az egységek szállítása teljesen összeszerelve történik.
Pozíciójelző

Vezérorsó befogóelem

Kézikerék

szöghajtás

A tartozékok és opciók áttekintése

Tartozékok mozgásvezérléshez

Motorhajtású mozgásvezérlés

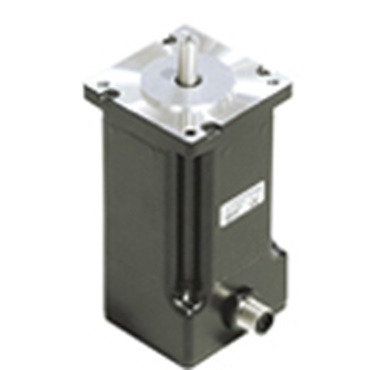

Az SLW sorozatú lineáris modulok drylin® E léptető- vagy egyenáramú motorokkal konfigurálhatók és szállíthatók. Ezen kívül tartozékok széles választéka áll rendelkezésre motorkészletekből, chainflex tápkábelekből, közelítéskapcsolókból, hajtóművekből vagy állványrendszerekhez való adapterlemezekből.
Tovább a drylin® E rendszerhez

Alkalmazási példa

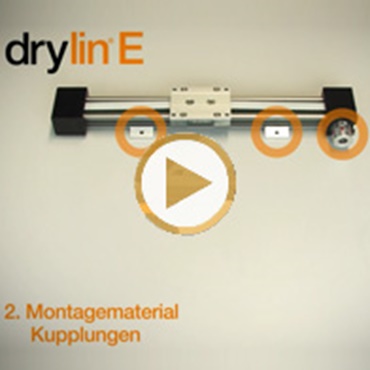

drylin® E – „E” mint elektromos

A kenésmentes drylin® hajtástechnológia eszköztárának és rendszerkoncepciójának folyamatos fejlesztése.

Hasonlítsa össze, tervezze meg és konfigurálja a lineáris asztalokat és motorokat online gyorsan és könnyen.
Tovább a termékkeresőhöz

További információ:

A drylin® lineáris technológia előnyei
drylin® – Anyagok
drylin® – Előnyök az ipar számára

Rendelési segédlet
