drylin® T – alacsony profilú vezetőelem

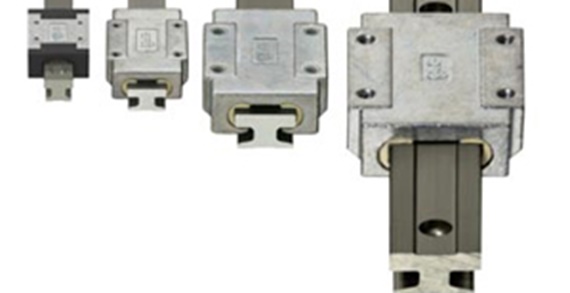

drylin® T alacsony profilú lineáris vezetőrendszer

drylin® T alacsony profilú lineáris vezetőrendszer – kompakt kivitelű lineáris vezetőrendszer, négy telepítési méret, kenés- és karbantartásmentes

Karbantartásmentes, száraz működés

Masszív csúszószán, nem állítható

Cink szántest

Kopásálló és csereszabatos csúszóelemek iglidur® J anyagból (vagy TW-04-07 esetén iglidur® J200 anyagból)

Keményen anodizált alumíniumból készült sín

Alacsony beépítési magasság

Korróziómentes kivitel

Szimmetrikus furatosztás C5 = C6

Az alacsony profilú golyós gördülőcsapágyas rendszereknek megfelelően méretezett

drylin® T alacsony profilú lineáris vezetőrendszer állítható változatban, 12-es méret

drylin® T alacsony profilú lineáris vezetőrendszer állítható változatban, 12-es méretben, 8 szintben

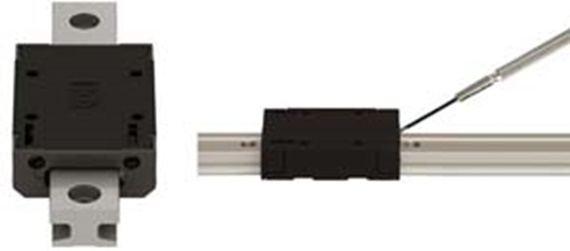

12-es méretben a TWE-04-12 miniatűr csúszkák csapágyhézaga egy csavarhúzóval egyszerűen beállítható.

Állítható csapágyhézag

Kenés- és karbantartásmentes

Az E-bevonatnak köszönhetően rendkívül korrózióálló

Csendes működés

Kompakt kialakítás

Teljes rendszer rendelése

A konfigurálás néhány lépésben elvégezhető:

1. A telepítési méret kiválasztása
2. A csúszkák sínenkénti számának kiválasztása
3. A sínhossz megadása mm-ben
4. Az opcionális önbeálló csapágy kiválasztása

Tipp:

További részletes információkat a fenti rajzokon és táblázatokban, illetve a lent hivatkozott oldalakon találhat. Az egyes önbeálló csapágyopciók pontos adatait a megtervezés szabályaiban találhatja meg.
1

önbeálló csapágy nélkül

2

Önbeálló csapágy az „y” irányban

3

Önbeálló csapágy a „z” irányban

drylin® T – Műszaki adatok
drylin® T – A megtervezés szabályai
drylin® T – A rendszer megtervezése

drylin® TK-04 – komplett készlet

Lépés 1

Válassza ki a csúszka beszerelési méretét.

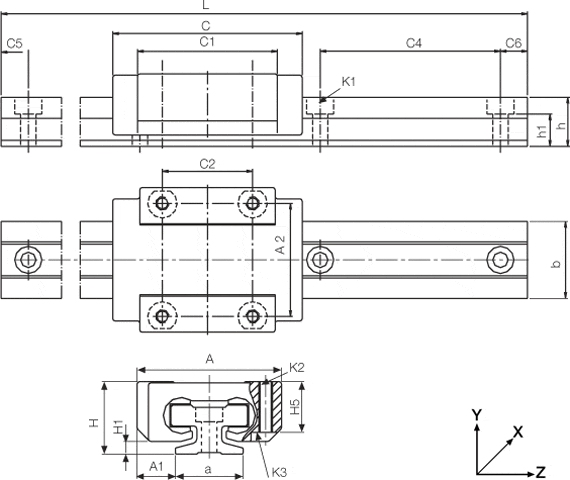

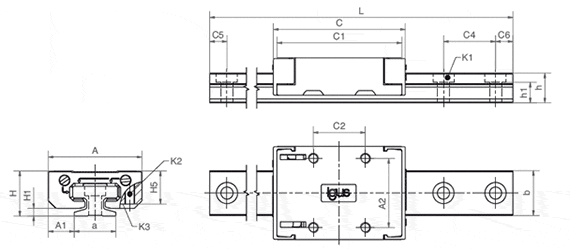

technical drawing
A csúszka beszerelési mérete:
Folytatás

T alacsony profilú vezetősínek

a [mm]:



drylin® T alacsony profilú vezetősínek

Rendelési sz.   Tömeg L
max.		 a
-0,2		 b C4 C5
min.		 C5
max.		 C6
min.		 C6
max.		 h h1 K1* ly lz Wby Wbz Ár/m
    [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]       [mm4] [mm4] [mm3] [mm3]
24-48 órán belül indítható TS-04-07-UNGEBOHRT 25,46 EUR Kosárba tesz
3-4 munkanap múlva indítható TS-04-09-UNGEBOHRT 26,25 EUR Kosárba tesz
10 munkanapon belül indítható TS-04-12-UNGEBOHRT 28,53 EUR Kosárba tesz
10 munkanapon belül indítható TS-04-15-UNGEBOHRT 30,63 EUR Kosárba tesz
24-48 órán belül indítható TS-04-07 NEW 0,08 2000 7 8 15 5 12 5 12 5,5 3,7 M2 131 90 32 29 28,29 EUR Kosárba tesz
24-48 órán belül indítható TS-04-09 0,11 2000 9 9,6 20 5 14,5 5 14,5 6,3 4,6 M2 252 169 52 49 29,16 EUR Kosárba tesz
24-48 órán belül indítható TS-04-12 0,2 2000 12 13 25 5 17 5 17 8,6 5,9 M3 856 574 132 120 31,70 EUR Kosárba tesz
24-48 órán belül indítható TS-04-15 0,33 3000 15 17 40 10 29,5 10 29,5 10,8 7 M3 2420 1410 285 239 34,03 EUR Kosárba tesz
További információk a kiválasztott alkatrésszel kapcsolatban:
3D-CAD 3D-CAD
Upit za uzorak Upit za uzorak
PDF PDF
Ajánlatkérés Ajánlatkérés
myCatalog myCatalog

*DIN 912 csavar esetén
Ha furat nélküli sínt szeretne, kérjük, tüntesse fel a megjegyzéseknél a következőt: „Furat nélkül”.

T alacsony profilú csúszka

H [mm]:



drylin® T alacsony profilú csúszka

Rendelési sz.   Tömeg H
±0,2		 A
±0,2		 C
±0,3		 A1
±0,35		 A2 C1 C2 H1
±0,35		 H5 K2** Meghúzási
nyomaték
max.		 K3*
    [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [Nm]
3-4 munkanap múlva indítható TW-04-07 NEW 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 7,77 EUR Kosárba tesz
24-48 órán belül indítható TW-04-07-LLZ 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 7,77 EUR Kosárba tesz
24-48 órán belül indítható TW-04-09 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 10,24 EUR Kosárba tesz
10 munkanapon belül indítható TW-04-09-LLY 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 10,24 EUR Kosárba tesz
10 munkanapon belül indítható TW-04-09-LLZ 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 10,24 EUR Kosárba tesz
10 munkanapon belül indítható TW-04-12-LLY 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 12,47 EUR Kosárba tesz
10 munkanapon belül indítható TW-04-12-LLZ 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 12,47 EUR Kosárba tesz
24-48 órán belül indítható TW-04-12 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 12,46 EUR Kosárba tesz
24-48 órán belül indítható TW-04-15 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 15,38 EUR Kosárba tesz
10 munkanapon belül indítható TW-04-15-LLY 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 15,38 EUR Kosárba tesz
10 munkanapon belül indítható TW-04-15-LLZ 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 15,38 EUR Kosárba tesz
További információk a kiválasztott alkatrésszel kapcsolatban:
3D-CAD 3D-CAD
Upit za uzorak Upit za uzorak
PDF PDF
Ajánlatkérés Ajánlatkérés
myCatalog myCatalog

*DIN 912 csavar esetén
** Menet
LLy „y” irányban önbeálló csapágyas csúszkához
LLz „z” irányban önbeálló csapágyas csúszkához

drylin® TWE szerelési utasítás
Assembly_DryLin_TWE_LowProfile_GB.pdf
24-48 órán belül indítható
3-4 munkanap múlva indítható
10 munkanapon belül indítható
