iglidur® C500 - Anyagadatok

Anyag táblázat

Általános specifikáció

Egység

iglidur® C500

Vizsgálati módszer

sűrűség

g/cm³

1,37

Szín

magenta

max. Nedvességfelvétel 23°C/50%-os szobai páratartalom mellett.

tömegszázalék

0,3

DIN 53495

max. teljes nedvességfelvétel

tömegszázalék

0,5

Csúszási súrlódási tényező, dinamikus, acéllal szemben

µ

0,07 - 0,19

pv-érték, max. (száraz)

MPa x m/s

0,7

Mechanikai specifikáció

hajlítási modulus

MPa

3000

DIN 53457

hajlítószilárdság 20°C-on

MPa

100

DIN 53452

Nyomószilárdság

MPa

110

maximális ajánlott felületi nyomás (20°C)

MPa

110

Shore D keménység

81

DIN 53505

Fizikai és termikus specifikáció

Felső hosszú távú alkalmazási hőmérséklet

°C

+250

Felső rövid távú alkalmazási hőmérséklet

°C

+300

Alsó alkalmazási hőmérséklet

°C

-100

hővezető képesség

[W/m x K]

0,24

ASTM C 177

hőtágulási együttható (23°C-on)

[K-1 x 10-5]

9

DIN 53752

Elektromos specifikáció

Térfogati ellenállás

Ωcm

>1014

DIN IEC 93

felületi ellenállás

Ω

>1013

DIN 53482

01. táblázat: Anyagadatok

Diagram
Diagram

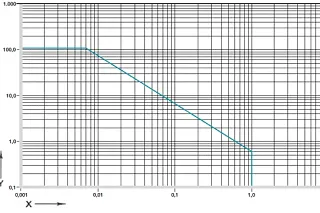

diagram. 01: Az 1 mm falvastagságú iglidur® C500 siklócsapágyak megengedett pv-értéke acél tengelyen, száraz üzemben, +20 °C-on, acélházba szerelve.

X = csúszási sebesség [m/s]
Y = terhelés [MPa]

Az iglidur® C500 az iglidur® X, X6 és A500 rendkívül média- és hőmérsékletálló anyagainak családjához csatlakozik. Jobb kopásállóság és nagyobb tervezési szabadság - pl. vezetőgyűrűként - jellemzi ezt az anyagot.

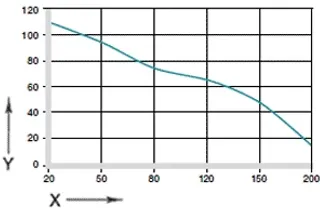

diagram. 02: maximális ajánlott felületi nyomás a hőmérséklet függvényében (110 MPa +20 °C-on)

X = hőmérséklet [°C]
Y = terhelés [MPa]

Mechanikai specifikáció
A maximális ajánlott felületi nyomás mechanikai anyagparamétert jelent. Ebből nem lehet következtetéseket levonni a tribológiára vonatkozóan. Aiglidur® C500 csapágyak nyomószilárdsága a hőmérséklet növekedésével csökken. diagram. 02 szemlélteti ezt az összefüggést.

diagram. 03 mutatja, hogyan deformálódik rugalmasan az iglidur® C500 radiális terhelés alatt. A maximálisan ajánlott 110 MPa felületi nyomás mellett a deformáció szobahőmérsékleten kb. 4,5 %.

diagram. 03: Deformáció terhelés és hőmérséklet alatt

X = terhelés [MPa]
Y = alakváltozás [%]

m/s

forgó

oszcilláló

lineáris

folyamatos

0,9

0,7

2,4

rövid távú

1,1

1

2,8

02. táblázat: Maximális felszíni sebesség

Megengedett csúszási sebességek
A megengedett legnagyobb felületi sebesség a csapágyponton keletkező súrlódási hőtől függ. A hőmérsékletnek csak olyan értékre szabad emelkednie, amely a kopás és a méretpontosság szempontjából még megfelelő gömbcsapágyazást biztosít.

A 02. táblázatban megadott maximális értékek csak nagyon alacsony nyomóterhelésre vonatkoznak, és a gyakorlatban gyakran nem érhetők el.

iglidur® C500

Alkalmazási hőmérséklet

alacsonyabb

- 100 °C

felső, hosszú távú

+ 250 °C

felső, rövid távú

+ 300 °C

kiegészítő axiális védelem

+ 130 °C

03. táblázat: Hőmérsékleti határértékek

Hőmérsékletek
Az iglidur® C500 az egyik leghőmérsékletállóbb iglidur® anyag. Mint minden hőre lágyuló műanyag esetében, az iglidur® C500 nyomószilárdsága csökken a hőmérséklet emelkedésével. A csapágyrendszerben uralkodó hőmérsékletek szintén hatással vannak a csapágykopásra. A kopás a hőmérséklet emelkedésével nő. A +130 °C-nál magasabb hőmérsékleten további védelemre van szükség.

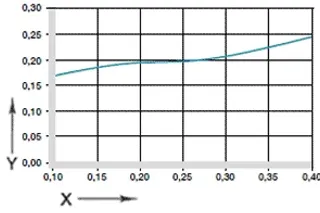

04. diagram: Súrlódási együttható a felületi sebesség függvényében, p = 1MPa

X = felületi sebesség [m/s]
Y = súrlódási együttható μ

Súrlódás és kopás
A súrlódási és kopási értékek még kedvezőbbek az iglidur® C500 esetében, mint a többi magas hőmérsékletű anyag esetében, az iglidur® X és A500 esetében. A súrlódási együttható a felületi sebességgel mérsékelten nő. A terheléssel a súrlódási együttható kezdetben jelentősen, 20 MPa-ig 0,1 alá csökken; nagyobb terhelésnél már csak kismértékben.a súrlódás és a kopás is erősen függ a párosító partnertől. A túl sima tengelyek növelik mind a súrlódási együtthatót, mind a csapágy kopását. a legmegfelelőbb a Ra = 0,6-0,8 μm átlagos felületi felülettel rendelkező csiszolt felület.

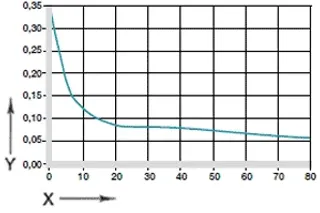

05. ábra: Súrlódási együttható a nyomás függvényében, v = 0,01 m/s

X = terhelés [MPa]
Y = μ súrlódási együttható

iglidur® C500

száraz

Zsír

olaj

víz

súrlódási együttható µ

0,07 - 0,19

0,09

0,04

0,04

04. táblázat: súrlódási együttható acéllal szemben (Ra = 1 μm, 50 HRC)

04. 06: Kopás, forgó alkalmazás különböző

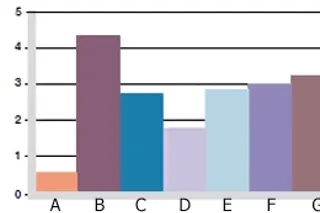

06. ábra: Kopás, forgó alkalmazás különböző tengelyanyagokkal, p = 1 MPa, v = 0,3 m/s

X = tengely anyaga
Y = kopás [μm/km]

A = alumínium, kemény eloxált
B = automataacél
C = Cf53
D = Cf53, keménykrómozott
E = HR szénacél
F = 304 SS
G = kiváló minőségű acél

A tengely anyagai
A 06. ábra a különböző tengelyanyagokkal végzett vizsgálatok eredményeit mutatja, amelyeket iglidur® C500 gördülőcsapágyakkal végeztünk.

Egy 1 MPa radiális terhelésű és 0,3 m/s sebességű forgómozgás példáján keresztül egyértelmű, hogy az iglidur® C500 nagyon következetes a kopás tekintetében a tengelytípusok széles skáláján. Ebben az esetben csak a szabad vágóacéllal való párosítás emelkedik ki a csúcson, és figyelemre méltó módon az alumínium hc-vel való párosítás a legalsó helyen. a forgómozgásnál a kopás nagyobb, mint a forgómozgásnál, különösen a radiális terhelések növekedésével (07. diagram).

Tengelyanyagok
04. 07: Kopás oszcilláló és forgó alkalmazásokban Cf53-mal

diagram. 07: Kopás rezgő és forgó alkalmazásokban Cf53-mal a terhelés függvényében

X = terhelés [MPa]
Y = kopás [μm/km]

A = forgó | B = oszcilláló

Közepes

Ellenállás

Alkoholok

szénhidrogének

Zsírok, olajok, nem adalékolt

üzemanyagok

Hígított savak

erős savak

Hígított bázisok

erős bázisok

+ ellenálló 0 feltételesen ellenálló - nem ellenálló
Minden adat szobahőmérsékleten [+20 °C]
05. táblázat: kémiai ellenállás

Kémiai ellenállás
Az iglidur® C500 csapágyak nagyon jól ellenállnak a vegyi anyagoknak.br>
A szerves és szervetlen savak túlnyomó többsége ugyanolyan kevéssé támadja az iglidur® C500 csapágyakat, mint a lúgok vagy a kenőanyagok.

**
Elektromos specifikáció

Térfogati ellenállás

> 1014 Ωcm

felületi ellenállás

> 1013 Ω

Az iglidur® C500 siklócsapágyak elektromosan szigetelőek.

Radioaktív sugárzás
Az iglidur® C500 ellenáll mind a neutron-, mind a gammarészecskesugárzásnak anélkül, hogy kiváló mechanikai jellemzői észrevehetően romlanának. Az iglidur® C500 anyagból készült csapágyak 3 x 10² Gy sugárzási intenzitásig sugárzásállóak.

Maximális nedvességfelvétel

+23 °C/50 % szobai páratartalom mellett.

0,3 tömegszázalék

max. teljes nedvességfelvétel

0,5 tömegszázalék

06. táblázat: Nedvességfelvétel

Nedvesség felszívódása
Az iglidur® C500 csapágyak nedvességfelvétele normál klímán kevesebb, mint 0,3 %. A vízzel való telítődési határérték szintén 0,5 % alatt van.

A nedvességfelvétel hatása

diagram. 10: A nedvességfelvétel hatása

X = nedvességfelvétel [Gew.-%]
Y = Csökkenés ø-n belül [%]

Átmérő****d1 [mm]

tengely h9**[mm]**

iglidur® C500****F10 [mm]

ház H7**[mm]**

3

0 - 0,025

+0,006 +0,046

0 +0,010

> 3-6

0 - 0,030

+0,010 +0,058

0 +0,012

> 6-10

0 - 0,036

+0,013 +0,071

0 +0,015

> 10-18

0 - 0,043

+0,016 +0,086

0 +0,018

> 18-30

0 - 0,052

+0,020 +0,104

0 +0,021

> 30-50

0 - 0,062

+0,025 +0,125

0 +0,025

> 50-80

0 - 0,074

+0,030 +0,150

0 +0,030

07. táblázat: Az ISO 3547-1 szabvány szerinti fontos tűrések sajtolószerelés után

Telepítési tűrések
Az iglidur® C500 csapágyak standard csapágyak tűréssel rendelkező tengelyekhez (ajánlott legalább h9) A csapágyakat H7 tűrésű szerelvénybe való sajtolásos illesztésre tervezték. A névleges mérettel rendelkező szerelvénybe történő beépítés után az F10 tűréssel rendelkező csapágy belső átmérője magától beáll.
