Energialáncok fúrótornyok számára: különleges rugalmasság kedvezőtlen körülmények között

• Amire szükség volt: E4-energialánc, fordított kanyarodási sugarú rendszer, chainflex® kábel.
• Követelmények: Nagy oldalirányú stabilitással rendelkező energiaellátást kerestünk, amely képes vezetni a nehéz kábeleket és hidraulikatömlőket.
• Iparág: Építőipari gépek
• Siker az ügyfél számára: A fúrógép bonyolult szerkezete ellenére a tömlő és a kábel biztonságosan vezethető.

Az alkalmazás középpontjában a mobil fúrótornyok állnak, amelyek akár 30 méteres mélységben tömítő alapokat állítanak elő. Ezek végzik a fő munkát az alapozásban, és nagy terhelésnek vannak kitéve. Ez vonatkozik a közvetlen helyszínre való, zord terepen történő utazásra és még inkább a tényleges fúrási munkára. A rezgések és ütések, a szennyeződés és a nedvesség, a hideg és a meleg nagy igénybevételt jelentenek minden egyes alkatrésznek.

A KGS Keller fúróberendezései e különleges körülmények között is bizonyítanak - még akkor is, ha felépítésük korántsem egyszerű, hanem rendkívül igényes. Az árboc például párhuzamos kinematikai rendszerben mozog. A vízszintes szállítási helyzetből egyenesen felfelé kihúzható, de mindkét irányba dönthető és az elülső forgástengelyen keresztül teljesen függőlegesen fúrási helyzetbe hozható. Az árboc és vele együtt a fúrócső két tengelyben is dönthető, így a kezelő a fúrócsövet ferdén tudja elhelyezni.
A hidraulikus és elektromos kábeleknek mindezen mozgásoknak meg kell felelniük, és optimálisan védettnek kell lenniük. A közelmúltban az új gépbiztonsági előírások további szabadságfokot tettek szükségessé. A fúrófejet mostantól védőburkolattal kell ellátni. Ezt viszont szállítási helyzetben meg kell dönteni, hogy ne lépje túl a közúti közlekedésre vonatkozó magassági előírásokat.

A KGS Keller tervezői ezt a követelményt használták ki a mozgó kábel árbocon való vezetésének javítására. Korábban két tömlőcsomag volt elegendő. A további manőverezőképességgel valódi vezetést kellett biztosítani.

A döntés az E 4.12 típusú, más típusú építőipari gépeknél is bevált E-lánc® mellett született. Ez a lánctípus rendkívül robusztus. Ez részben a hátsó fogásnak köszönhető, amely nagy oldalirányú stabilitást biztosít. Ez különösen fontos, amikor az árboc oldalra dől, mert a fúrófej ferdén áll. A fúrógép meghajtására szolgáló két hidraulikatömlő nagy átmérője érzékelteti, hogy az energialáncnak milyen erőknek kell ellenállnia a normál építkezési munkálatok során. Ráadásul a tömlők, amelyeknek jelentős saját tömegük van, nyomás alatt mozognak.

A külön kamrában vezetett jelkábelek ebből a szempontból kevésbé igénybevevők. Az UV-sugárzás, a hideg és a hőmérsékletkülönbségek azonban olyan tényezők, amelyek negatívan befolyásolhatják az élettartamot. Ezért a KGS Keller itt is biztosra megy, és a chainflex® termékcsaládba tartozó kábeleket használ, amelyeket az energialánchoz hasonlóan az alapoktól kezdve mobil alkalmazásokban és kedvezőtlen körülmények között történő használatra fejlesztettek ki.

A KB 6 - így hívják a jelenleg kis szériában gyártott fúrótornyot - maximális árbocmagassága 36 méter egy segédárboc segítségével. A lánc az árbocon 8,10 méteren keresztül halad, a vályú maga a pincét fejezi be. Mivel a fúrófejen lévő védőketrec menethelyzetben lefelé hajlik, a láncnak mindkét irányban rugalmasnak kell lennie, amikor a ketrec 90 fokban össze van hajtva. Ez az E4 lánc esetében nem jelent problémát: az adott zónákban egyszerűen úgynevezett fordított hajlítási sugarú elemeket használnak. A rövidítés a "fordított hajlítási sugár" rövidítése. A Keller fúróberendezések új generációjának láncaiba három ilyen elemet építettek be.

Az E4.112 energialánc 8,10 métert tesz meg a fúrótorony árbocán.

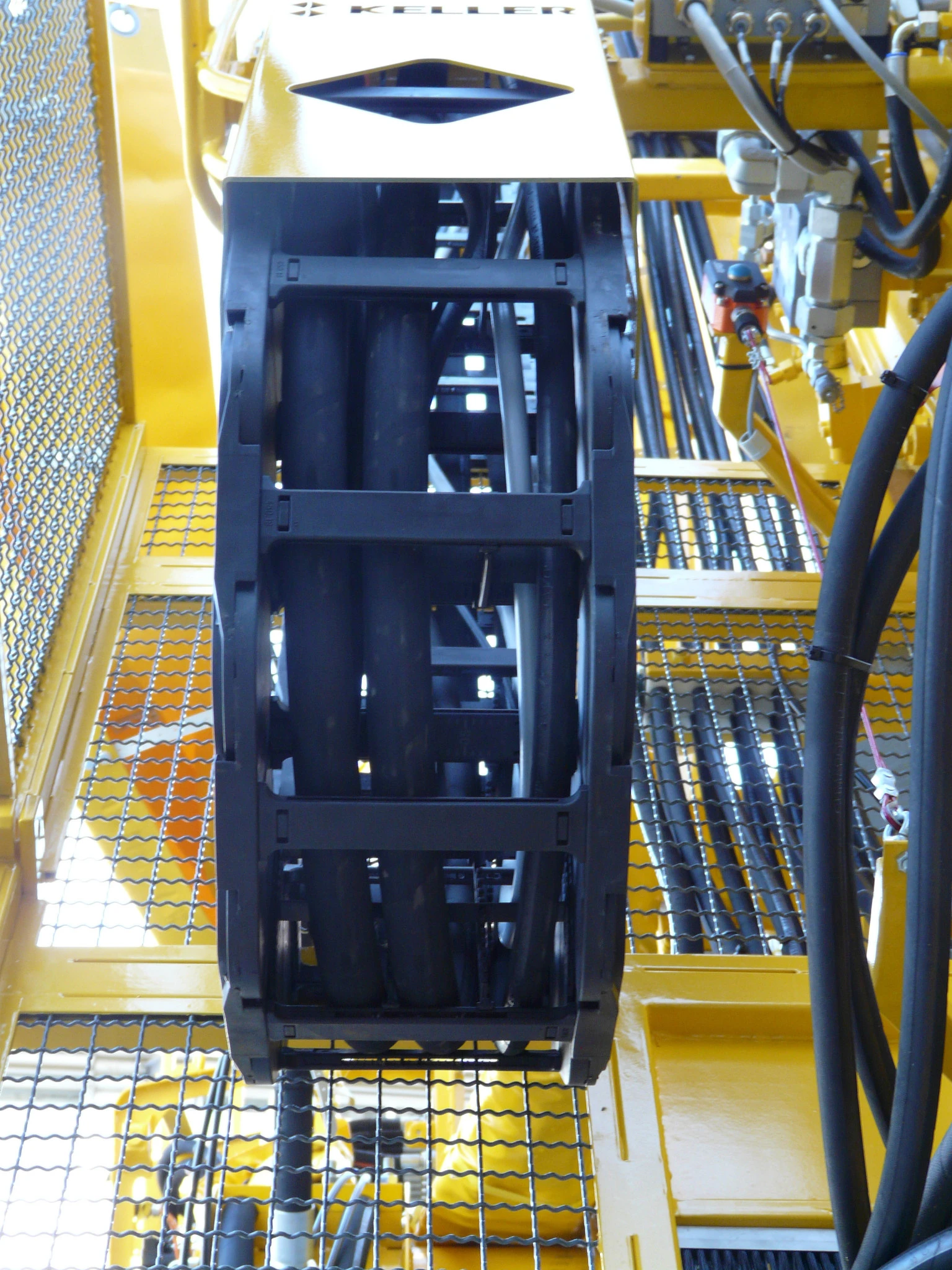

A láncot nagy teljesítményű hidraulikatömlőkkel és chainflex kábelekkel töltik fel.
