A Kirschner Maschinen- und Metallbau tömb- és rúdfűrészeit a kőrudak automatikus hasítására használják. Ezek olyan komplex, személyre szabott gépek, amelyeket a helyszínen az adott kőhöz terveznek. Ha ipari feldolgozásra használják őket, akkor általában többműszakos üzemben működnek. A tengelyüket az igus® energiaellátó rendszerein keresztül látják el energiával. A rendkívül zord üzemi környezet ellenére 30 éves és annál hosszabb üzemszünet várható.

"Legalább tíz éve használunk műanyag energiahajtású láncokat a kőfűrészeinkben," magyarázza Alexander Ritzka, a Kirschner Maschinen- und Metallbau GmbH gépészmérnöke. "Stabilak, ellenállnak a szennyeződéseknek és nagy terhelést is elviselnek." Az igus®® E4.80 különösen robusztus e-láncát E4.80 most a tömb- és keretfűrészekben használják. Ez a kölni igus® GmbH E4.1 rendszerének univerzális energiaellátó rendszereinek széleskörű termékprogramjába tartozik. Többek között a modularitás és az egyszerű összeszerelhetőség jellemzi. Kíméli a kábelt és nagyon hosszú élettartamot biztosít. A lánc már jó öt éve kapható, és piaci bevezetése óta a szállító sokféle fűrészrendszerében bizonyított.

A Kirschner Maschinen- und Metallbau GmbH középvállalat mintegy 50 embert foglalkoztat. Szakterülete a gép- és fémszerkezetgyártás, az egyedi és nagyszériás gyártás, valamint a mezőgazdasági gépgyártás. A kőipar számára a legkülönfélébb fűrészek egyedi tervezése és gyártása a vállalat egyik fő szakterülete.

Fűrészelés kagylós mészkőtömbökhöz
2014 nyarán a speciális gépgyártó két fűrészrendszert telepített és helyezett üzembe a Sto AG vállalatánál, a Hemm Stone GmbH Natursteinwerk Kirchheimnél. Saját kőbányákkal, modern gépekkel és kézi munkaerővel a természetes kővel kapcsolatos termékek és szolgáltatások széles skáláját kínálja. "Elsősorban kagylós mészkövet bányászunk, amely évszázadok óta építőanyagként bizonyított," - mondja Christian Gruber, a projektüzletág vezetője és meghatalmazott képviselője. A kagylós mészkövet kül- és beltéri padlóburkolatként, homlokzatkialakításhoz, valamint kert- és tájépítészetben használják.

A bányászott köveket a tömbfűrészen vágják egyenesre, előkészítve őket a további feldolgozásra a gyárban rendelkezésre álló gerendafűrészen vagy a többlapos fűrészeken. "Ennek a fűrészelési technológiának az az előnye, hogy a véges nyersanyagot sokkal jobban ki tudjuk használni és gazdaságosabban tudjuk vágni - foglalja össze Gruber a beruházás okait a" oldalon. Míg korábban egyszerre legfeljebb két tömböt lehetett feldolgozni, ma már akár tíz tömböt is fel lehet helyezni az adott rendszerre és szétvágni.

energialánc fűrészrendszerekhez
A terméskőgyárban a kagylós mészkő mellett homokkövet is feldolgoznak. A keringési sebesség és a fűrészlap a kő típusához igazodik. A fűrészlap állandó vágási sebességét sebességvezérelt hajtások biztosítják. Az x-, y- és z-tengelyt teljesen hevederes, mindkét oldalon nyitható E4.80-as energialáncok látják el energiával. Ezek belső magassága 80 milliméter, belső szélessége 375 milliméter. Az x-tengely mozgástávolsága 30 méter, az y-tengelyé 5 méter, a z-tengelyé pedig 2,5 méter. Míg az első két tengely konzolos alkalmazás, addig az előtoló tengely álló alkalmazás.

A bányászott tömböket a tömbfűrészen vágják egyenes felületre, amelyet aztán vagy a gerendafűrészen, vagy a gyárban rendelkezésre álló többlapos fűrészekkel készítenek elő a további feldolgozásra. "Ennek a fűrészelési technológiának az az előnye, hogy a véges nyersanyagot sokkal jobban ki tudjuk használni és gazdaságosabban tudjuk vágni - foglalja össze a beruházás okait Gruber". Míg korábban egyszerre legfeljebb két tömböt lehetett feldolgozni, ma már akár tíz tömböt is fel lehet helyezni az adott rendszerre és el lehet vágni.

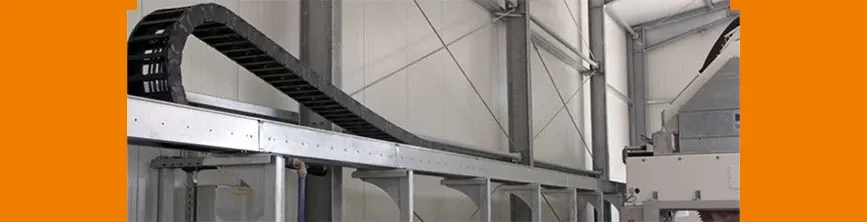

Nagy súly nehezedik a láncra, különösen az x-tengelyre. A vezérlőkábel mellett nehézvíz-, kenőanyag- és hidraulikatömlők is vannak felszerelve. A belső elválasztási lehetőségek különösen meggyőzőek ebben az alkalmazásban; ezek biztosítják a kábel és a tömlő biztonságos vezetését, és sokszorosan meghosszabbítják élettartamukat. A hosszú úton az energialánc is egy különösen robusztus acél vezetővályúban halad. Ez a széleskörű igus® moduláris tartozékrendszer része.

A hosszú távú stabilitás kérdése mellett a kőfűrészeknek a koptató anyagokkal szemben is ellenállónak kell lenniük. Vágáskor rendkívül nagy mennyiségű por, valamint kisebb-nagyobb kőzetdarabok keletkeznek, amelyek minden területen lerakódnak. Ezenkívül a fröccsenő víz is utat talál magának.

Stabil és feszes a mindennapi fűrészelés során

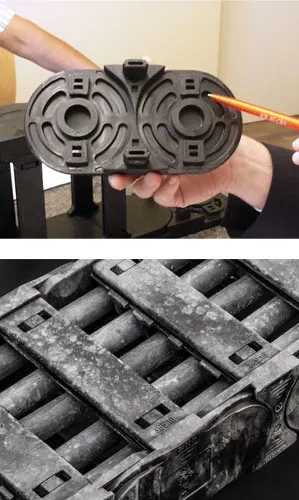

Az e-chain® E4.80 robusztus, és kialakítása miatt különösen alkalmas a nagy szennyeződéssel járó alkalmazásokhoz. Az x-tengely 30 méteres mozgatásánál az energialánc felső futása az alsó futáson nyugszik. Egyrészt a nagy kopásállóság, másrészt a széles érintkezési felületek biztosítják, hogy a kifejtett erők nagy területen oszlanak el. Ez tartós stabilitást és működési megbízhatóságot eredményez. Ehhez jönnek még a különösen sima kontúrok. Az alacsony kopás hosszú távon védi a lánc belsejében lévő tömlőt és kábelt. Szükség esetén a kétoldali levehető keresztrudak lehetővé teszik a kábel vagy a tömlő gyors és egyszerű cseréjét.

A kettős négyszögletes stop-kutya rendszer maximális erőelnyelést és ezáltal nagy stabilitást biztosít a hosszú, nem alátámasztott hosszoknál. A nagy teherbírásért a szorosan tolerált és nagyméretű csavar/furat csatlakozások felelősek. A szinte teljes nulla hézag biztosítja a hosszú élettartamot. A belső/külső lemez elve - a belső és külső láncszemek egymásba kapcsolódnak - biztosítja az egyenes futást, a nagy megtartóerőt és a rendkívüli feszességet. Még a legfinomabb porszemcsék és a nedvesség sem tud leülepedni vagy behatolni a belső térbe. Ehhez jönnek még az alacsony rezgés és az alacsony zajszint kérdései. Ezért a sugárirányú megállók beépített fékjei felelősek.

Meggyőző próbavágások"Az első próbavágások már meggyőztek minket," számol be Gruber. "Biztosak vagyunk benne, hogy a technológiába való befektetés megtérül." Alexander Ritzka is erre számít: "Az első naptól kezdve a robusztus energialáncot használjuk a rendszereinkben. A tapasztalataink több mint jók. Eddig még nem érkezett panasz az ügyfelektől. Nem voltak leállások. A láncokat leszállítjuk, mi szereljük össze, felszereljük a szükséges kábelekkel és tömlőkkel, majd a fűrészeket üzembe helyezzük. Az igus® oldallal való együttműködés mindig zökkenőmentesen működött."
