Példák sikeres alkalmazásokra szerszámgépekben
Az igus termékek szerszámgépekben történő alkalmazásainak áttekintése
CNC-gépek: Alkalmazások áttekintése
A CNC (Computerised Numerical Control) gépek mára nélkülözhetetlenné váltak az ipari anyagfeldolgozásban. A számítástechnika alkalmazása az ipari feldolgozásban nemcsak a pontosságot és ezáltal a gyártási minőséget növeli a munkadarabok megmunkálásakor, hanem jelentősen növeli a termelékenységet is. A CNC támogatott gépeket ma már a legkülönbözőbb alkalmazásokban használják. Energialáncainkat, lineáris vezetéseinket és siklócsapágy rendszereinket CNC maró-, fúró-, köszörű-, esztergáló-, vágó-, polírozó- és hajlítógépek széles választékában használják.
Zárt energialáncok hajlítógépben
Legyen szó egyszerű vagy összetett alkatrészek hajlításáról, a TRUMPF TruBend gépeivel a legkülönbözőbb munkadarabok is gyorsan és megbízhatóan, maximális pontossággal hajlíthatók. Nagyméretű és nehéz alkatrészek esetén egy hajlító segédeszköz támogatja a megmunkálási folyamatot. A TRUMPF az R4.1L sorozatú zárt energialáncainkra támaszkodik, hogy biztosítsa a segédeszköz biztonságos energiaellátását.
Hegesztési rendszer

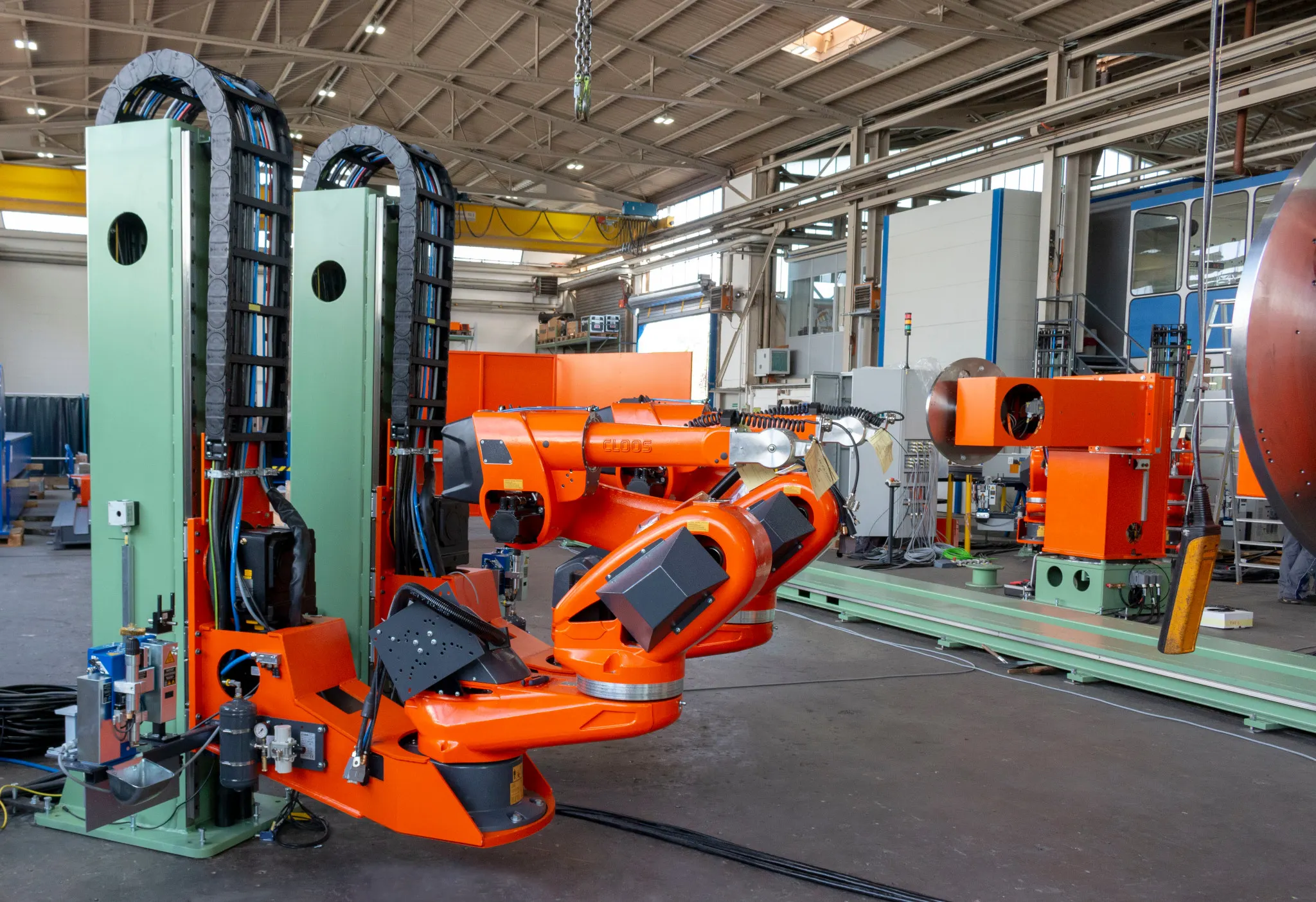

Függesztett, vertikális vagy lineáris: Zárt energialáncaink már évek óta bizonyítottak a Cloos hegesztőrendszerekben.
Tovább az alkalmazási példához
Kombinált gép maráshoz és fúráshoz
A maró- és fúrógép főorsójának energiaellátásához a gyártó a különösen szoros RX zárt energialáncokra támaszkodik.
Tovább az alkalmazási példához

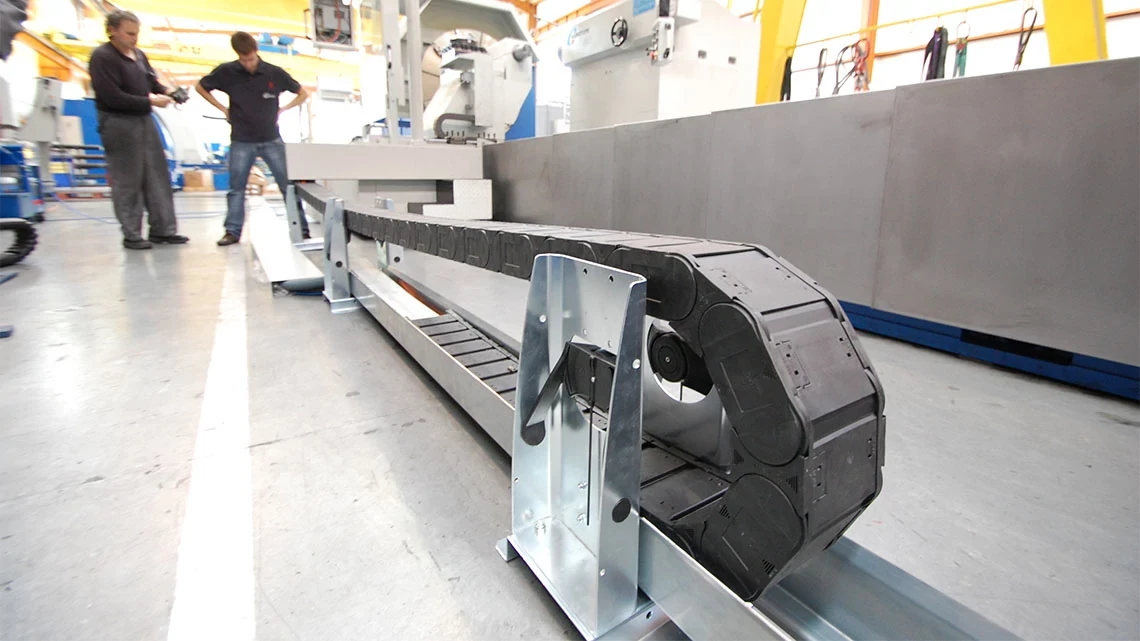

Vízszintes eszterga
Ezen az esztergapadon egy guidelok energialáncot használnak, amely akár 20 méteres elmozdulást tesz lehetővé. Tökéletes a hosszú, alátámasztás nélküli mozgásokhoz a forgács területen.
Tovább az alkalmazási példához
Megmunkáló központ
A ROMI, a brazil gép- és berendezésgyártás piacvezetője, 15 éve partnerünk. e-chain energialáncainkat és chainflex kábeleinket egy új megmunkálóközpontban használják.
Tovább az alkalmazási példához
Többorsós eszterga
A Gildemeister Italiana S.p.A. által gyártott eszterga mind a hat orsójának biztonságos energiaellátását egy összesen nyolc energialáncot tartalmazó readychain rendszer garantálja.
Tovább az alkalmazási példához
Kompakt marógép

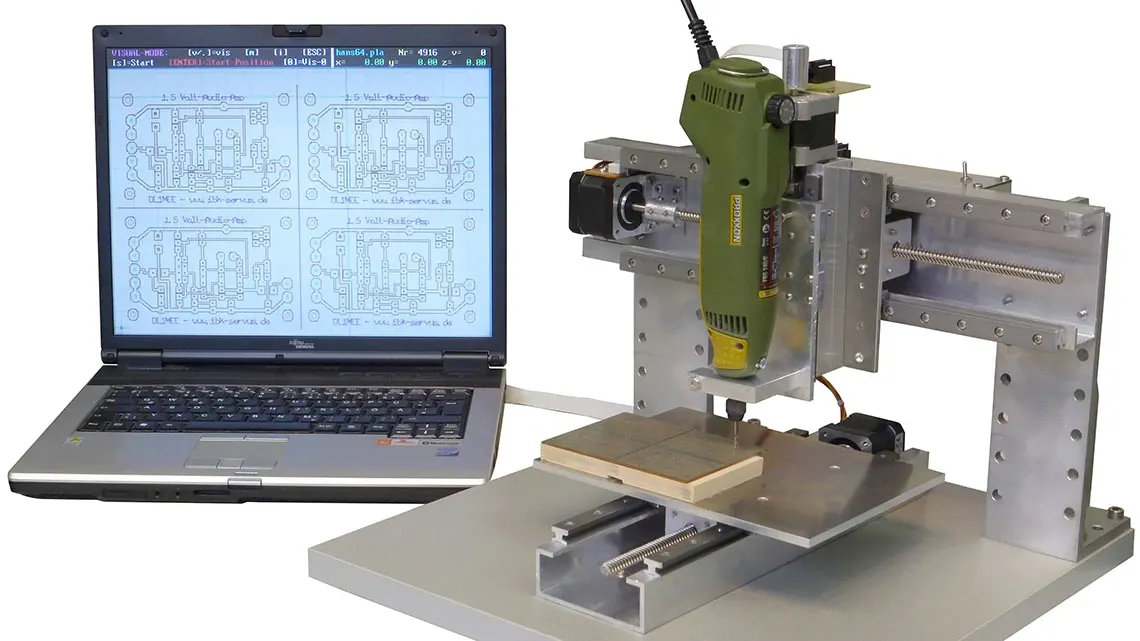

Ezek a kompakt CAD/CAM marógépek gyorsan, pontosan és kiváló minőségben készítenek prototípusokat. 15 drylin miniatűr vezetést és dryspin vezérorsóanyát szereltek be.
Tovább az alkalmazási példához
Marógép kerékpárokhoz
A marógépben 15 energialáncot használnak az összes mozgó tengelyen, az emelőkabinban és a szerszámcserélőben. Hosszú, akár 50 méteres elmozdulásokat garantálnak.
Tovább az alkalmazási példáhozKedvezőtlen környezeti feltételek (vegyszerek használata, nagy mennyiségű szennyeződés, repülő forgács)
Agresszív környezeti feltételek általában fém megmunkálásakor fordulnak elő. A fémszemcsék, de a gépalkatrészek kenésére szolgáló olajok által okozott eltömődés is hatással van az olyan elemekre, mint a kábelvezetés vagy a lineáris vezetőrendszerek. A belső kábelek védelmére gyakran zárt energialáncokat használnak, hogy a gépeket a lehető legkevesebb megszakítással és meghibásodással lehessen üzemeltetni.

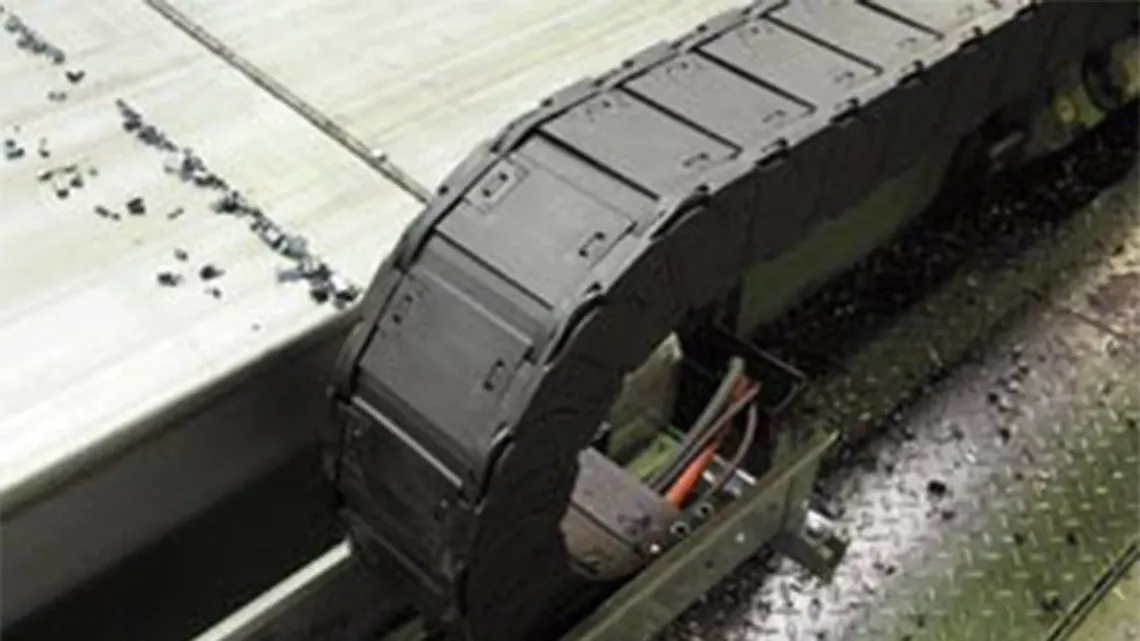

Zárt energialáncok marógépekben nagy igénybevétellel járó megmunkáláshoz

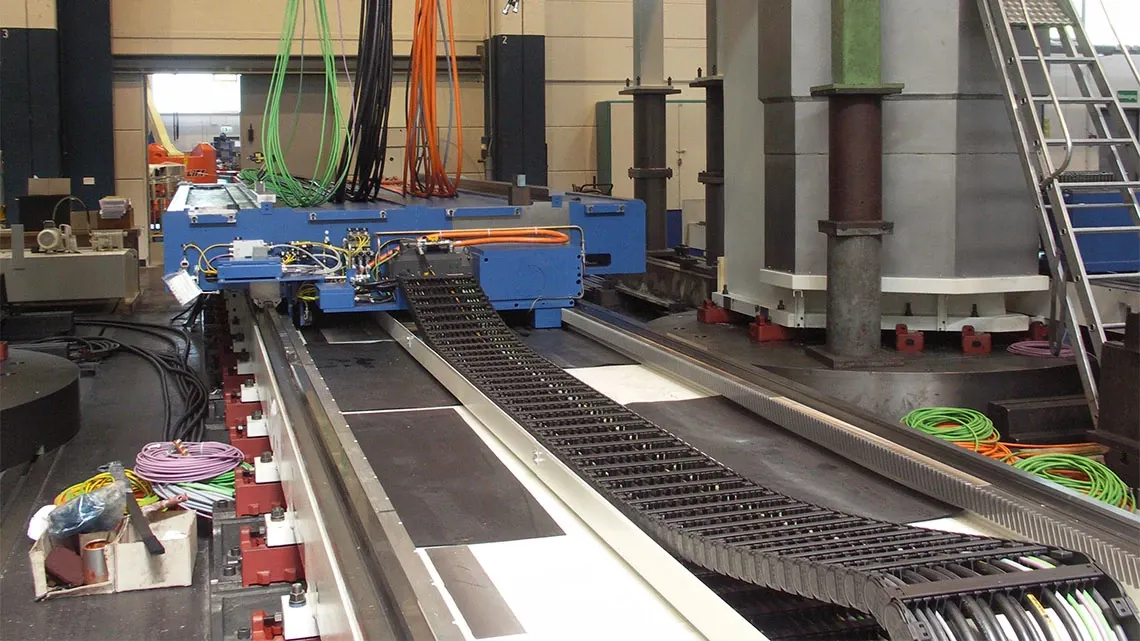

A tajvani Kao Ming szerszámgépgyártó specialitása a nagyméretű, portálos kivitelű megmunkálóközpontok. A hosszú, akár 13 méteres mozgások különleges követelményeket támasztanak az energia- és közegellátással szemben ezekben a rendszerekben. A guidelokkal a Kao Ming egy olyan rendszert választott, amely megbízható, robusztus és alátámasztás nélküli.

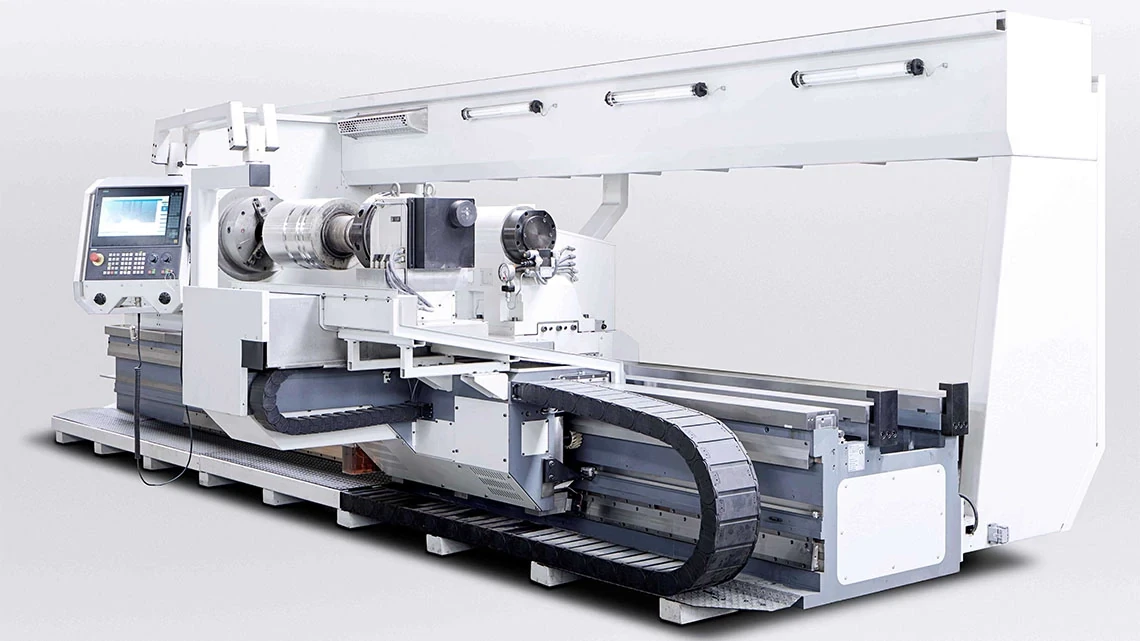

Heavy duty eszterga
A forgács és a szennyeződés miatt hosszú élettartamú zárt energialáncra van szükség FAT HACO esztergagépgyártó rendszerében.
Tovább az alkalmazási példához
Vágórendszer
A késes vágórendszerek környezetére különösen jellemző a szennyeződés és a kopás. Itt az energialáncokat autoglide rendszerrel kombinálva használják.
Tovább az alkalmazási példához
Marógép
Ez a CNC-gép elsősorban polisztirolt mar, amely minden felületet és rést eltömít. Az ügyfél ezért ma már drylin lineáris egységeket használ.
Tovább az alkalmazási példához
Polírozó marógép

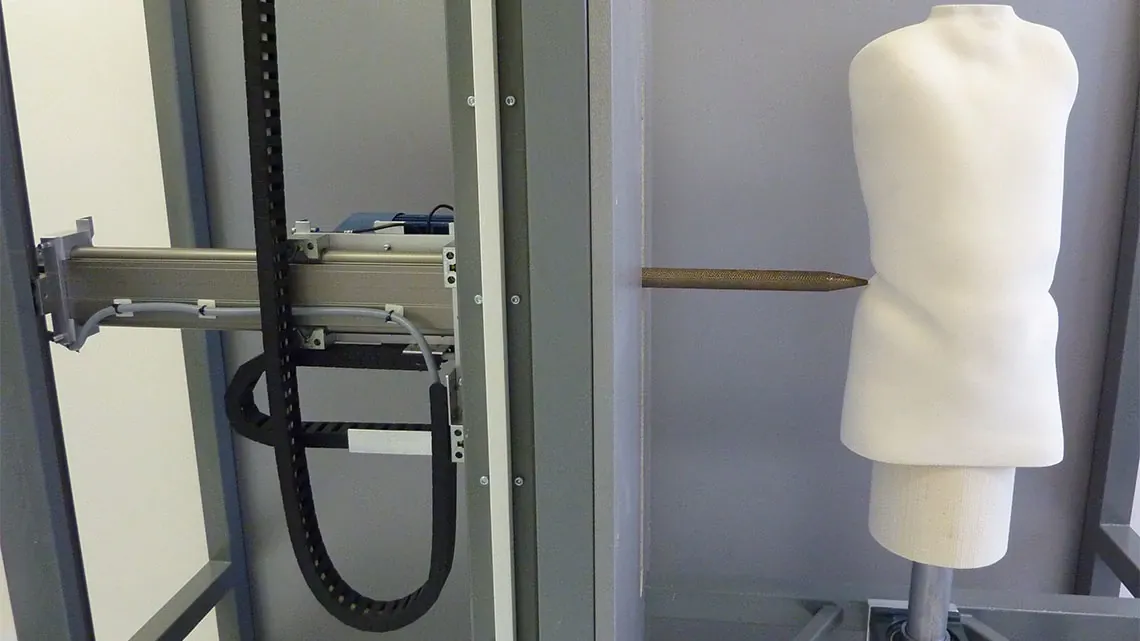

Ezt a polírozó marógépet a protézisek területén használják. A marás során a finom por leülepedik a lineáris vezetésekre. A drylin lineáris egységek nyújtanak megoldást.
Tovább az alkalmazási példához
Maró- és esztergagépek
A menetes rudak közötti terek gyorsan eltömődnek szennyeződéssel. A speciális dryspin vezérorsóanyák tisztító funkciójuknak köszönhetően fenntartják a gépek teljesítményét.
Tovább az alkalmazási példához
Lángvágó gép
Minden irányban mozgatható, többtengelyes energialánc biztosítja a végtelenül forgatható tengelyeket. Hővel, szikrákkal és extrém szennyeződésekkel szemben is bizonyítottak.
Tovább az alkalmazási példához
Megmunkáló központ
Ebben a CNC megmunkálóközpontban minden alkatrésznek ellenállónak kellett lennie a hőmérséklettel és a vegyi anyagokkal szemben. Ezért egyedi energialáncokat használnak, amelyekről a forgács egyszerűen lepattan.
Tovább az alkalmazási példához
Gantry marógép
Ebben a marógépben egy robusztus, magas hőmérséklethez is megfelelő zárt energialáncot használnak. Még a 850 °C-os hőmérsékletű forgács is nyom nélkül lepattan.
Tovább az alkalmazási példáhozSzűk telepítési hely és minimális hajlítási sugár
A szerszámgépek továbbfejlesztése során a tervezők keresik a módját annak, hogy az egyre nagyobb teljesítményű rendszereket hogyan lehet összeegyeztetni a helytakarékos megoldásokra való törekvéssel. Ez nemcsak a teljes rendszer kisebb méreteit teszi lehetővé, hanem a működés során az energiaköltségek tekintetében is jelentős megtakarítási lehetőségeket kínál. Ebben az összefüggésben az energialáncnak például nagyon kis hajlítási sugarakat kell lehetővé tennie nagy haladási sebességek és gyorsulások mellett.
chainflex kábelek látják el a KESSLER vezérorsókat árammal és jelekkel
A FRANZ KESSLER neves motoros orsó gyártó cég „System Technology” divíziója olyan vezérorsó fejeket és forgóasztalokat fejleszt és gyárt, amelyek lehetővé teszik a fém és egyre inkább a kompozit munkadarabok nagyon pontos megmunkálását. Az energia- és jelellátáshoz a KESSLER olyan chainflex kábeleket használ, amelyek élettartam és megbízhatóság tekintetében igen magas követelményeket teljesítenek.
Szervó lyukasztó és hajlító gépek
Energialáncaink és chainflex kábeleink, amelyek a gépben nagyon szűk helyen mozognak, a világ leggyorsabb szervó lyukasztó- és hajlítógépeit látják el energiával.
Tovább az alkalmazási példához
Nagy teljesítményű esztergáló központ
A VMC sorozat függőleges EMAG esztergáló központjaiban az orsó áramellátására egyeres chainflex kábeleket használnak. A kihívások: Korlátozott hely, nagy forgácsmennyiség és olaj.
Tovább az alkalmazási példához
Automata fúrógép

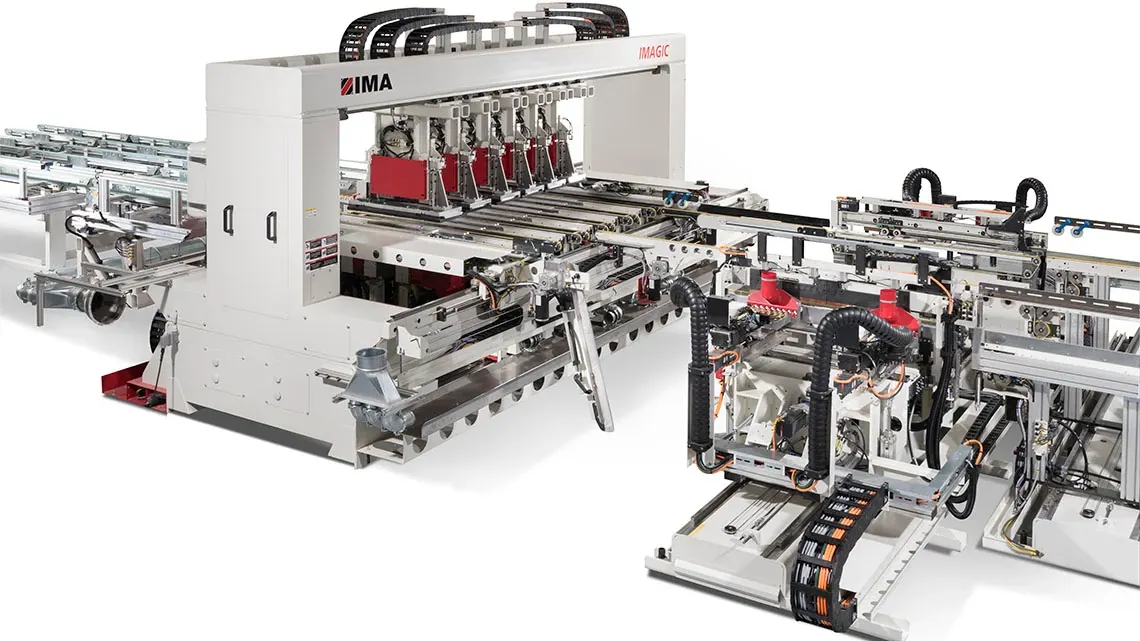

Akár ötven szervó tengely szűk helyen, nagy dinamika, magas élettartamigény és kis hajlítási sugár. Ezeket a követelményeket támasztja ez az automata fúrógép az energialánccal és a chainflex kábellel szemben.
Tovább az alkalmazási példához

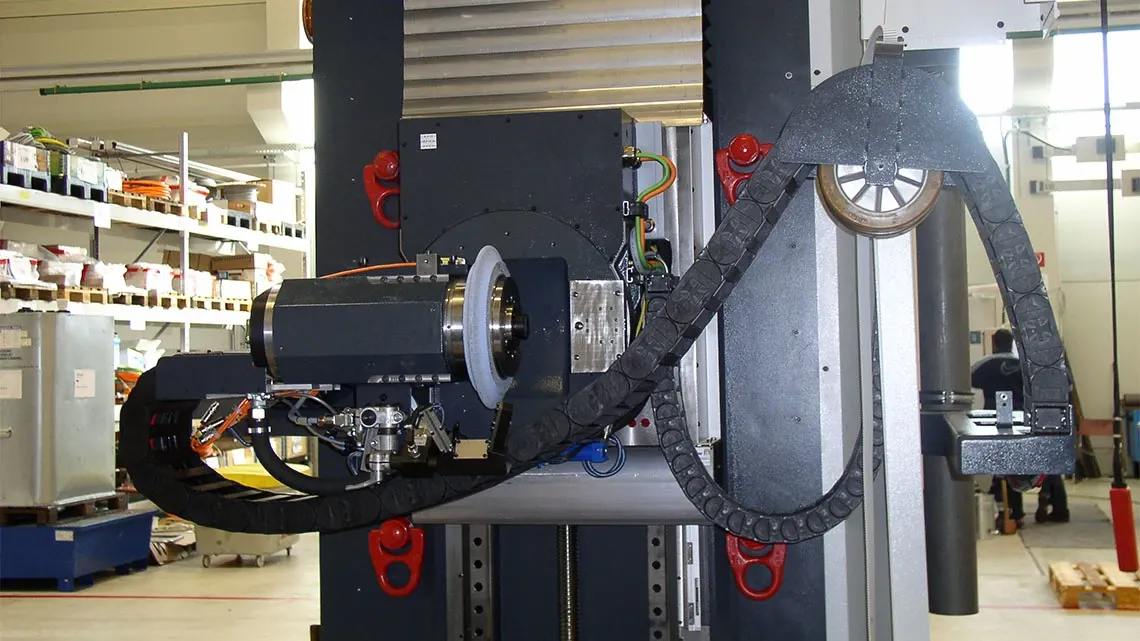

Fogaskerék köszörű gép
A több mint egy méteres függőleges löket és a 270°-os forgótávolság elérése korlátozott beépítési helyen ezzel az alkalmazással valósulhatott meg a fogaskerék köszörű gép köszörűfejében.
Tovább az alkalmazási példához
Többorsós megmunkálóközpont

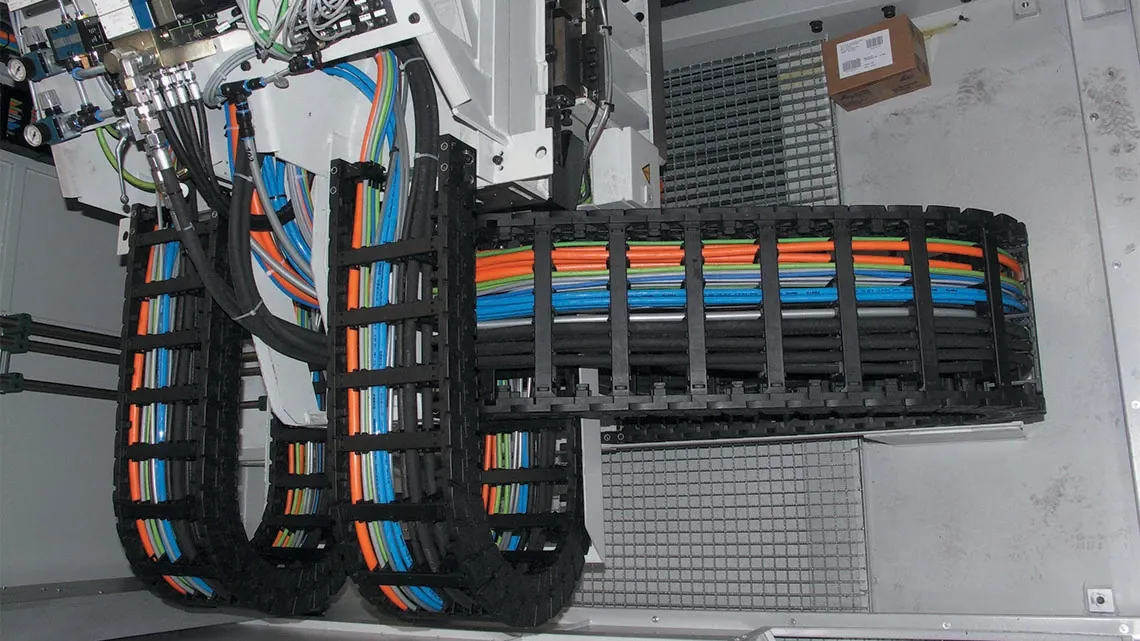

Ebben az alkalmazásban egy kétorsós vízszintes megmunkálóközpontot szereltek fel nagyon halk és csekély vibrációjú energiaellátó rendszerrel.
Tovább az alkalmazási példához
Prés automatizálási rendszer

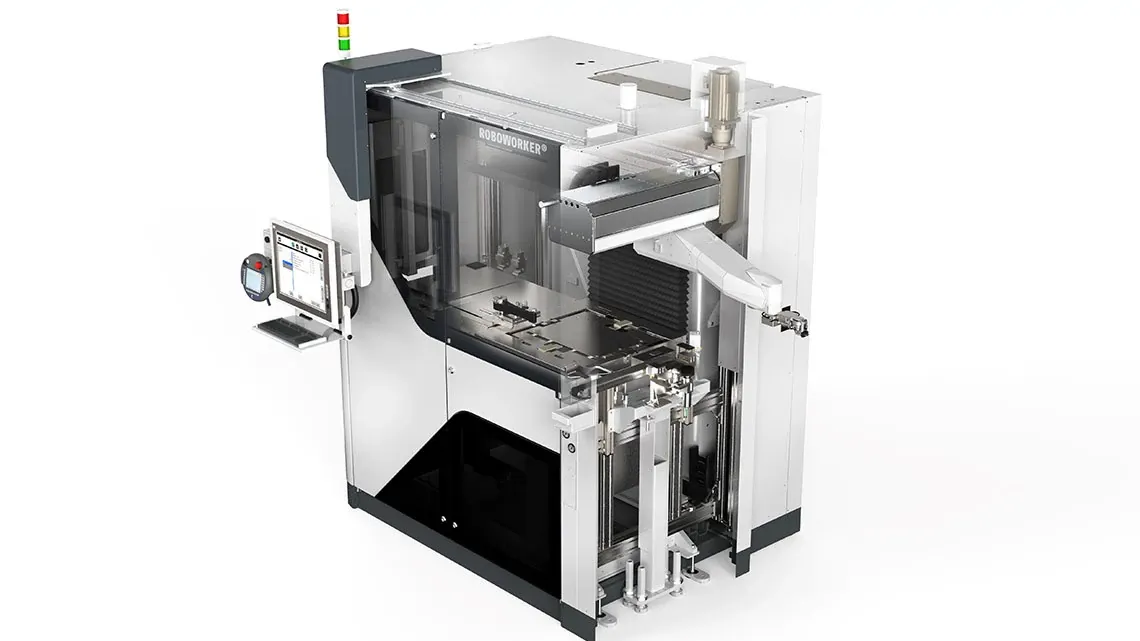

Ez a prés automatizálási rendszer rendkívül helytakarékos energiaellátást igényel nagy sebesség mellett.
Tovább az alkalmazási példához
„Heavy duty” gantry gép
Itt egy egyszerű trükkel oldották meg a helyproblémát: csak 20 cm-es beépítési magasság állt rendelkezésre, ami túl alacsony egy hagyományos, energialáncos megoldáshoz.
Szerszámgép fémmegmunkáláshoz
A Yamazaki Mazak Corp. szerszámgépében két energialánc fut egymás mellett, és ez teszi lehetővé az energiaellátást nagyon kis beépítési helyen.
Tovább az alkalmazási példához
Nyújtó-hajlító gép
A korlátozott beépítési hely miatt a zárt energialáncok kényszerített vezetésére volt szükség ennél a CNC ferdeágyas esztergánál. Az zárt energialáncok itt 3 dimenziós közegvezetést biztosítanak.
Tovább az alkalmazási példához
Maróközpont

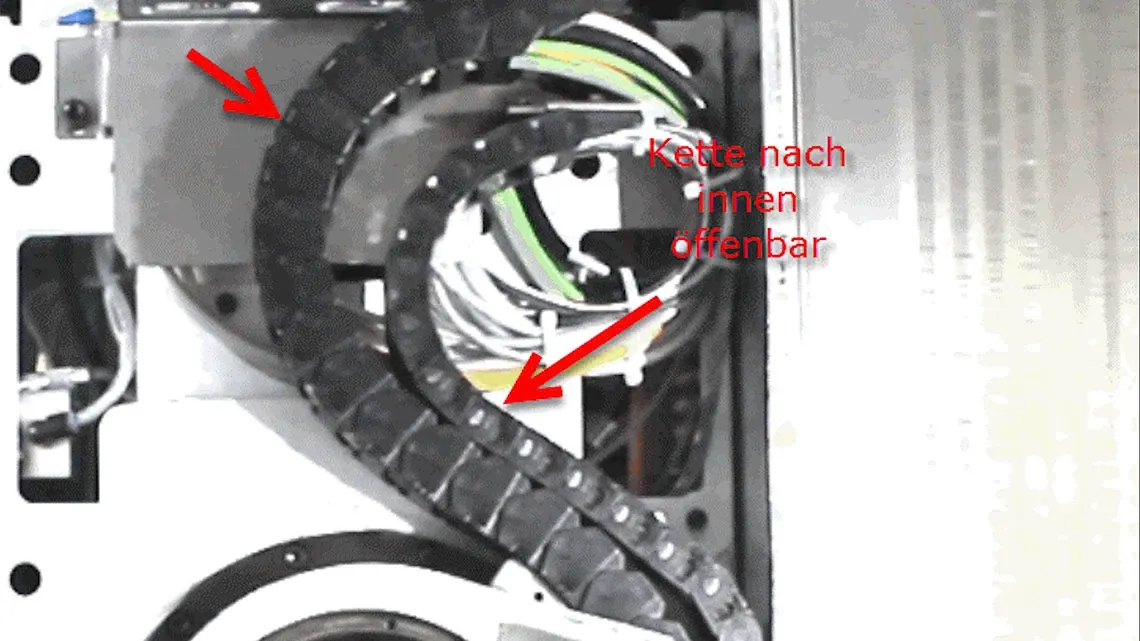

Az alkalmazás egy maróközpont forgófeje. Az energialáncok nagyszámú közeget vezetnek a marófejhez nagyon kis beépítési helyen.
Tovább az alkalmazási példáhozHosszú élettartam folyamatos működés mellett
A szerszámgépek fejlesztése során különös hangsúlyt fektetünk a megoldás magas rendelkezésre állására. A cél az állásidők csökkentése, és ezáltal az ügyfél számára a lehető leggazdaságosabb üzemeltetés lehetővé tétele. A kiváló minőségű rendszereknek gyakran három műszakban kell teljesíteniük a hét minden napján. A következő alkalmazási példákban az ügyfél olyan energialáncokra, lineáris vezetésekre vagy siklócsapágyakra összpontosított, amelyek megbízhatóan működnek a mozgásból eredő nagy és folyamatos igénybevétel mellett.
Energialáncok és kopás felügyelet a motorüzemben
Aligha van más iparág, ahol olyan fontos a megbízhatóság, mint az autóiparban. Mivel a termelés leállása költséges, a járműgyártók és a beszállítók számára fontos, hogy megbízható alkatrészekre támaszkodhassanak. Egy osztrák motorgyártó ezért az igus „smart plastics” megoldásaira támaszkodik. Az érzékelők működés közben érzékelik a kopást, és időben riasztanak, amint javításra vagy cserére van szükség.
Újrahasznosított energialánc a sajtolófékben
A Bystronic 100%-ban újrahasznosított energialáncot használ standard megoldásként a ByBend Star 120-ban. A nagy teherbírású kábelvezetés akár 28% CO₂-csökkentést tesz lehetővé.
Tovább az alkalmazási példához
Menetes hajtás élmarógépben

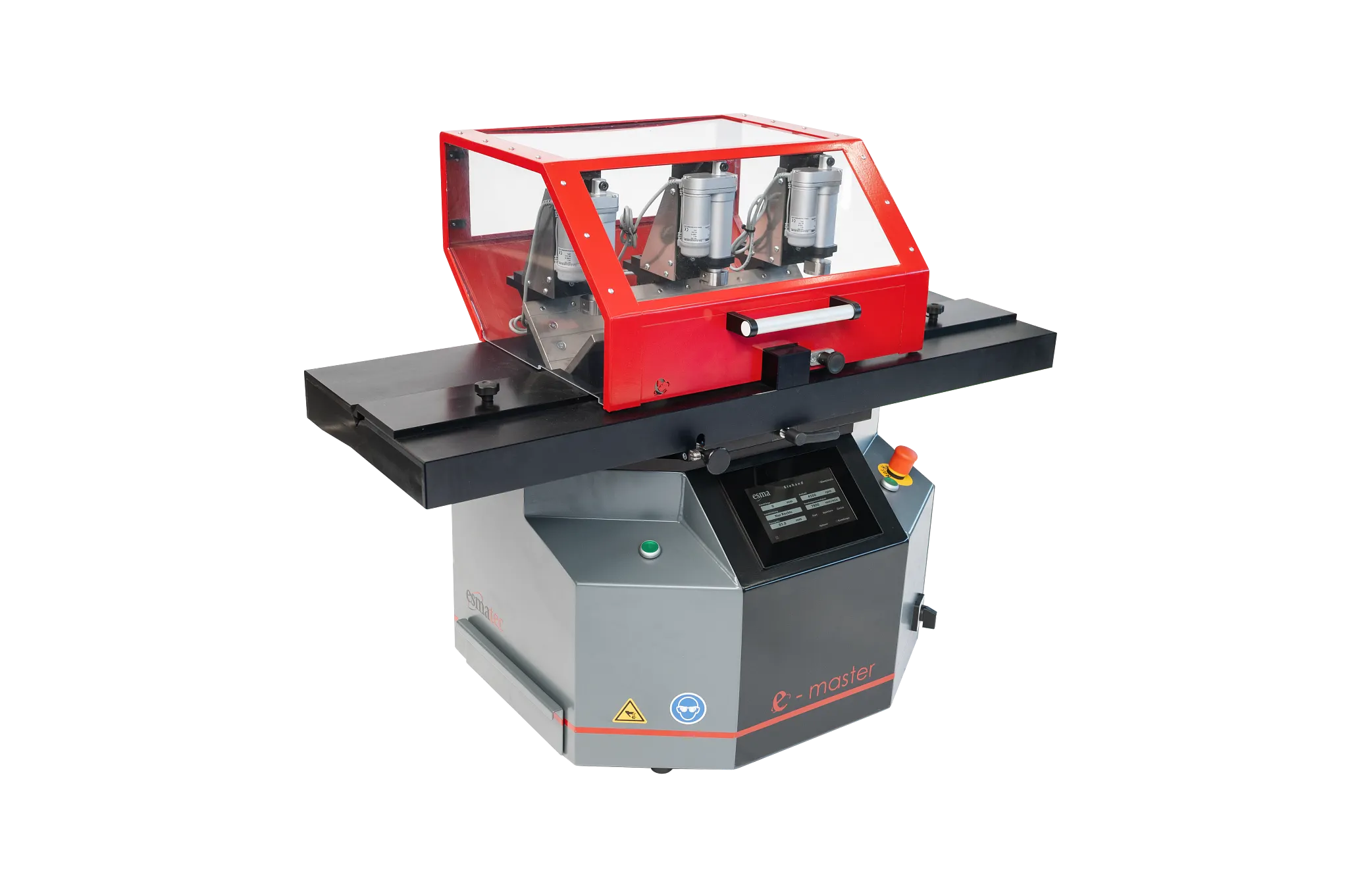

Az Esmatec GmbH karbantartásmentes menetes orsókat és peremes vezérorsóanyákat használ az „e-master" nevű első teljesen automatikus élmarógépben, amelyek csökkentik a gép összeszerelési költségeit és növelik az élettartamát.
Tovább az alkalmazási példához
Esztergagépek és köszörűgépek

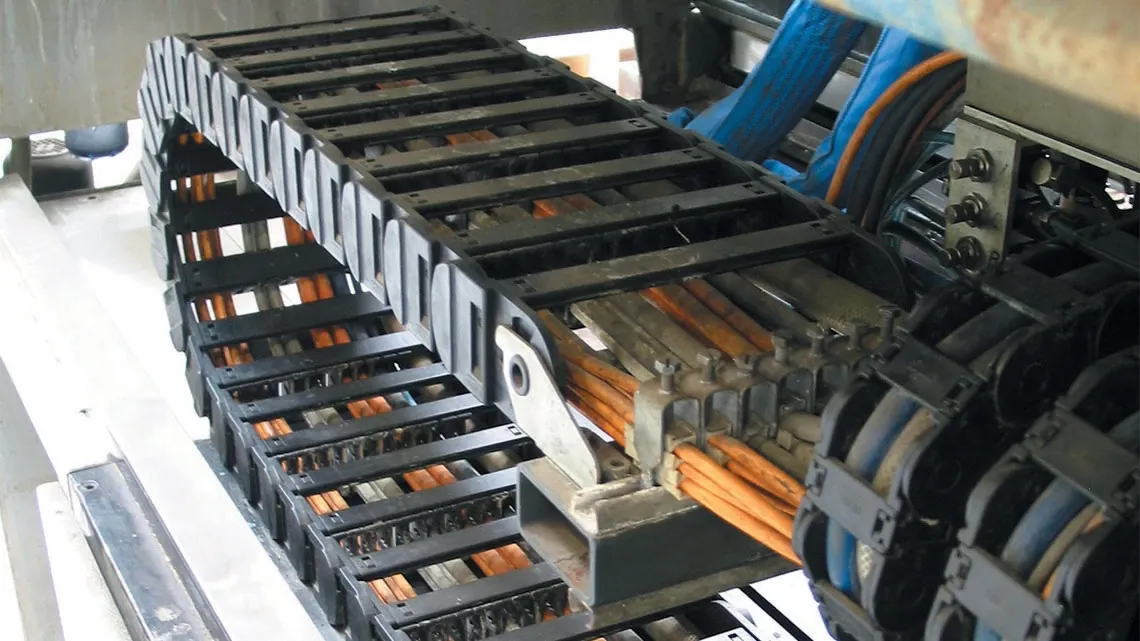

Kilenc év után is csúcs állapotban - ezekben a precíziós gépekben előszerelt energiaellátó rendszereket használnak agresszív környezeti körülmények között.
Tovább az alkalmazási példához
Dörzshegesztő gép

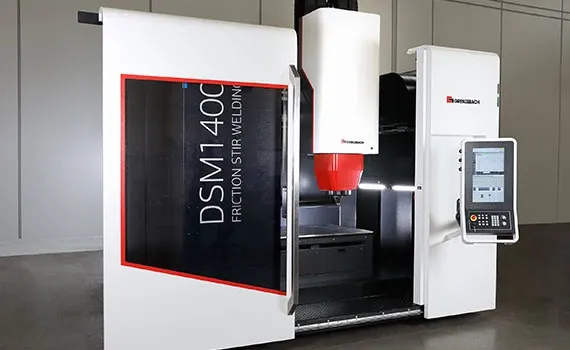

A nap 24 órájában, a hét minden napján egy R4 típusú zárt energialánc működik a Grenzebach Maschinenbau GmbH dörzshegesztő gépében.
Tovább az alkalmazási példához
Marógép

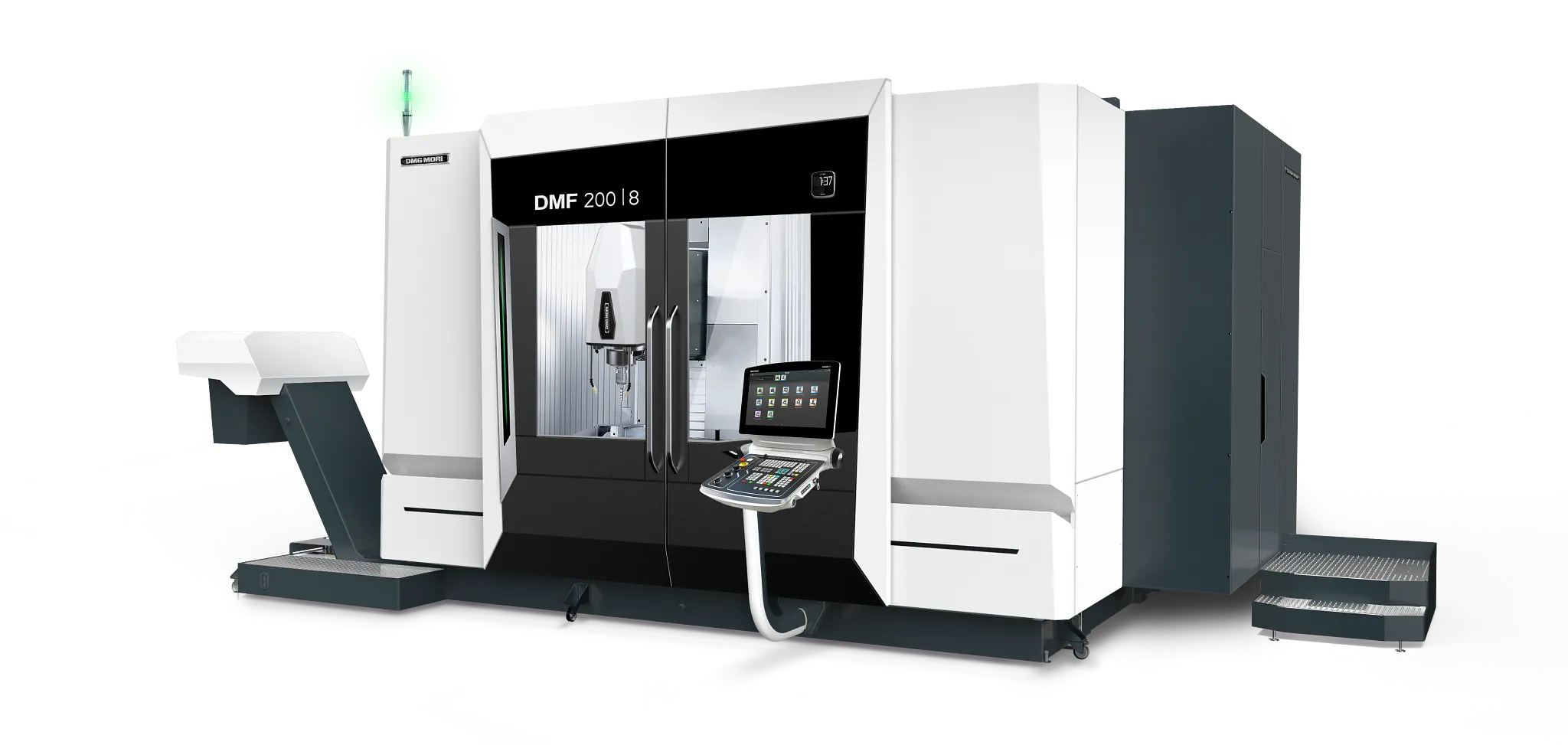

A DMG Mori DMF 200|8 marógépe akár 20 000 fordulat/perc marási sebességet is elérhet. Az E4Q sorozatú energialáncok csökkentik a gép vibrációját.
Tovább az alkalmazási példához

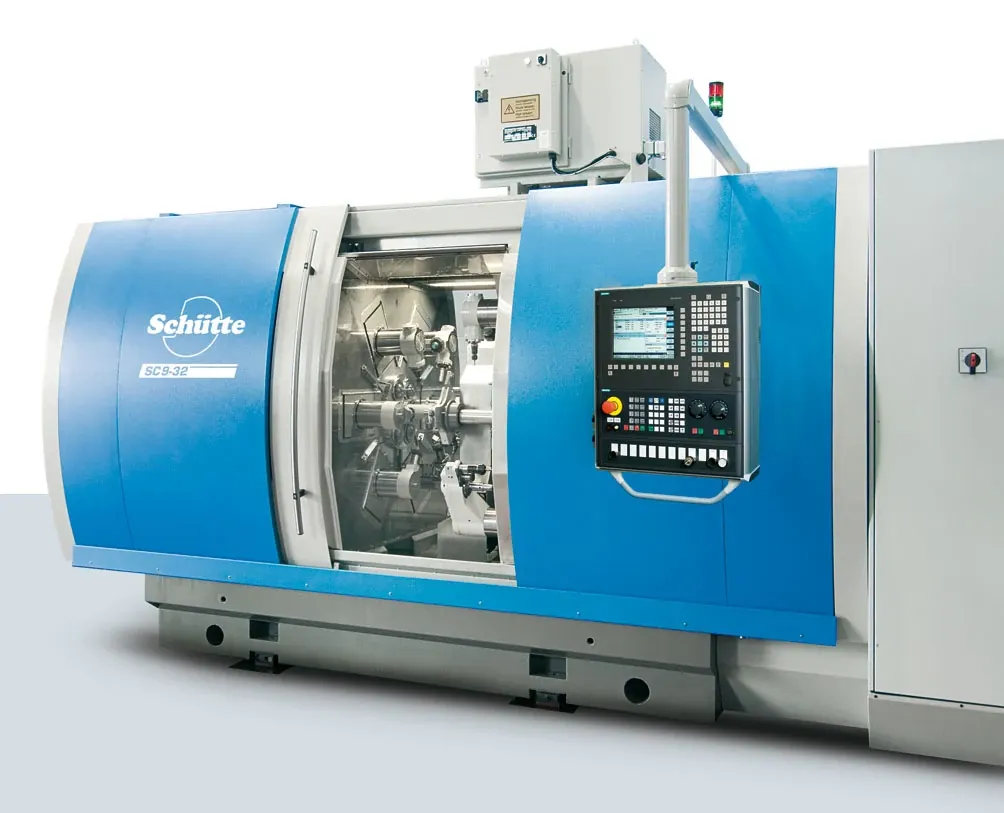

CNC többorsós automata eszterga
A Schütte automata esztergájának minden egyes orsóját el kell látni energiával, jelekkel és hűtőközeggel. Méghozzá évi több mint 4,5 millió cikluson át.
Tovább az alkalmazási példához
Nagy megmunkálóközpont

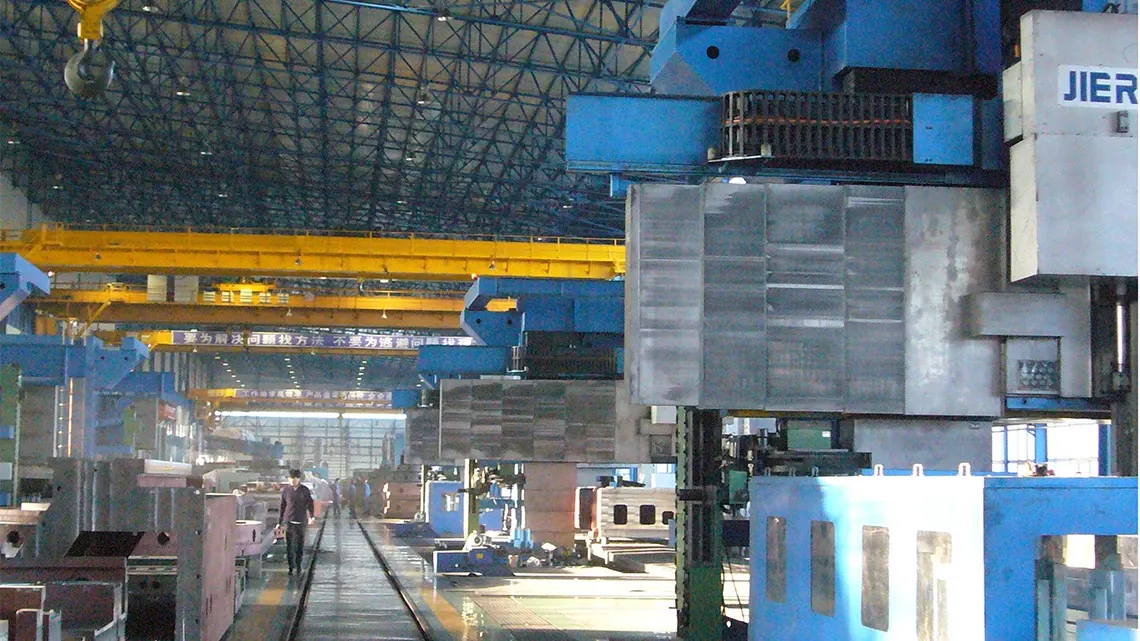

Ezek a nagyméretű alkatrészek megmunkálására szolgáló szerszámgépek gyakran 20-30 évig használatban vannak, és legalább 95%-os rendelkezésre állás szükséges. Ehhez energialáncokat és chainflex kábeleket használnak.
Tovább az alkalmazási példához
Vágógép
Ebben a vágógépben egy E6 típusú energialáncot használnak. Ennek garantálnia kell a gép tervezett hét-tíz éves élettartamát, még nagy terhelés mellett, folyamatos működésben is.
Tovább az alkalmazási példához
Pozicionáló rendszerek az elektronikai gyártásban
Ebben a pozicionáló egységben a readychain rendszerek a hajtás, a mérőrendszer és a sűrített levegős kábel biztonságos vezetésére szolgálnak - a nap 24 órájában, a hét minden napján.
Tovább az alkalmazási példához
Beton cső vágó

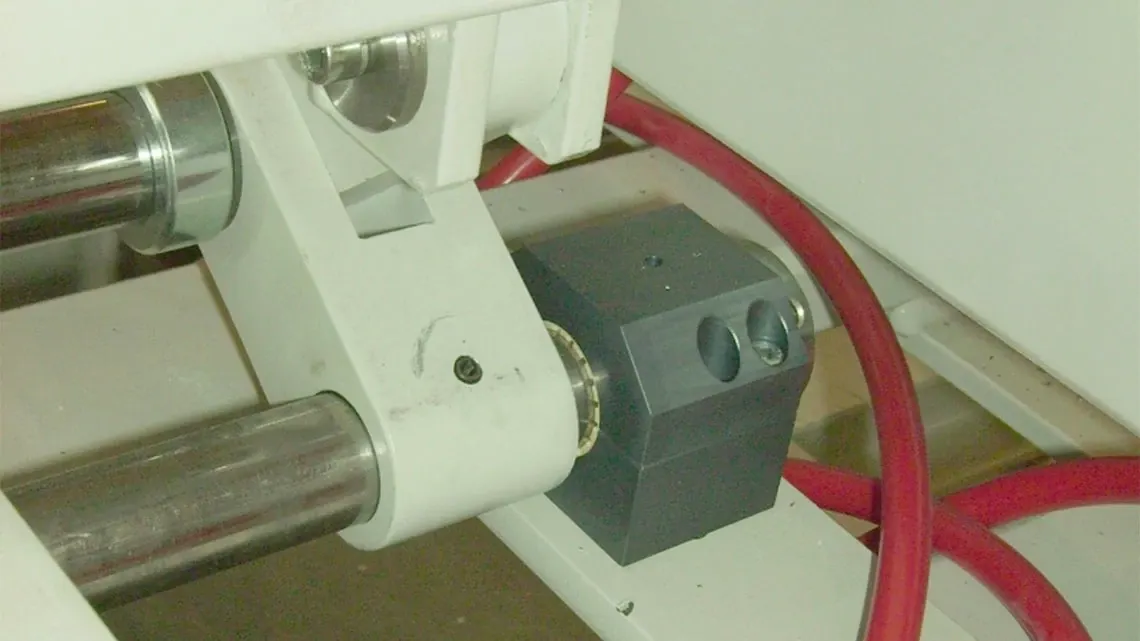

Ez a marógép alumíniumforgácsot, faforgácsot és finom port állít elő kompozit anyagokból. Itt energialáncokat és csapágyazott technológiát alkalmaznak, amelyeknek mindig megbízhatóan kell működniük.
Tovább az alkalmazási példához
Gépek mikro-összeszereléshez
Ezek a mikro-összeszerelő gépek évente több millió munkaciklust kezelnek. Az energialáncok és a chainflex kábelek megbízható rendszerelemként megállják a helyüket a folyamatos igénybevétel során.
Tovább az alkalmazási példáhozGyors és egyszerű összeszerelés
Napjainkban a modern szerszámgépek összeszerelésétől az üzembe helyezésig akár több hónap is eltelhet. A folyamatos működés biztosítása érdekében azonban a rendkívül összetett rendszereknek ideális esetben már néhány hét után üzemkésznek kell lenniük. A kifinomult moduláris termékek, a szakértői tanácsadás és a beszállítói kör csökkentése képes volt hozzájárulni ehhez a célhoz a következő alkalmazásokban.
readychains csökkenti a CNC-rendszerek folyamatköltségeit
A tajvani Hartford szerszámgépgyártó a készre szerelt energialánc-rendszerekre támaszkodik megmunkáló központjaiban. Ezzel számos munkafolyamatot takarítanak meg, így a szükséges összeszerelési idő több hétről mindössze fél napra csökken. Ügyfeleink mindig számíthatnak a readychain energialáncokra, ha megbízható megoldást szeretnének egyetlen forrásból.
Szerszámgép sorozat
A DVS Universal Grinding GmbH a szerszámgépek befejezésekor a hely-, súly- és időmegtakarítás érdekében előszerelt energialáncokra támaszkodik.
Tovább a felhasználó beszámolójához
Csiszológép
Ez a CNC-gép egy rendkívül simán futó láncnak köszönhetően precízen dolgozik. Az egyszerű kialakítás minimalizálja a telepítési és karbantartási költségeket.
Tovább az alkalmazási példához
Gantry marógép
Az előszerelt readychain energiaellátással a vállalat mindent egy kézből és közvetlenül a gyártótól kap. Ezáltal szerelési időt és költségeket takarít meg.
Tovább az alkalmazási példához
Megmunkáló központ
Az E4/4 könnyű energialánc kompakt külső méretekkel és nagyon robusztus kialakítással rendelkezik. A readychain rendszerrel az ügyfél szerelési időt és költségeket takarított meg, és jelentősen megkönnyítette a telepítést.
Tovább az alkalmazási példához

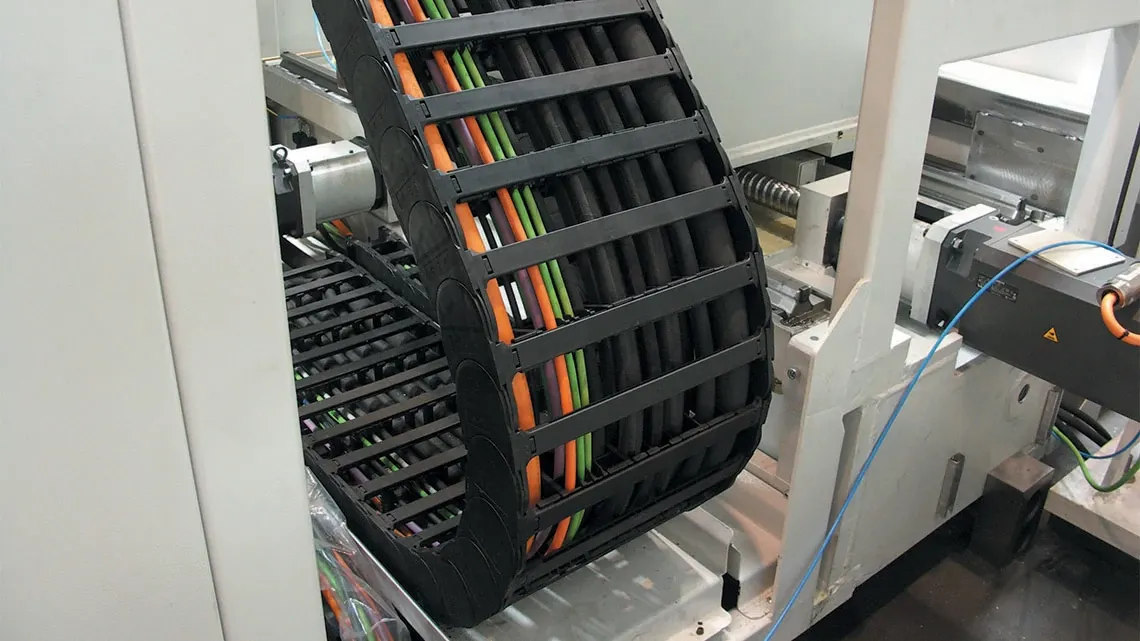

Gantry megmunkálóközpont
Ennek a megmunkálóközpontnak az energiaellátó rendszerét úgy tervezték, hogy a lehető legkevesebb interfészre legyen szükség. Az előszerelt komplett megoldás költség- és időtakarékos összeszerelést biztosít.
Tovább az alkalmazási példához
Csiszológép
Az ebben a köszörűgépben használt lineáris vezetést és műanyag csapágyat a karbantartás- és kenőanyag-mentesség jellemzi, és garantálják a gép nagyon hosszú élettartamát.
Tovább az alkalmazási példáhozTovábbi felhasználói jelentések
Szerszámgépek általában

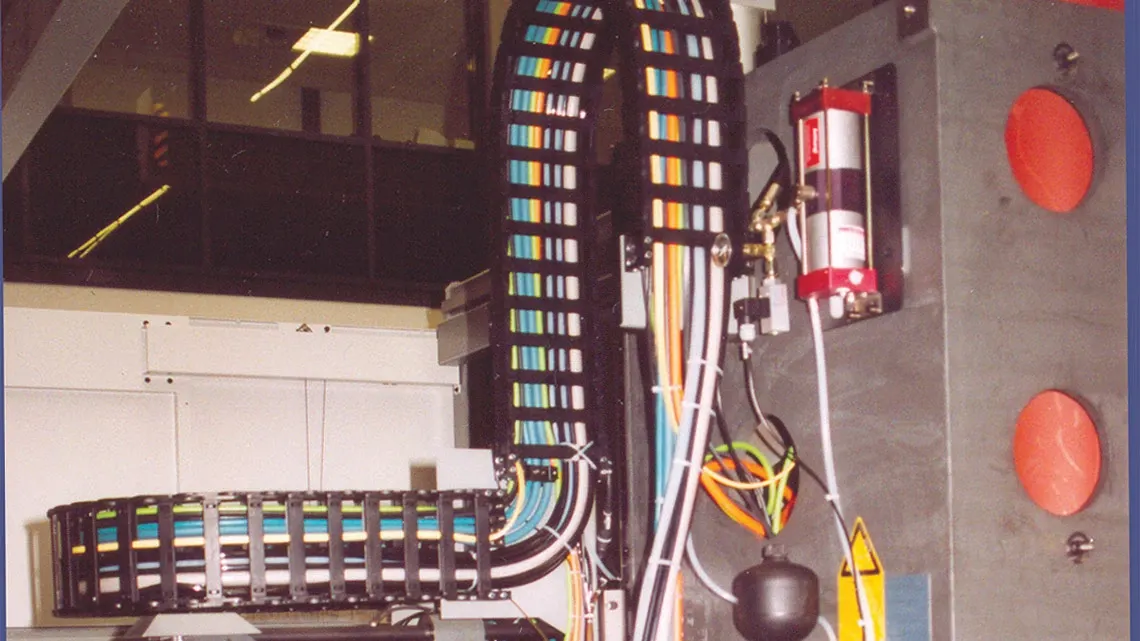

A fém csapágyak iglidur műanyag csapágyakkal való helyettesítésével a Deckel Maho Gildemeister több mint 50 százalékos költségmegtakarítást tudott elérni szerszámgépein.
Tovább az alkalmazási példához

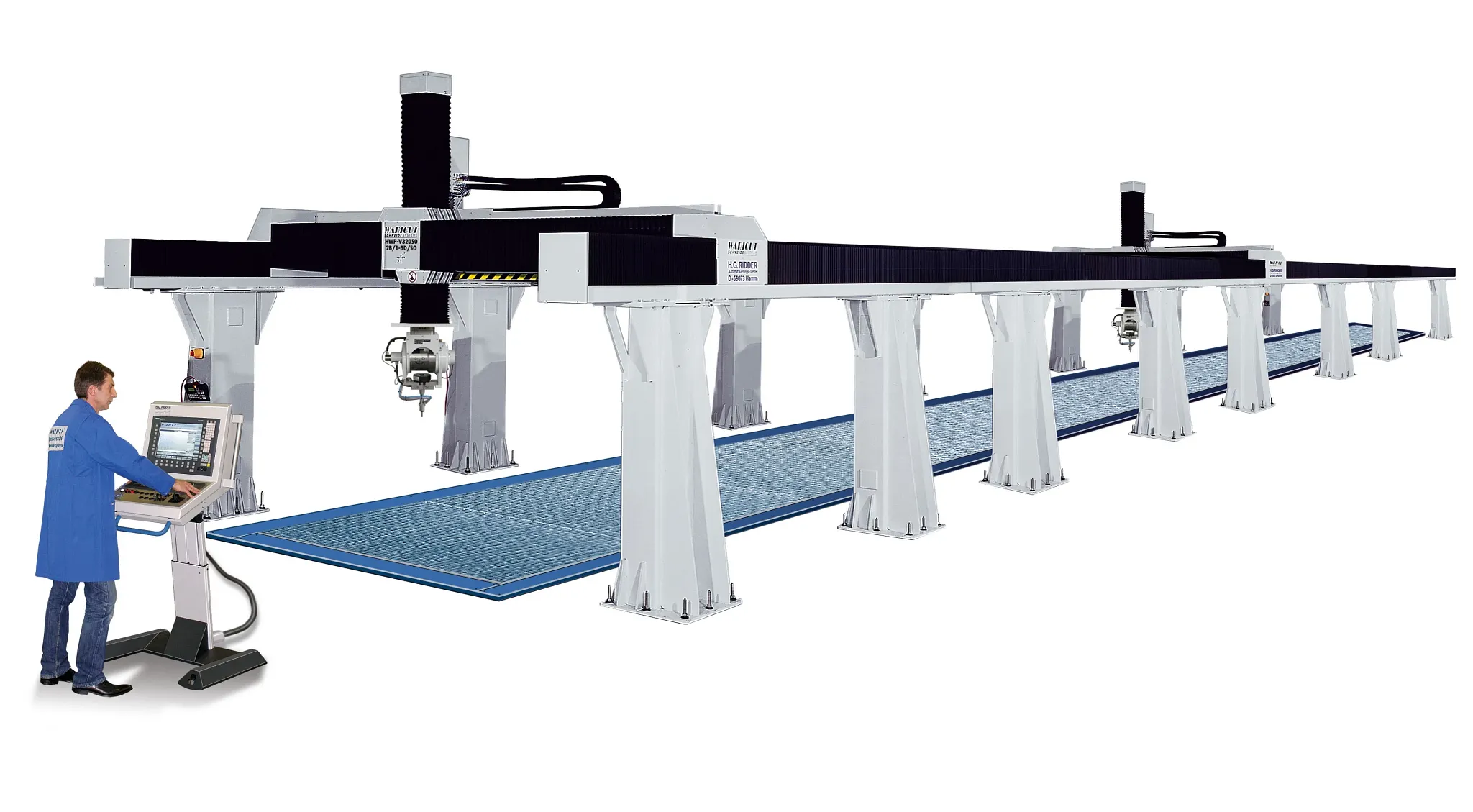

Vízsugaras vágórendszer
Ez az XXL vízsugaras vágórendszer lenyűgöző méretekkel rendelkezik, 32x5 méteres elmozdulással. Az energiaellátó rendszerek támogatják a két 3D-s vágófej pontos mozgását.
Tovább az alkalmazási példához
Fogasszíjas egység vezetőrendszerrel
A Parker EME drylin vezetőrendszereket használ az „LCB” lineáris aktuátorban. Ezek rendkívül robusztusak, optimális kopási és súrlódási tulajdonságokkal rendelkeznek, és nem igényelnek kenést.
Tovább az alkalmazási példához

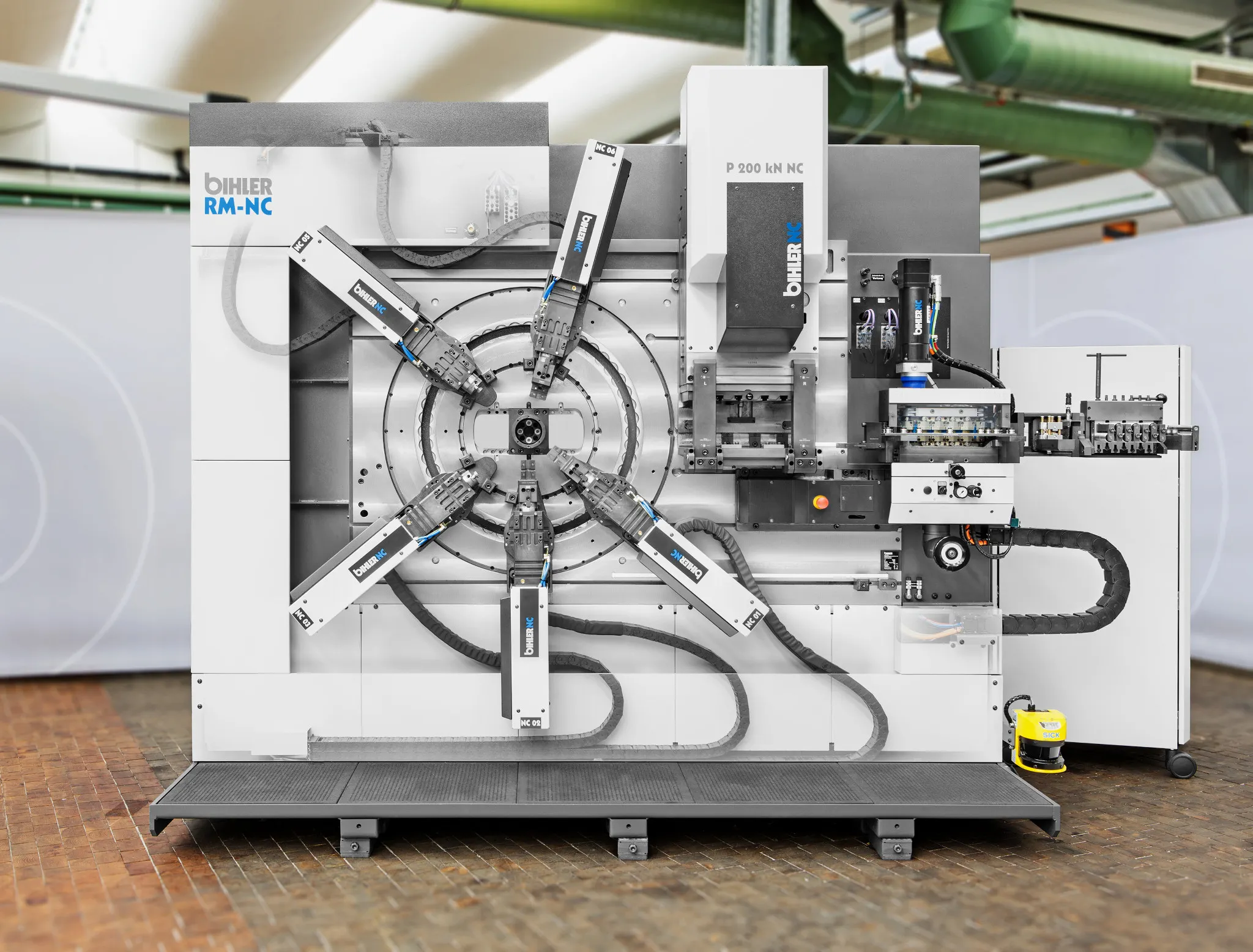

Dróthajlító gép

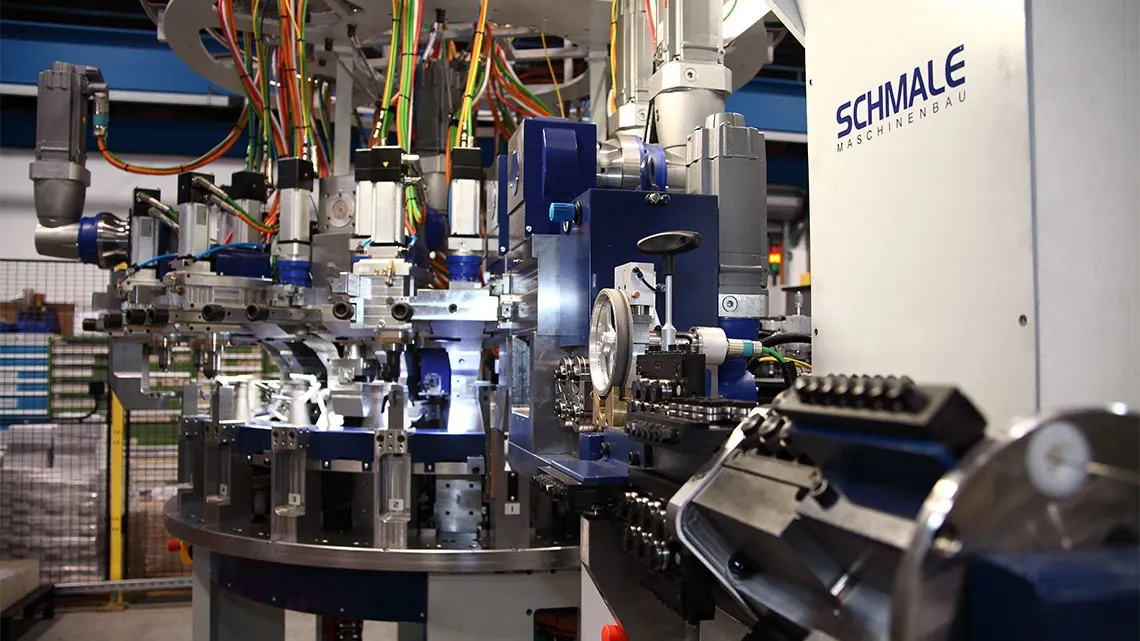

A SPEEDMAX hajlítógép-sorozat rendkívül magas ciklus teljesítményt kombinál minimális löketekkel. A kivételesen nagy terhelés miatt az ügyfél már a robusztus iglidur siklócsapágyakra támaszkodik.
Tovább az alkalmazási példához
Megmunkáló központ
A könnyű, robusztus és kenésmentes polimercsapágyakat ma már a legkülönbözőbb helyeken szerelik be a szerszámgépekbe és megmunkálóközpontokba. A gépek sok mozgási ciklusa ellenére mindig megbízhatóan működnek.
Tovább az alkalmazási példához
Lézervágó gép
Ezt a lézervágógépet nagy haladási sebesség és gyorsulás jellemzi. Az energialáncok dinamikusan és robusztusan működnek.
Tovább az alkalmazási példához

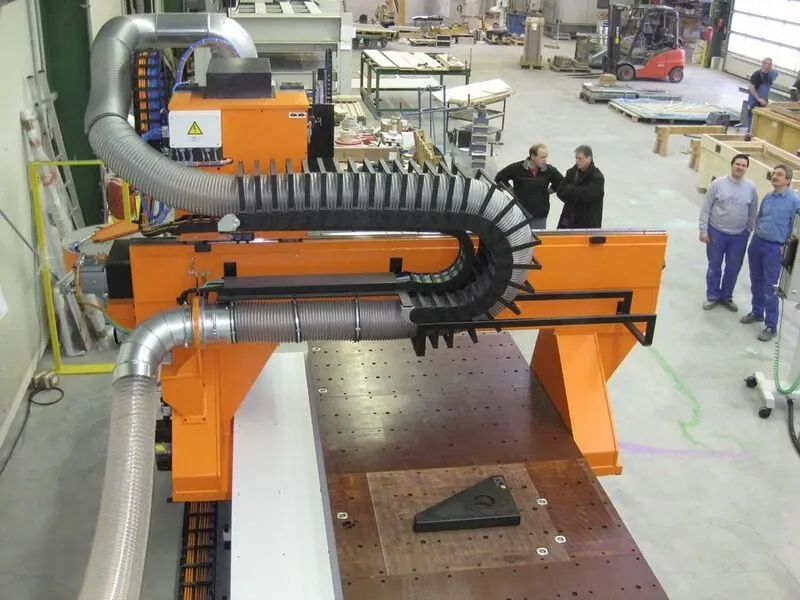

Faipari gép
A Trima Triebeser Maschinenbau GmbH egy faipari gép 300 mm vastag szívótömlőjéhez hosszabbító keresztlécekkel ellátott energialáncot szerelt fel. A cél az volt, hogy nagy elmozdulásokon is kímélje a kábelt, ugyanakkor robusztusan működjön.
Tovább az alkalmazási példáhozKonzultáció
