iglidur® L350 – anyagadatok

Anyagadat táblázat

Általános jellemzők	Egység	iglidur® L350	Tesztelő módszer
Sűrűség	g/cm³	1,54
Szín		sötétszürke
Max. nedvességfelvétel 23 °C-on és 50% relatív páratartalom mellett	tömeg%	0,4	DIN 53495
Max. összes nedvességfelvétel	tömeg%	1,4
Dinamikus csúszási-súrlódási együttható acél felületen	µ	0,07 – 0,18
max. PV érték (szárazon)	MPa x m/s	3,00
Mechanikai tulajdonságok
Hajlítási modulus	MPa	15.882	DIN 53457
Hajlítószilárdság +20 °C-on	MPa	210	DIN 53452
nyomószilárdság	MPa	210
Javasolt max. felületi nyomás (20 °C)	MPa	59
Shore-D keménység		80	DIN 53505
Fizikai és termikus tulajdonságok
Maximális tartós alkalmazási hőmérséklet	°C	+180
Maximális rövid idejű alkalmazási hőmérséklet	°C	+210
Min. felhasználási hőmérséklet	°C	-100
Hővezetési tényező	[W/m x K]	0,61	ASTM C 177
Hőtágulási együttható (23 °C-on)	[K^-1 × 10^-5]	7	DIN 53752
Elektromos tulajdonságok
Fajlagos térfogati ellenállás	Ωcm	> 10⁵	DIN IEC 93
felületi ellenállás	Ω	> 10⁵	DIN 53482

01. táblázat: iglidur® L350 anyagtáblázat

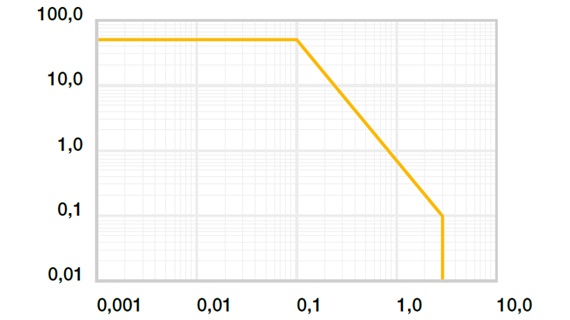

01. diagram: az iglidur® L350 csapágy megengedett PV-értékei

iglidur® L350 PV értékei

Az iglidur L350 révén egy újabb kenés- és karbantartásmentes anyag áll rendelkezésre, melyet folyamatos nagy sebességű alkalmazásokhoz terveztek. Az alacsony hőtágulásnak és nedvességfelvételnek köszönhetően a csapágyak gyártásánál csak minimális tágulási potenciállal kell számolni. Az iglidur® L350 kifejezetten ventilátorokban, légbefúvókban vagy elektromos motorokban való használatra alkalmas – és alacsonyabb költségeket is jelent.

01. diagram: Az iglidur® L350 siklócsapágyak megengedett PV értékei 1 mm-es falvastagsággal, acéltengelyen történő száraz üzemben, +20 °C-on, acélházba szerelve.

X = felületi sebesség [m/s], Y = terhelés [MPa]

közepes	ellenállás
Alkohol	+
hidrokarbonok	+ max. 0
adalékanyagmentes zsírok és olajak	+
üzemanyagok	+
hígított savak	+
erős savak	+
Hígított lúgok	+
Erős lúgok	+

02. táblázat: iglidur® L350 anyagellenállása szobahőmérsékleten [+20 °C]
+ ellenálló 0 korlátozottan ellenálló – nem ellenálló

Elektromos tulajdonságok

Fajlagos térfogati ellenállás	> 10⁵ Ωcm
felületi ellenállás	> 10⁵ Ω

03. táblázat: az iglidur® L350 elektromos tulajdonságai

Nedvességfelvétel

A nagyon alacsony nedvességfelszívás (tömeg 0,4%-a standard környezeti körülmények mellett és a tömeg 1,4%-a maximális vízfelszíváskor) lehetővé teszi a folyamatos működtetést magas páratartalmú környezetben vagy folyékony közegben.

Vákuum

Vákuumban a jelenlévő nedvességtartalom gőzként elpárolog. Az alacsony nedvességfelvétel révén használható vákuumos környezetben is.

Sugárzással szembeni ellenállás

Az iglidur® L350 anyagból készült siklócsapágyak 2 × 10² Gy értékig ellenállnak a sugárzásnak. Ennél magasabb értékű sugárzás hatással van az anyag tulajdonságaira és a mechanikai jellemzők szignifikáns csökkenését eredményezi.

UV-álló

Az iglidur® L350 siklócsapágyak anyagtulajdonságai nem változnak az UV-sugarak vagy más környezeti feltételek hatására.

Mechanikai tulajdonságok

A hőmérséklet növekedésével párhuzamosan csökken az iglidur® L350 csapágyak nyomószilárdsága. Ezt a fordított arányosságot a 02. diagram szemlélteti. A javasolt maximális felületi nyomás egy mechanikai anyagparaméter. Ebből nem vonható le semmilyen következtetés a tribológiai tulajdonságok kapcsán.

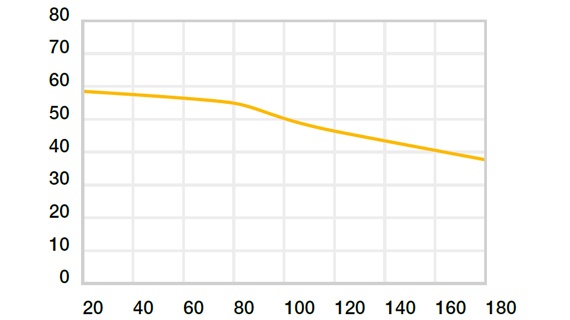

A javasolt maximális felületi nyomás a hőmérséklet függvényében (59 MPa +20 °C-on)

02. diagram: A javasolt maximális felületi nyomás a hőmérséklet függvényében (59 MPa nyomásérték +20 °C hőmérsékleten)

X = hőmérséklet [°C], Y = terhelés [MPa]

Alakváltozás terhelés és hőmérséklet hatására

A 03. diagram az iglidur® L350 különböző terhelések alatt végbemenő hajlékony alakváltozását szemlélteti. 59 MPa javasolt maximális felületi nyomás alatt alakváltozásuk szobahőmérsékleten kevesebb mint 2,5%. Ennél az értéknél a műanyag alakváltozása elhanyagolható mértékű. Azonban függ a terhelés működési ciklusától.

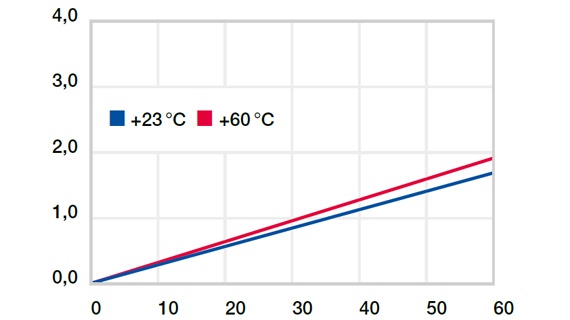

A terhelés és a hőmérsékleti értékek okozta alakváltozás

03. diagram: A nyomás és a hőmérséklet okozta alakváltozás

X = terhelés [MPa], Y = alakváltozás [%]

Maximális működési sebesség

m/s	Forgás	Oszcillálás	Lineáris
Folyamatos	3,0	1,5	4,0
Rövid idejű	4,0	3,0	6,0

04. táblázat: az iglidur® L350 max. felületi sebessége

Engedélyezett felületi sebesség

Az iglidur® L350 típust kifejezetten nagy felületi sebességekhez fejlesztették ki,
alacsony terhelés mellett. Az iglidur® L350 magas
hőállóságának köszönhetően a csapágy
használhatóságának fizikai korlátai
jelentősen nőttek. Ezen túlmenően a rendkívül alacsony kopás
lehetővé teszi hosszú csúszási távolságok gyors megtételét
magas kerületi sebesség esetén. A maximális
sebességet az itt látható táblázat ábrázolja.

iglidur® L350	Felhasználási hőmérséklet
Minimális	- 100 °C
Max. tartós	+ 180 °C
Maximális, rövid idejű	+ 210 °C
Kiegészítő biztonsági tengely	+ 140 °C

05. táblázat: Az iglidur® L350 hőmérsékleti határai

Hőmérsékletek

Az iglidur® L350 siklócsapágyak rövid ideig akár +210 °C hőmérsékleten is használhatók. A csapágy mechanikai biztosítása +140 °C hőmérséklettől kezdve ajánlott. Magasabb hőmérsékletek azt eredményezhetik, hogy a bepréselt csapágy illeszkedése megszűnik és elmozdul a furatban.

A súrlódási együttható a sebesség függvényében

04. diagram: A súrlódási együttható a felületi sebesség függvényében, p = 0,75 MPa

X = felületi sebesség [m/s], Y = súrlódási együttható (μ)

Súrlódás és kopás

A nagyon alacsony súrlódási együttható magas fordulatszámon is változatlan marad. A 04. diagram mutatja a kapcsolatot acéltengelyen, 0,75 MPa felületi nyomáson.

iglidur® A300	száraz	Zsírok	olaj	víz
C. o. S. µ	0,07 - 0,18	0,06	0,04	0,03

06. táblázat: Az iglidur® A350 súrlódási együtthatói acél felületen (Ra = 1 µm, 50 HRC)

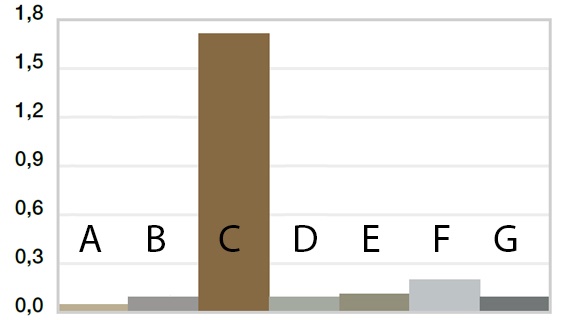

Kopás, különböző tengelyanyagú forgó alkalmazásokban, p = 1 MPa, v = 0,3 m/s

05. diagram: Kopás, forgás különböző tengelyanyagokkal, p = 1 MPa, v = 0,3 m/s

Y= kopás [μm/km]

tengelyanyagok

A 05. diagram összehasonlítja a szinterezett csapágy kopását az iglidur® L500 és L350 anyagból készült csapágy kopásával. 1,5 m/s vagy ezt meghaladó felületi sebességen a szinterezett csapágy kopása exponenciálisan nő, miközben az iglidur® siklócsapágyak kopása szinte változatlan marad több mint 3 m/s sebességig.

A = alumínium, keményanodizált
B = automata gyorsacél
C = Cf53
D = Cf53, keménykrómozott
E = St37
F = V2A
G = X90

Tengelyanyagok

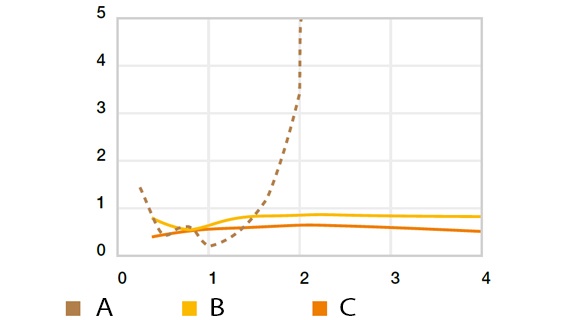

06. diagram: forgási kopás Cf53 anyagon, p = 0,25 MPa, T = +23 °C

X = felületi sebesség, [m/s], Y = kopás értéke [μm/km]
A = szinterezett csapágy, B = iglidur® L350, C = iglidur® L500

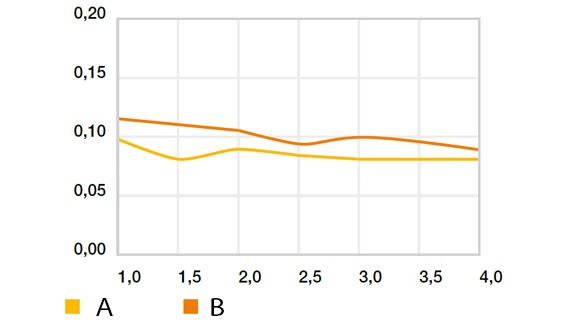

07. diagram: forgási-súrlódási együttható – „nagy sebesség” Cf53 anyagon, p = 1 MPa (kivéve iglidur® L250 esetében), T = +23 °C

X = felületi sebesség [m/s], Y = súrlódási együttható [μ]
A = iglidur® L350, B = iglidur® L500

Átmérő d1 [mm]	Tengely h9 [mm]	iglidur® A350 F10 [mm]	Ház H7 [mm]
és 3 között	+0,000 +0,010	+0,006 +0,046	–0,025 +0,000
> 3–6	+0,000 +0,012	+0,010 +0,058	–0,030 +0,000
> 3–6	+0,000 +0,015	+0,013 +0,071	–0,036 +0,000
> 3–6	+0,000 +0,018	+0,016 +0,086	–0,043 +0,000
> 3–6	+0,000 +0,021	+0,020 +0,104	–0,052 +0,000
> 3–6	+0,000 +0,025	+0,025 +0,125	–0,062 +0,000
> 3–6	+0,000 +0,030	+0,030 +0,150	–0,074 +0,000
> 3–6	+0,000 +0,035	+0,036 +0,176	–0,087 +0,000
> 120 és 180 között	+0,000 +0,040	+0,043 +0,203	+0,000 +0,100

07. táblázat: A siklócsapágyak fontos tűrési értékei a bepréselés után, az ISO 3547-1 szabványnak megfelelően

Beszerelési tűrésértékek

Az iglidur® L350 siklócsapágyak standard csapágyak h tűrésű tengelyekhez (minimum h9-es tűrés javasolt). A csapágyak a h7 tűrésű házakba való bepréseléshez készültek. Névleges méretű házba történő beszerelést követően alaphelyzetben a belső átmérő automatikusan beáll az E10 tűrésnek megfelelően. Bizonyos méreteknél a falvastagság függvényében változik a tűrés (lásd a termékválaszték-táblázatot).
