iglidur® Q290 – anyagadatok

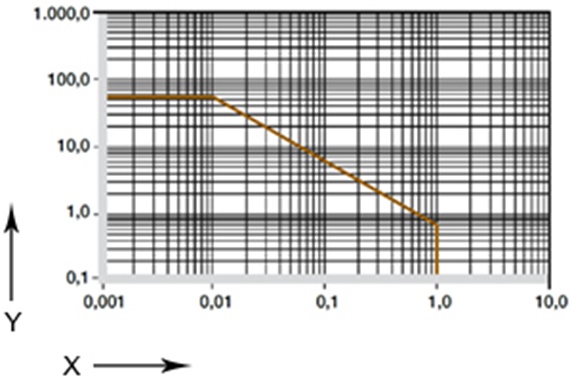

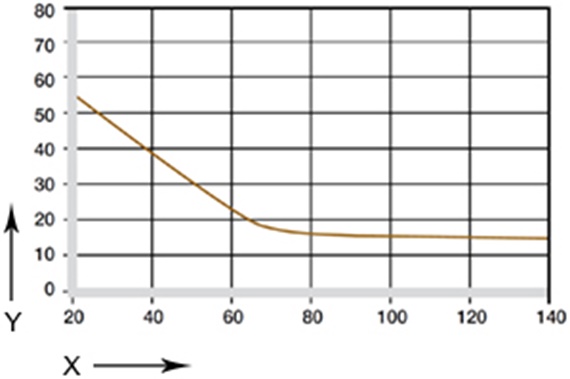

02. diagram: A javasolt maximális felületi nyomás a hőmérséklet függvényében (55 MPa nyomásérték +20 °C hőmérsékleten)

X = hőmérséklet [°C]
Y = terhelés [MPa]

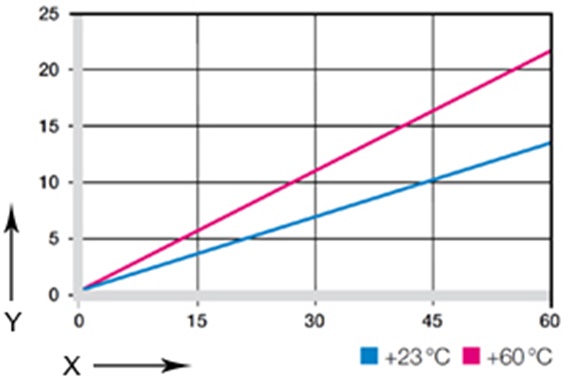

03. diagram: A nyomásterhelés és a hőmérsékleti értékek okozta alakváltozás

X = terhelés [MPa]
Y = alakváltozás [%]

Mechanikai tulajdonságok

A hőmérséklet növekedésével csökken az iglidur® Q290 siklócsapágyak nyomószilárdsága. Ezt a fordított arányosságot a 02. diagram szemlélteti. A rövid ideig megengedett +180 °C-os alkalmazási hőmérséklettel a megengedett felületi nyomás még mindig nagyobb, mint 10 MPa. A javasolt maximális felületi nyomás egy mechanikai anyagparaméter. Ebből nem vonható le semmilyen következtetés a tribológiai tulajdonságokra vonatkozóan.

m/s	Forgás	Oszcillálás	Lineáris
Folyamatos	0,8	0,6	1
Rövid idejű	2	1,4	2

02. táblázat: maximális felületi sebesség

Engedélyezett felületi sebesség

Az iglidur® Q290 jellemző alkalmazásai például a közepes és nagy terhelésű alternáló mozgások, viszonylag alacsony sebességen. Azonban viszonylag nagy sebességek is elérhetők. A 03. táblázatban megjelenített sebességek az alacsony csapágyterhelés küszöbértékei. Nem nyújtanak tájékoztatást az ezen paraméterek melletti kopásállóságról.

Hőmérsékletek

A maximum +140 °C-os tartós alkalmazási hőmérséklet révén az iglidur® Q290 használható például mezőgazdasági, építőipari gépekben és haszongépjárművekben. A +80 °C-os működési hőmérséklet felett egy kiegészítő tengelyirányú biztosíték szükséges a csapágyhoz, mivel ettől a hőmérséklettől kezdődően a bepréselés nem biztosít elég rögzítést.

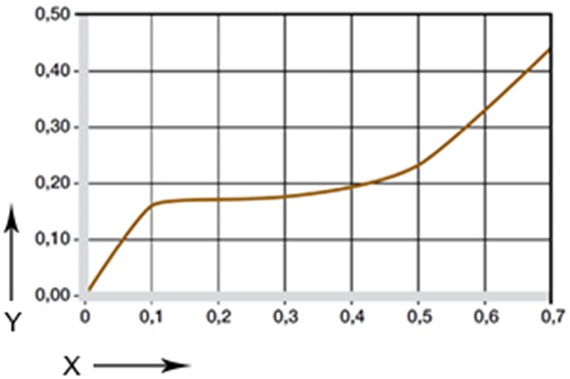

04. diagram: A súrlódási együtthatók a felületi sebesség függvényei, p = 0,75 MPa

X = felületi sebesség [m/s]
Y = súrlódási együttható μ

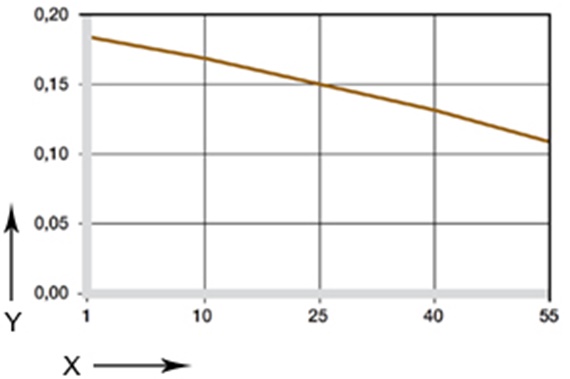

05. diagram: A súrlódási együtthatók a terhelés függvényei, v = 0,01 m/s

X = terhelés [MPa]
Y = súrlódási együttható (μ)

Súrlódás és kopás

Vegye figyelembe, hogy a durva felszínű csúszófelület növeli a kopást. Az iglidur® Q290 csapágyak súrlódási együtthatója jelentősen nő a felületi sebesség növekedésével párhuzamosan.

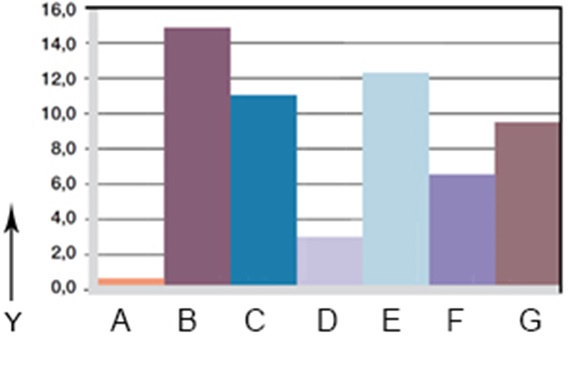

06. diagram: Kopás, különböző tengelyanyagú forgó alkalmazásoknál, p = 1 MPa, v = 0,3 m/s

X = tengelyanyag
Y = kopás [μm/km]

A = alumínium, keményanodizált
B = automatikusan csavart acél
C = Cf53
D = Cf53, keménykrómozott
E = HR karbonacél
F = 304 rozsdamentes acél
G = nemesacél

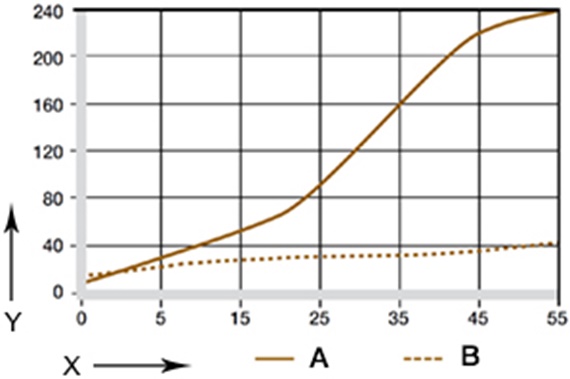

tengelyanyagok

Általánosságban nagyobb terhelésekhez kb. 10 MPa értéktől ajánlatos edzett tengelyeket használni. Ez azonban a gyakorlatban nem jellemző, különösen korrózióálló bevonat esetén. Ezért az iglidur® Q290 anyag nagyon hatásos az ilyen alkalmazásokban.

közepes	ellenállás
Alkohol	+ to 0
hidrokarbonok	+
adalékanyagmentes zsírok és olajak	+
üzemanyagok	+
hígított savak	0 to -
erős savak	-
Hígított lúgok	+
Erős lúgok	+ to 0

+ ellenálló      0 korlátozottan ellenálló      – nem ellenálló
Minden előírás szobahőmérsékleten [+20 °C] értendő
05. táblázat: az iglidur® A290 vegyszerállósága

Elektromos tulajdonságok

Jellemző érintkezési ellenállás	> 1012 Ω cm
felületi ellenállás	> 1012 Ω

Sugárzással szembeni ellenállás

Az iglidur® Q290 anyagból készült siklócsapágyak 3 × 102 Gy értékig ellenállnak a sugárzásnak.


UV-álló

Az iglidur® Q290 siklócsapágyak jó ellenállást mutatnak az UV sugarakkal és egyéb környezeti hatásokkal szemben.


Vákuum

Vákuumban minden nedvességtartalom elpárolog. Vákuumban csak korlátozottan használható.


Nedvességfelvétel

Normál környezeti feltételek mellett az iglidur® Q290 siklócsapágyak nedvességfelvétele a tömeg 3,0%-a. A telítettségi határ vízben a tömeg 9,3%-a.

Átmérő d1 [mm]	Tengely h9 [mm]	iglidur® A290 D11 [mm]	Ház H7 [mm]
és 3 között	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025

07. táblázat: Az iglidur® Q290 csapágyak fontos tűrési értékei a bepréselés után, az ISO 3547-1 szabványnak megfelelően

Beszerelési tűrésértékek

Az iglidur® Q290 siklócsapágyak standard csapágyak h tűrésű tengelyekhez (minimum h9-es tűrés javasolt). A csapágyak a h7 tűrésre gyártott házakba való bepréseléshez készültek. Névleges méretű házba történő beszerelést követően a belső átmérő automatikusan beáll az E10 tűrésnek megfelelően. Bizonyos méreteknél a falvastagság függvényében változik a tűrés (lásd a termékválaszték-táblázatot).
