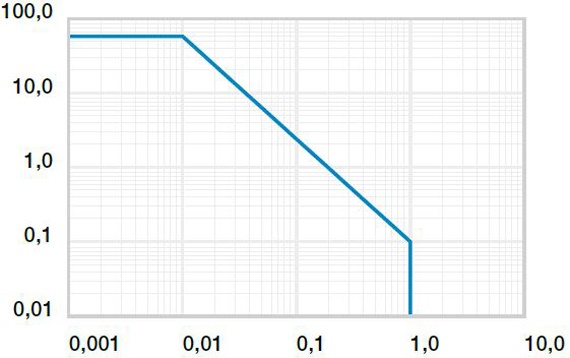

iglidur® P230 – anyagadatok

02. diagram: A javasolt maximális felületi nyomás a hőmérséklet függvényeként (60 MPa nyomásérték +20 °C-on)

X = hőmérséklet [°C]
Y = terhelés [MPa]

Mechanikai tulajdonságok

Az iglidur® P230 siklócsapágyak nyomószilárdsága a hőmérséklet növekedésével csökken. Ezt a fordított arányosságot a 02. diagram szemlélteti. A javasolt maximális felületi nyomás egy mechanikai anyagparaméter. Ebből nem vonható le semmilyen következtetés a tribológiai tulajdonságok kapcsán.

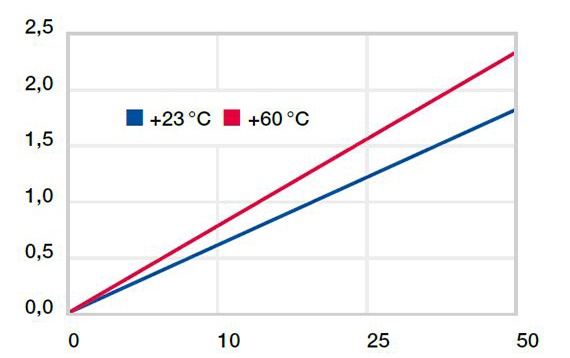

03. diagram: A nyomás és a hőmérséklet okozta alakváltozás

X = terhelés [MPa]
Y = alakváltozás [%]

A 03. ábra az iglidur® P230 radiális nyomás függvényében végbemenő hajlékony alakváltozását szemlélteti. 60 MPa javasolt maximális felületi nyomás alatt alakváltozásuk szobahőmérsékleten kevesebb mint 3%. Ennél az értéknél a műanyag alakváltozása elhanyagolható mértékű. Azonban függ a terhelés működési ciklusától.

Maximális működési sebesség

m/s	Forgás	Oszcillálás	Lineáris
Folyamatos	1,0	0,7	3,0
Rövid idejű	2,0	1,4	4,0

02. táblázat: maximális felületi sebesség

Engedélyezett felületi sebesség

Az iglidur® P230 anyagot kis és átlagos felületi sebességekhez fejlesztették ki. Folyamatos működés közben maximum 1,0 m/s (forgási) vagy 3,0 m/s (lineáris) sebesség engedélyezett. A 02. táblázatban megadott maximális értékek csak alacsony nyomás mellett érhetők el. Az adott sebességek mellett a súrlódás a növelheti a hőmérsékletet a folyamatos működéshez megengedett maximális szintig. A gyakorlatban azonban ezt a szintet csak ritkán éri el a változó alkalmazási körülmények miatt.

iglidur® P230	Felhasználási hőmérséklet
Minimális	-30°C
Max. tartós	+110°C
Maximális, rövid idejű	+180°C
Kiegészítő biztonsági tengely	+100°C

03. táblázat: hőmérsékleti határok

Hőmérséklet

A maximális tartós +110 °C-os alkalmazási hőmérsékletnek köszönhetően az iglidur® P230 sokféle területen alkalmazható. Ha ennél magasabb hőmérsékletre van szükség, akkor a népszerű iglidur® G (+130 °C) vagy az új standard iglidur® G1 (+180 °C) anyagok állnak rendelkezésre. A csapágyrendszerben érvényesülő hőmérsékletek szintén befolyásolják a kopást. A hőmérséklet növekedésével párhuzamosan a kopás is nő. +100 °C fölötti hőmérsékletek esetében kiegészítő rögzítés szükséges.

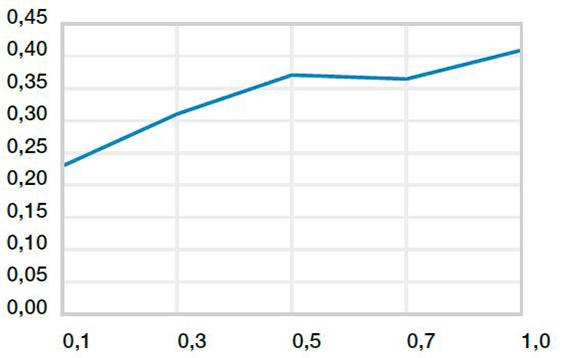

04. diagram: A súrlódási együttható a felületi sebesség függvényeként, p = 1 MPa

X = felületi sebesség [m/s]
Y = súrlódási együttható μ

Súrlódás és kopás

A súrlódási együttható (µ) a kopásállósághoz hasonlóan a terheléssel párhuzamosan változik (04. diagram).


iglidur® P230	száraz	Zsírok	olaj	víz
C.  o. S. µ	0,13 - 0,32	0,09	0,04	0,04

04. táblázat: Súrlódási együttható acél felületen
(Ra = 1 µm, 50 HRC)

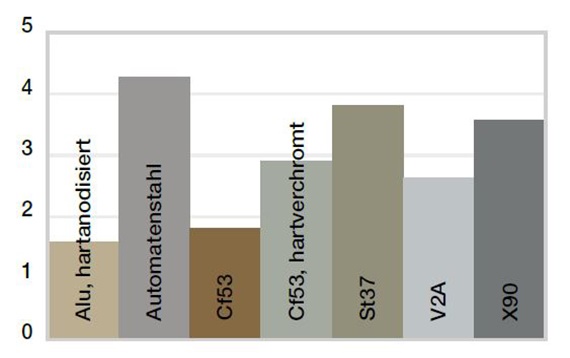

05. diagram: Kopás, forgás különböző tengelyanyagokkal, nyomás, p = 1 MPa, v = 0,3 m/s

X = tengelyanyag
Y = kopás [μm/km]

tengelyanyagok

A 05. diagram iglidur® P230 anyagból készült siklócsapágyas különböző tengelyanyagok teszteredményeit mutatja. 1 MPa radiális terheléssel végzett forgó mozgások esetében a kopás minden tengelyen alacsony, a „puha” tengelytípusok magasabb kopási együtthatót mutatnak. Az elfordulási és a forgási mozgások összehasonlítása (06. diagram) kevesebb eltérést mutat, sok más egyéb iglidur® anyag esetében. Az iglidur® P230 az alacsony és közepes terhelésekre való korlátozottsága nyilvánvaló.

06. diagram: Kopás a Cf53 edzett és köszörült acéltengellyel rendelkező oszcilláló és forgó alkalmazások esetében, a terhelés függvényében

X = terhelés [MPa]
Y = kopás [μm/km]

Vegyi anyagok	ellenállás
Alkohol	+ max. 0
hidrokarbonok	+
adalékanyagmentes zsírok és olajak	+
üzemanyagok	+
hígított savak	+
erős savak	+
Hígított lúgok	+
Erős lúgok	+

+ ellenálló      0 korlátozottan ellenálló      – nem ellenálló

Minden előírás szobahőmérsékleten [+20 °C] értendő
04. táblázat: vegyszerekkel szembeni ellenállás

Nedvességfelvétel

Az iglidur® P230 párafelvétele kb. 0,1% tömeg normál környezeti feltételek között. A telítettségi határ vízben a tömeg 0,3%-a. Ez az alacsony nedvességfelvétel messze alatta van az iglidur® M250 vagy az iglidur® G értékeinek.

Sugárzással szembeni ellenállás

Az iglidur® P230 anyagból készült siklócsapágyak csak korlátozottan használhatók radioaktív sugárzású környezetben. 3–10² Gy értékig ellenállnak a sugárzásnak.

UV-álló

Az iglidur® P230 siklócsapágyak jó ellenállást mutatnak az UV-sugárzással szemben.

Vákuum

Vákuumban minden jelenlévő nedvesség gőzként elpárolog. Vákuumban történő használata csak párátlanított iglidur® P230 csapágyakkal lehetséges.

Elektromos tulajdonságok

Az iglidur® P siklócsapágyak elektromosan szigetelők.

Fajlagos térfogati ellenállás	> 1012 Ωcm
felületi ellenállás	> 1011 Ω

Ø d1 [mm]	Ház H7 [mm]	Siklócsapágy E10 [mm]	Tengely h9 [mm]
és 3 között	+0,000 +0,010	+0,014 +0,054	-0,025 +0,000
> 3–6	+0,000 +0,012	+0,020 +0,068	-0,030 +0,000
> 3–6	+0,000 +0,015	+0,025 +0,083	-0,036 +0,000
> 3–6	+0,000 +0,018	+0,032 +0,102	-0,043 +0,000
> 3–6	+0,000 +0,021	+0,040 +0,124	-0,052 +0,000
> 3–6	+0,000 +0,025	+0,050 +0,150	-0,062 +0,000
> 3–6	+0,000 +0,030	+0,060 +0,180	-0,074 +0,000
> 3–6	+0,000 +0,035	+0,072 +0,212	-0,087 +0,000
> 3–6	+0,000 +0,040	+0,085 +0,245	-0,100 +0,000

05. táblázat: A siklócsapágyak fontos tűrési értékei a bepréselés után, az ISO 3547-1 szabványnak megfelelően



Beszerelési tűrésértékek

Az iglidur® P230 siklócsapágyak standard csapágyak h tűrésű tengelyekhez (minimum h9-es tűrés javasolt). A csapágyak a h7 tűrésű házakba való bepréseléshez készültek. Névleges méretű házba történő beszerelést követően a belső átmérő automatikusan beáll az E10 tűrésnek megfelelően. Bizonyos méreteknél a falvastagság függvényében változik a tűrés (lásd a termékválaszték-táblázatot).
