Profilgörgős e-chain® P4 energialánc: nagy kábeltömeghez és sebességhez

Világszerte több mint 1000 rendszert használnak hagyományos görgős energialáncokkal. Az ipar, különösen a darugyártás, egyre nagyobb követelményeket támaszt az úthossz, a töltési tömeg, a speciális és magas kinyúlási sebesség tekintetében, mindezt zökkenőmentes működéssel. A P4 rendszerrel eleget tudunk tenni ezeknek az igényeknek. Az ilyen jellegű rendszerek tervezésébe ajánlott bevonni mérnök csapatunkat - az árajánlatot gyorsan elkészítjük. Kérjük, keressen minket bizalommal.

P4 görgős energialánc
  • A görgős és görgő nélküli energialáncok osztása azonos
  • A felső vezetőelemen futó görgők áthaladnak az alsó vezetőelemen futó görgőkön (nem egymáson haladnak mint a korábbi görgős energialáncok esetében), és ez rendkívül sima futást tesz lehetővé
  • „Rögzített” görgő az oldalsó részbe integrálva
  • Nagy elmozdulások (800 m-ig), nagy további terhelés (30 kg/m-ig)
  • Nagy elmozdulásokhoz és akár 10 m/s sebességig
  • AUTO-GLIDE keresztlécek biztosítják a biztonságos vezetést nagy elmozdulásokon
  • 2 belső magassággal elérhető (32 és 42 mm)
  • Moduláris P4 rendszer az E4 rendszer belső elválasztásával
  • Az energialánc mozgatásához szükséges hajtóerő jelentős csökkenése kevesebb mint 25%-ra
  • Felszerelhető i.Sense állapotfelügyeleti rendszerrel
További előnyök egy pillanat alatt

Műszaki adatok:

siklási sebesség siklási gyorsulás igumid G anyag, engedélyezett hőmérséklet °C Gyúlékonysági osztály, igumid G
≤ 6 [m/s] ≤ 50 [m/s2] -40°C/+120°C VDE 0304 IIC UL94-HB

Termékválaszték:

Termékválaszték:

P4.32

P4.32 sorozat
Belső magasság: 32 mm
Belső szélesség: 100 - 250 mm
Külső szélesség: 132 - 282 mm
Külső magasság: 54 mm
Hajlítási sugár: 150 - 200 mm

Kérjen most személyes tanácsadást
P4.42

P4.42 sorozat
Belső magasság: 42 mm
Belső szélesség: 100 - 200 mm
Külső szélesség: 154 - 254 mm
Külső magasság: 64 mm
Hajlítási sugár: 100 - 350 mm

Kérjen most személyes tanácsadást

A nagy úthosszak tesztelése

A görgős energialáncot 8 m/s maximális elmozdulási sebességgel teszteltük 200 m-es távolságon, ami 400 m úthossznak felel meg. A teljes mértékben automatikus rendszer számos különböző alkalmazási célt szimulál mind a gyorsulás, mind pedig a sebesség tekintetében. A tesztelt energialáncok és kábelek a szállítójármű mozgása által okozott mechanikai terhelés mellett a környezeti hatásoknak is ki voltak téve.

A P4 rendszer a való életben

Formázási technológia

Formázási technológia

Dinamikus lemezadagolás a P4 görgős energialáncok révén a különösen csendes, gyors és rezgésmentes működésért nagy sebesség és nagy kábeltömeg esetén.

  • Tovább a példákra
    • Rakodógép

    Rakodógépek

    Az egyenletesen futó energialánc és a bekötött kábelek tökéletes választásnak bizonyulnak a Gehring Group rakodógépének energia- és jelellátó rendszerében.

  • Tovább a példákra
    • Lineáris robot

    Lineáris robot

    A görgős energiaellátás állandó jelleggel ellenáll a lineáris robot nagy gyorsulásának és sebességének. Nem kell kompromisszumot kötni a gépek elérhetőségében.

  • Tovább a példákra

    • Ez is érdekelheti Önt

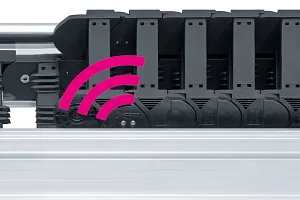

    P4,1 rendszer

    P4.1 rendszer
    A P4.1 görgős energialáncok legújabb generációja karbantartásmentes siklócsapágyakkal és intelligens kopásérzékelővel hosszabb élettartamot biztosít.

    Tovább a termékhez

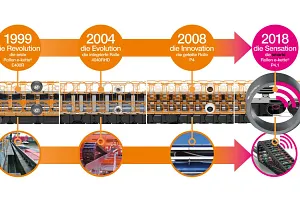

    A görgős energialánc fejlődési útja

    A görgős energialánc fejlődése
    Görgős energialáncainkat 20 éve folyamatosan fejlesztjük hosszú utakra és nagy igénybevételre. Csendes, alacsony vibráció és kopás, valamint 57 %-kal kevesebb erőfeszítés.

    Tovább a példákra

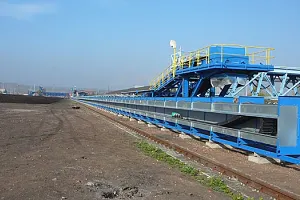

    Hosszú elmozdulási út

    Nagy elmozdulás
    Minden, amit a „nagy úthosszokról” tudni kell: megfelelő energialánc-rendszerek, alkalmazási területek, rendszer-összehasonlítások, tesztek, telepítési kézikönyv stb.

    Tovább a példákra
