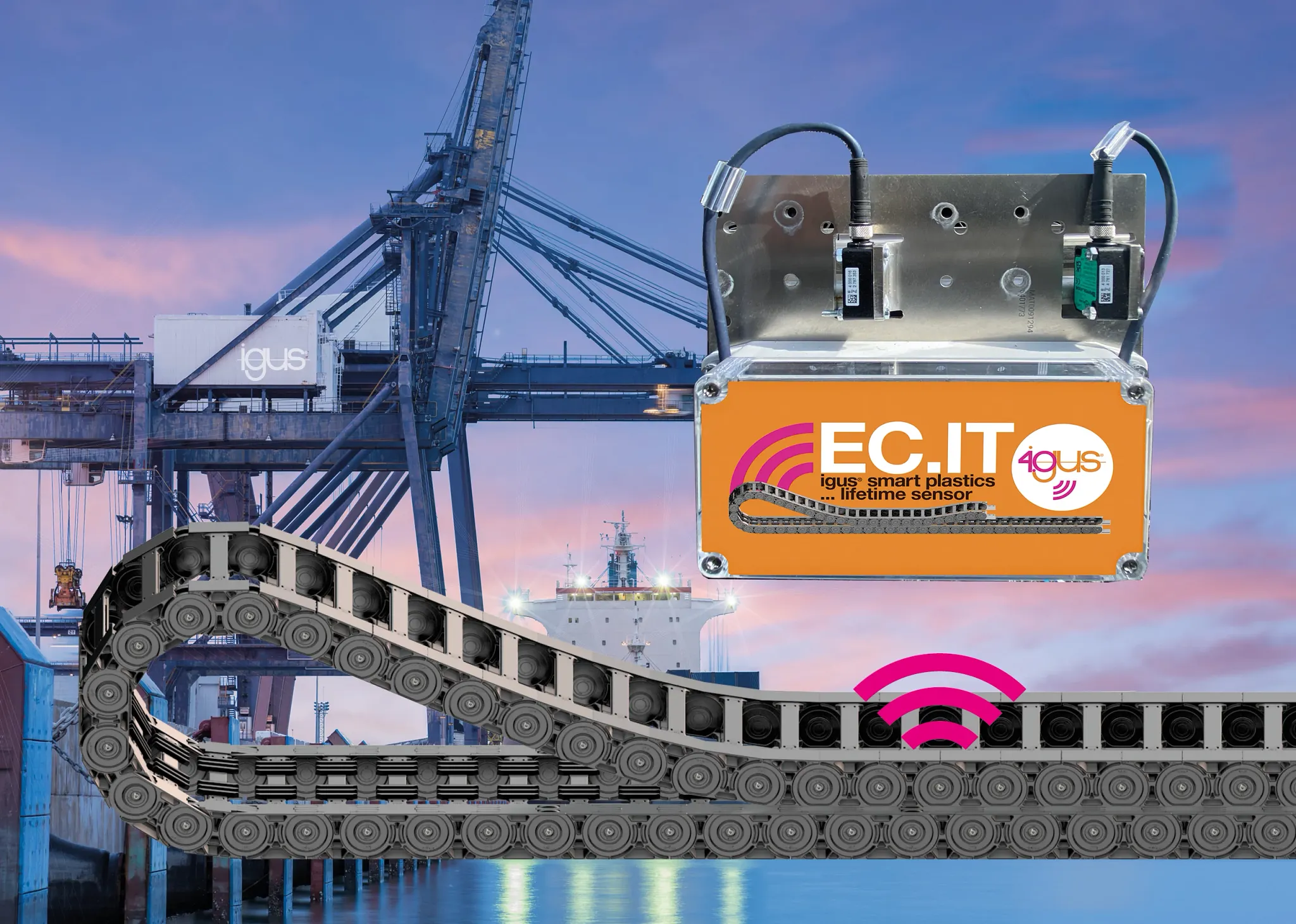

Az igus® rol e-chain® evolúciója

A gördülő energialánc nagy távolságokra és nagy igénybevételre

A görgős energialánc már mintegy 20 éve a hosszú utazási távolságok bevált energiaellátó rendszere. Az összes lineáris energialánc-rendszerünket jellemző sikeres kialakítás mellett rozsdamentes acél görgőkkel egészítettük ki, amelyek az energialáncot a nagy igénybevételű alkalmazásokhoz való energiaellátássá fejlesztik. Mivel az energialánc gördül és nem csúszik, csendesen és alacsony rezgéssel működik. A kopás lényegesen kisebb, mint a görgők nélküli változatnál, és a mozgáshoz szükséges erő is akár 57 %-kal kisebb.

További információk a legújabb generációról

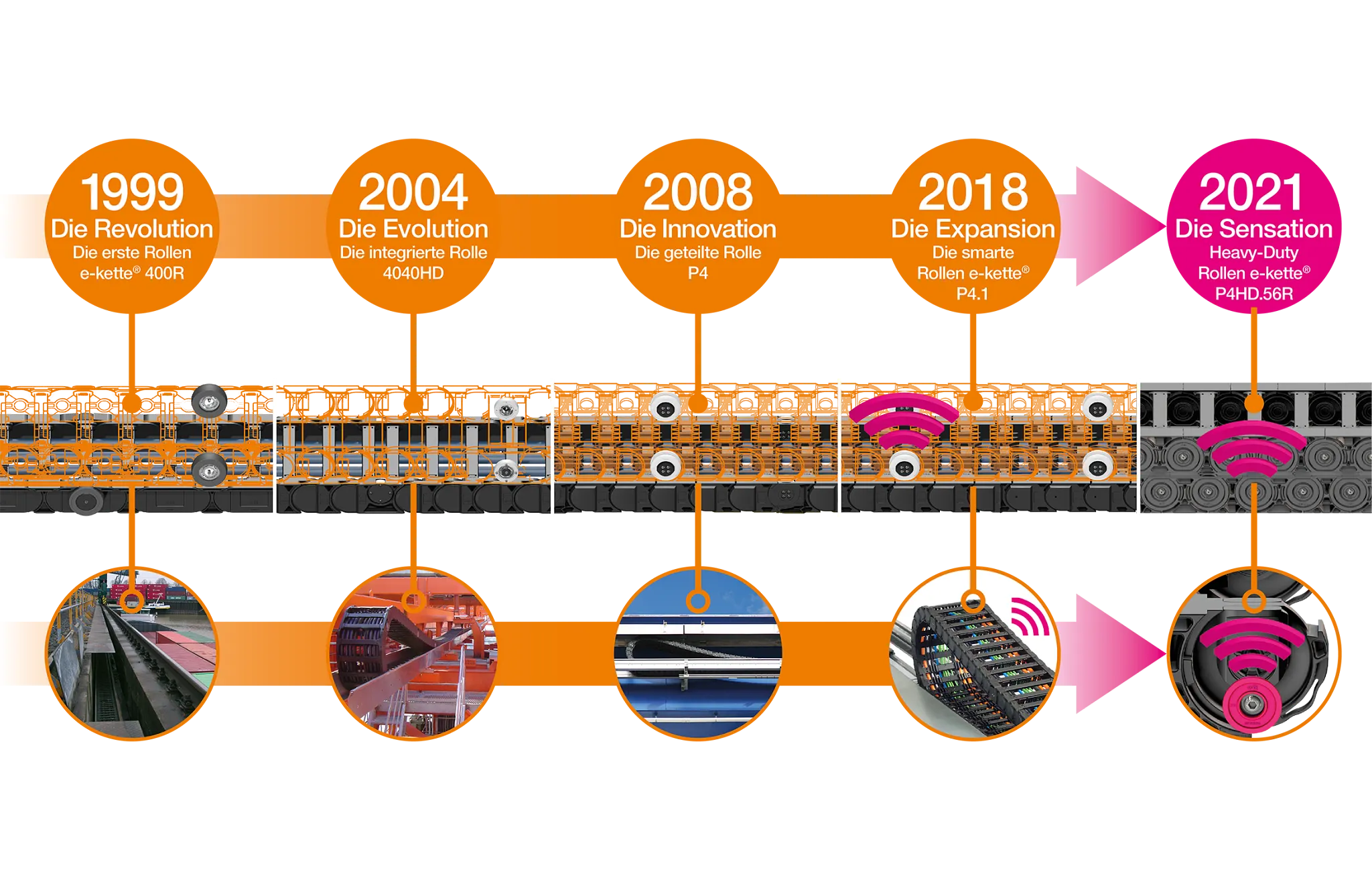

Az igus® görgők folyamatos fejlesztése e-chain® hosszú utazási távolságokra több mint 20 éve

1999 - A forradalom

Az első igus® görgős e-lánc® 130 méteres mozgástávolsággal egy darurendszer fő áramellátására Európában.

2004 - Az evolúció

Az integrált e-lánc® 4040RHD nagy teherbírású e-lánc® görgők egy STS daru használatában. A "HD változat" az e-chain® görgők HD változata világszerte az STS daru alkalmazások és a nagy hatótávolságú és nagy sebességű hajók kirakodó- és rakodógépek szabványává válik.

2008 - Az innováció

Az osztott görgős e-lánc® P4 kiegészíti a görgős e-lánc® család programját a nagyon nagy sebességű alkalmazásokhoz (<240 m/min.) és olyan rendszerekhez, ahol különös figyelmet fordítanak a zajszintre. Alkalmazás: Világszerte az STS darurendszereken, ASC darukon stb.

2018 - a bővítés

Az intelligens görgős e-lánc® P4.1 felváltja a P4-et, és tartós futóvá válik. A P4.1 lehetővé teszi az ASC daruk fő energia- és adatellátását nagyon nagy sebességnél (<300 m/perc). Alkalmazás: Világszerte az STS darurendszereken, ASC darukon stb.

A legizgalmasabb projektek az igus® e-chain görgőkkel®

Lignit kotrógép

615 méteres út és 2008 óta meghibásodás nélkül üzemel
Az 5050RHD sorozatú e-láncrendszerek® a korábban telepített festoon-rendszerekhez képest mostantól csökkenthetik a szükséges kábelhosszúságot, helyet takaríthatnak meg a telepítésnél, valamint biztonságosan és megbízhatóan vezethetnek minden médiumot, például vizet és energiát. Az 5050RHD sorozatot a Cseh Köztársaságban a nagy lignitkitermelő kotrógépben használják.

Lignitexkavátor

Szállítórendszer egy bányában

Hosszú, 550 m-es út extrém körülmények között
Az 5050HD sorozatú e-láncrendszert és a CF35 chainflex motoros kábelt 2008 októberében telepítették a minnesotai Superior-tó északi partján lévő bányába. Az út 550 m.

Szállítórendszer egy bányában

Szállítórendszerek

Energiaellátás kedvezőtlen környezeti feltételek mellett 2013 óta
Az igus energiaellátó rendszereket (5050RHD típusú rol e-chain, chainflex kábelek és push/pull érzékelő rendszer) szállítórendszerekben használják.

Szállítórendszerek

Hajó kirakodó

441 méteres út és 2001 óta meghibásodás nélkül működik.
Az 5050R sorozatú energialáncokat, a CFCrane chainflex kábeleket és az optikai kábeleket egy modern malajziai széntüzelésű erőmű hajórakodóiban használják. Minden energialánc teljes egészében rozsdamentes acél vezetővályúkkal van felszerelve, és ellenáll az időjárási körülményeknek.

Hajókirakodó

Födémkezelő daru

Előre összeszerelt energiaellátás forró, poros környezetben
A BANG Kranksysteme GmbH & Co. speciális követelményei alapján az energialánc és a kábel a födémszállító daru energiaellátására a BANG Kranksysteme GmbH Co. KG, az igus® technikusai görgős energialáncot javasoltak. Ezt előre összeszerelt készláncként tervezték és szállították® Basic System 5050RHD típus.

Táblák kezelésére szolgáló daru

Hajóról partra szállítható daru készenléti láncokkal

Hajóról partra történő daruzás

Biztonságos, intelligens energiaellátó rendszer zord környezetben
A hajóról partra járó daru nagysebességű futóműhajtásához az energia- és adatátvitelhez görgős energialáncot használnak.
A rendszert teljesen előre összeszerelve szállították az építőpanelre, így az ügyfél sok időt takarított meg a telepítés során, és nagymértékben kiküszöbölte a telepítési hibákat.

Hajóról szárazföldre rakodó daru

Az e-lánc szerepek evolúciós összehasonlítása®

E400R sorozat

1999
Az e-chain® láncszemek görgői lehetővé teszik a súrlódási együttható és ezáltal az energiaellátó rendszerekhez szükséges hajtási energia óriási mértékű csökkentését. Ez döntő tényező, különösen a hosszabb, 100 méternél hosszabb utazási távolságoknál, ami az igus® e-chain® görgőinek sikeréhez vezetett.

4040RHD sorozat

2004
Az e-chain görgő® második bővítési szakaszában a láncot minden kulcsfontosságú ponton megerősítették. Ebben a "Heavy Duty változatban", különösen a csap/furat kapcsolatot 100 %-kal, a megállófelületeket pedig több mint 30 %-kal növelték. Ez megduplázza a várható élettartamot a korábbi sorozathoz képest.

4040RHD sorozat

P4 rendszer

2008
A P4 a fejlődés új szakaszát jelenti. Jellemzője, hogy a kettős görgős kialakításnak köszönhetően lényegesen kevesebb zajjal és rezgéssel mozog, ami viszont növeli a rendszer várható élettartamát. Ugyanez
standard láncszemek és a görgős láncszemek azonos osztása mellett a sokszöghatás is csökkent.

P4,1 rendszer

2018
Az igus® e-chain® görgők legújabb bővítési fokozatában az élettartamot ismét jelentősen megnöveli a karbantartásmentes tribopolimer siklócsapágyak használata az e-chain láncszem csatlakozásában. Ezek opcionálisan az i.Sense állapotfigyelő rendszerrel is felszerelhetők, hogy megbízhatóan megjósolható legyen a rendszer várható élettartama. Az első e-chain® görgőkhöz képest a várható élettartam több mint háromszorosára nőtt.

P4.1 görgős energialánc

Robusztus és intelligens - Hogyan erősíti a digitálisan hálózatba kapcsolt energialánc az STS-darukat a rotterdami kikötőben?

Ingyenes esettanulmány letölthető
Ez az esettanulmány világosan leírja, hogyan tudott az EMO B.V. több mint 375 000 km-es futásteljesítményt elérni STS-daruival az igus® láncok a darukhoz®.

Tovább a PDF letöltéshez

Megbízhatóság még nagy távolságokon is ... az igus chainflex® kábelével®
Legnagyobb választék 1354 kábeltípussal motor-, adat-, busz- és hibrid rendszerekhez, és még sok máshoz. Kifejezetten mozgó alkalmazásokhoz kifejlesztett e-chain®.

CFCRANE.PUR motorkábel

A "különleges"-kábel a normál áron

A legmagasabb feszültségekhez és kimenetekhez
lángálló
UV- & olajálló

Tovább a példákra

DNV-GL és NEK kábelek

Tanúsított és ellenáll a sárnak és a szennyeződésnek

Egyedülálló a világon a DNV-GL jóváhagyásával
Sárálló a NEK 606 szerint
Több mint 370 tanúsított termék minden csőtípushoz

Tovább a példákra

CF310.UL egyvezetékes kábel

Különböző megtakarítási lehetőségek kihasználása egyetlen maggal

1. előny: Csökkentett beépítési hely
2. előny: költségcsökkentés
3. előny: hosszabb élettartam

Tovább a példákra

További információ

Prospektus

"Az e-lánc szerepek fejlődése®" (PDF)

Letöltés most!

igus rendszer garancia

Minden alkalmazás más és más. igus® A jótállási jegyeket egyedileg állítják ki az Ön alkalmazásához. Érdeklődjön az igus® garanciáról: "Lánc, kábel, garancia"

smart plastics

Információs brosúra az i.Sense állapotfigyelő rendszerekről és az i.Cee prediktív karbantartási rendszerekről.

Letöltés most!
