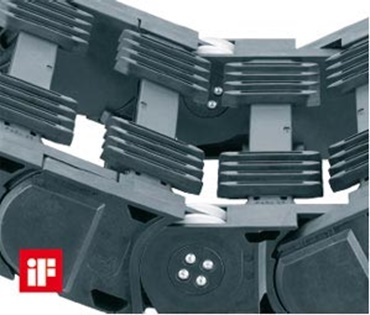

Profilgörgős e-chain® P4 energialánc: nagy kábeltömeghez és sebességhez

Világszerte több mint 1000 rendszert használnak hagyományos görgős energialáncokkal. Az ipar, különösen a darugyártás, egyre nagyobb követelményeket támaszt az úthossz, a töltési tömeg, a speciális és magas kinyúlási sebesség tekintetében, mindezt zökkenőmentes működéssel. A P4 rendszerrel eleget tudunk tenni ezeknek az igényeknek. Az ilyen jellegű rendszerek tervezésébe ajánlott bevonni mérnök csapatunkat - az árajánlatot gyorsan elkészítjük. Kérjük, keressen minket bizalommal.

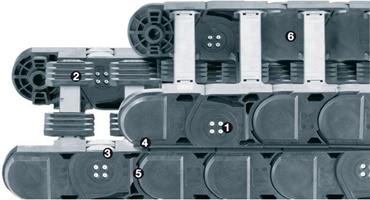

A görgős és görgő nélküli energialáncok osztása azonos

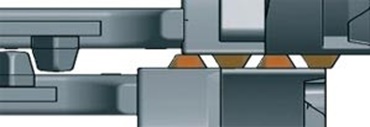

A felső vezetőelemen futó görgők áthaladnak az alsó vezetőelemen futó görgőkön (nem egymáson haladnak mint a korábbi görgős energialáncok esetében), és ez rendkívül sima futást tesz lehetővé

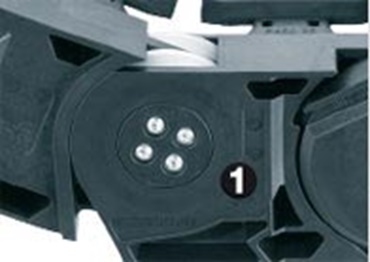

„Rögzített” görgő az oldalsó részbe integrálva
Nagy elmozdulások (800 m-ig), nagy további terhelés (30 kg/m-ig)
Nagy elmozdulásokhoz és akár 10 m/s sebességig
AUTO-GLIDE keresztlécek biztosítják a biztonságos vezetést nagy elmozdulásokon
2 belső magassággal elérhető (32 és 42 mm)

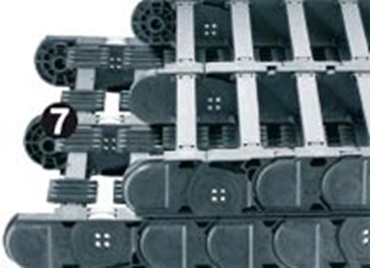

Moduláris P4 rendszer az E4 rendszer belső elválasztásával
Az energialánc mozgatásához szükséges hajtóerő jelentős csökkenése kevesebb mint 25%-ra
Felszerelhető i.Sense állapotfelügyeleti rendszerrel

További előnyök egy pillanat alatt

Műszaki adatok:

siklási sebesség	siklási gyorsulás	igumid G anyag, engedélyezett hőmérséklet °C	Gyúlékonysági osztály, igumid G
≤ 6 [m/s]	≤ 50 [m/s2]	-40°C/+120°C	VDE 0304 IIC UL94-HB

Termékválaszték:

P4.32 sorozat

Belső magasság: 32 mm
Belső szélesség: 100 - 250 mm
Külső szélesség: 132 - 282 mm
Külső magasság: 54 mm
Hajlítási sugár: 150 - 200 mm

Kérjen most személyes tanácsadást

P4.42 sorozat

Belső magasság: 42 mm
Belső szélesség: 100 - 200 mm
Külső szélesség: 154 - 254 mm
Külső magasság: 64 mm
Hajlítási sugár: 100 - 350 mm

Kérjen most személyes tanácsadást

A nagy úthosszak tesztelése

A görgős energialáncot 8 m/s maximális elmozdulási sebességgel teszteltük 200 m-es távolságon, ami 400 m úthossznak felel meg. A teljes mértékben automatikus rendszer számos különböző alkalmazási célt szimulál mind a gyorsulás, mind pedig a sebesség tekintetében. A tesztelt energialáncok és kábelek a szállítójármű mozgása által okozott mechanikai terhelés mellett a környezeti hatásoknak is ki voltak téve.

A P4 rendszer a való életben

Formázási technológia

Dinamikus lemezadagolás a P4 görgős energialáncok révén a különösen csendes, gyors és rezgésmentes működésért nagy sebesség és nagy kábeltömeg esetén.

Tovább a példákra

Rakodógépek

Az egyenletesen futó energialánc és a bekötött kábelek tökéletes választásnak bizonyulnak a Gehring Group rakodógépének energia- és jelellátó rendszerében.

Tovább a példákra

Lineáris robot

A görgős energiaellátás állandó jelleggel ellenáll a lineáris robot nagy gyorsulásának és sebességének. Nem kell kompromisszumot kötni a gépek elérhetőségében.

Tovább a példákra

Ez is érdekelheti Önt

P4.1 rendszer

A P4.1 görgős energialáncok legújabb generációja karbantartásmentes siklócsapágyakkal és intelligens kopásérzékelővel hosszabb élettartamot biztosít.

Tovább a termékhez

A görgős energialánc fejlődése

Görgős energialáncainkat 20 éve folyamatosan fejlesztjük hosszú utakra és nagy igénybevételre. Csendes, alacsony vibráció és kopás, valamint 57 %-kal kevesebb erőfeszítés.

Tovább a példákra

Nagy elmozdulás

Minden, amit a „nagy úthosszokról” tudni kell: megfelelő energialánc-rendszerek, alkalmazási területek, rendszer-összehasonlítások, tesztek, telepítési kézikönyv stb.

Tovább a példákra
