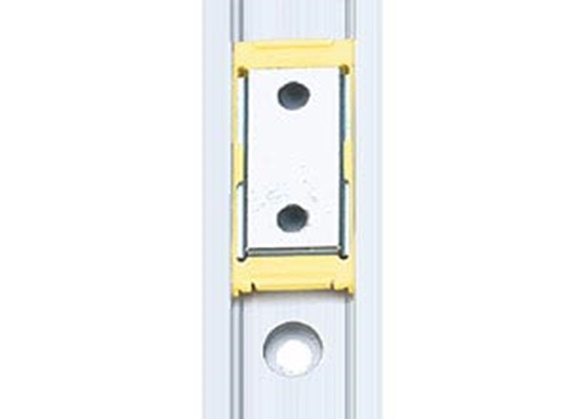

drylin® N – NK-01-27 alacsony profilú lineáris vezetőrendszer

Rendelési sz.	Max. sínhossz	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	A sín tömege	Ár/m
	[L max.]				Min.	max.				[mm²]	[mm²]	[g/m]
NS-01-27	3000	27	60	0	20	20/49,5	9	1,1	M4	6524	588	290	23,85 EUR
NS-01-27-UNGEBOHRT	3000	27	0	0	0		9	1,1	0	6524	588	290	21,71 EUR
NS-01-27-AR	3000	27	60	0	20	20/49,5	9	1,1	M4	6524	588	290	28,63 EUR

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

Ha furat nélküli sínt szeretne, kérjük, tüntesse fel a megjegyzéseknél a következőt: „Furat nélkül”.
* lapos fejű hengeres csavar esetén

01-es változat: Csúszka átmenő furattal

Rendelési sz.	Megnevezés	A csúszka tömege
		[g]
NW-01-27	Rögzített csúszka	10,8	3,16 EUR
NW-01-27-HT	Rögzített csúszka, max. 130 °C-ig	10,8	7,91 EUR
NW-01-27-P	Rögzített csúszka előterheléssel	10,8	3,16 EUR
NW-01-27-LLY	Rögzített csúszka, y irányban önbeálló csapágy	10,8	3,16 EUR
NW-01-27-LLZ	Rögzített csúszka, z irányban önbeálló csapágy	10,8	3,16 EUR
NW-01-27-LLYZ	Rögzített csúszka, y és z irányban önbeálló csapágy	10,8	3,16 EUR

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

01-es változat: Méretek [mm] – vezetőcsúszkák

Cikk- sz.	H	A	C	C1	C2	A2	H2	K4	Spmin.	DpØmin.	Tömeg
	±0,35										[g/m]
NW-01-27	9,5	14	40	30	20	0	1,5	0	0	0	10,8
NW-01-27-HT	9,5	14	40	30	20	0	1,5			0	10,8
NW-01-27-P	9,5	14	40	30	20	0	1,5		0	0	10,8
NW-01-27-LLY	9,5	14	40	30	20	0	1,5		0	0	10,8
NW-01-27-LLZ	9,5	14	40	30	20	0	1,5		0	0	10,8
NW-01-27-LLYZ	9,5	14	40	30	20	0	1,5		0	0	10,8

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

11-es változat: Csúszka átmenő furattal, fröccsöntött

Rendelési sz.	Megnevezés	A csúszka tömege
		[g]
NW-11-27-80	Kocsi átmenő furattal	25	6,33 EUR
NW-11-27	Fröccsöntött csúszka	10,8	3,16 EUR
NW-11-27-LLY	Fröccsöntött csúszka, y irányban önbeálló csapágy	10,8	3,16 EUR
NW-11-27-LLZ	Fröccsöntött csúszka, z irányban önbeálló csapágy	10,8	3,16 EUR
NW-11-27-LLYZ	Fröccsöntött csúszka, y és z irányban önbeálló csapágy	10,8	3,16 EUR

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

11-es változat: Méretek [mm] – vezetőcsúszkák

Cikk- sz.	H	A	C	C1	C2	A2	H2	K4	Spmin.	DpØmin.	Tömeg
	±0,35										[g/m]
NW-11-27-80	9,5	14	80	76	60	0	1,2	-	5	6,5	25
NW-11-27	9,5	14	34	30	20	0	1,5		0	0	10,8
NW-11-27-LLY	9,5	14	34	30	20	0	1,5		0	0	10,8
NW-11-27-LLZ	9,5	14	34	30	20	0	1,5		0	0	10,8
NW-11-27-LLYZ	9,5	14	34	30	20	0	1,5		0	0	10,8

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

Teljes rendszer rendelése

A konfigurálás néhány lépésben elvégezhető:

1. A csúszkák számának kiválasztása
2. A csúszka típusának kiválasztása
3. A sínhossz megadása mm-ben
4. A csúszkaopciók kiválasztása
5.

Tipp:

További részletes információkat az alábbi rajzokon, illetve a lent hivatkozott oldalakon találhat. Az egyes önbeálló csapágyopciók pontos adatait a megtervezés szabályaiban találhatja meg.

1

önbeálló csapágy nélkül

2

Önbeálló csapágy a „z” irányban

3

Önbeálló csapágy az „y” irányban

4

Önbeálló csapágy az „yz” irányban
