drylin® N – NK-02-80 alacsony profilú lineáris vezetőrendszer

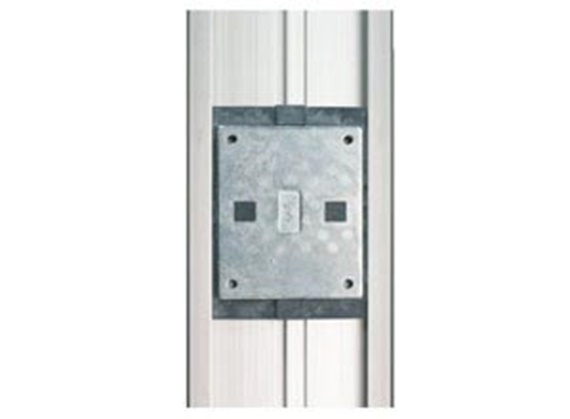

02-es változat – standard, menetes furattal

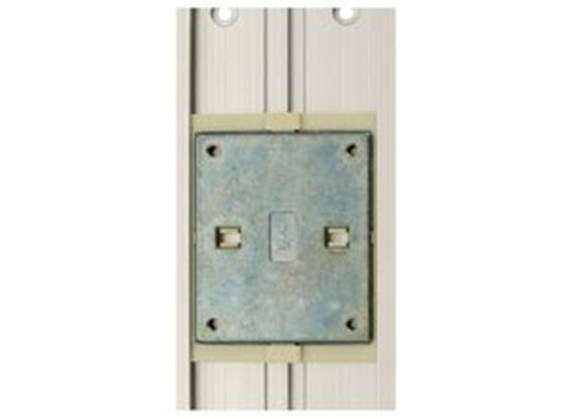

12-es változat – bevonattal ellátott, menetes furattal

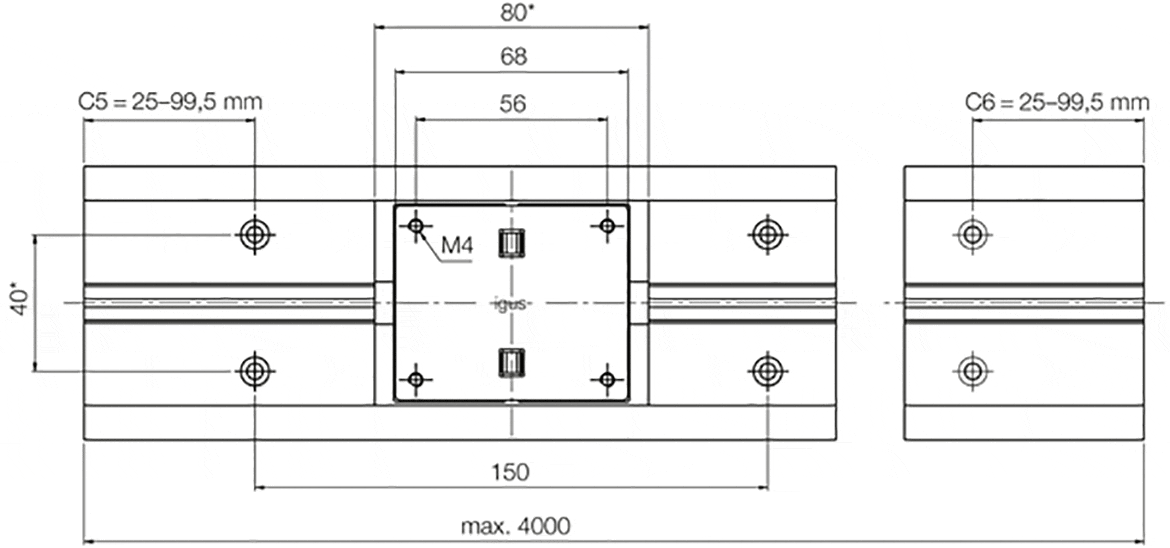

Cikksz.	Max. sínhossz	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Sín tömege	Ár/m
	[L max.]				Min.	max.				[mm²]	[mm²]	[g/m]
NS-01-80	4000	80	150	40	25	99,5	11	1,5	M4	271200	2900	1140	38,99 EUR
NS-01-80-AR	4000	80	150	0	20	99,5	11	1,5		27120	2900	1140	46,78 EUR
NS-01-80-UNGEBOHRT	4000	80	0	0			11	1,5		27120	2900	1140	34,90 EUR

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

Ha furat nélküli sínt szeretne, kérjük, tüntesse fel a megjegyzéseknél a következőt: „Furat nélkül”.
* lapos fejű hengeres csavar esetén

02-es változat – standard, menetes furattal:

Rendelési sz.	Megnevezés	A csúszka tömege
		[g]
NW-02-80	Normál csúszka	100	7,37 EUR
NW-02-80-LLY	Normál csúszka, y irányban önbeálló csapágy	100	7,37 EUR
NW-02-80-LLZ	Normál csúszka, z irányban önbeálló csapágy	100	7,37 EUR
NW-02-80-LLYZ	Normál csúszka, y és z irányban önbeálló csapágy	100	7,37 EUR

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

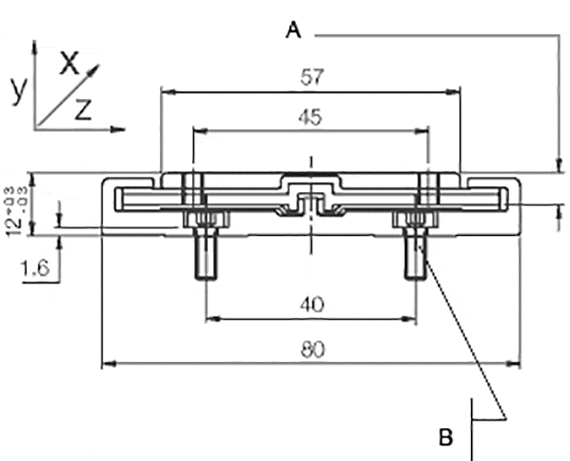

02-es változat: Méretek [mm] – vezetőcsúszkák

Cikk- sz.	H	A	C	C1	C2	A2	H2	K4	Spmin.	DpØmin.	Tömeg
	±0,35										[g/m]
NW-02-80	12	57	80	68	56	45	0	M4	0	0	100
NW-02-80-LLY	12	57	80	68	56	45	0	M4	0	0	100
NW-02-80-LLZ	12	57	80	68	56	45	0	M4	0	0	100
NW-02-80-LLYZ	12	57	80	68	56	45	0	M4	0	0	100

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

12-es változat – bevonattal ellátott, menetes furattal:

Rendelési sz.	Megnevezés	A csúszka tömege
	:	[g]
NW-12-80	Fröccsöntött csúszka	100	7,37 EUR
NW-12-80-LLY	Fröccsöntött csúszka, y irányban önbeálló csapágy	100	7,37 EUR
NW-12-80-LLZ	Fröccsöntött csúszka, z irányban önbeálló csapágy	100	7,37 EUR
NW-12-80-LLYZ	Fröccsöntött csúszka, y és z irányban önbeálló csapágy	100	7,37 EUR

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

12-es változat: Méretek [mm] – vezetőcsúszkák

Cikk- sz.	H	A	C	C1	C2	A2	H2	K4	Spmin.	DpØmin.	Tömeg
	±0,35										[g/m]
NW-12-80	12	57	83	68	56	45	0	M4	0	0	100
NW-12-80-LLY	12	57	83	68	56	45	0	M4	0	0	100
NW-12-80-LLZ	12	57	83	68	56	45	0	M4	0	0	100
NW-12-80-LLYZ	12	57	83	68	56	45	0	M4	0	0	100

További információk a kiválasztott alkatrésszel kapcsolatban:

3D-CAD

Upit za uzorak

PDF

Ajánlatkérés

myCatalog

Teljes rendszer rendelése

A konfigurálás néhány lépésben elvégezhető:

1. A csúszkák számának kiválasztása
2. A csúszka típusának kiválasztása
3. A sínhossz megadása mm-ben
4. A csúszkaopciók kiválasztása
5.

Tipp:

További részletes információkat az alábbi rajzokon, illetve a lent hivatkozott oldalakon találhat. Az egyes önbeálló csapágyopciók pontos adatait a megtervezés szabályaiban találhatja meg.

1

önbeálló csapágy nélkül

2

Önbeálló csapágy a „z” irányban

3

Önbeálló csapágy az „y” irányban

4

Önbeálló csapágy az „yz” irányban
