A működési elv részletei

Száraz működés, kenés nélkül

A drylin® lineáris csapágyrendszereket száraz futásra tervezték. Ennek következtében minden alkalmazás védett a zsírral vagy olajjal való szennyeződés ellen. Még a durva szennyeződésben vagy homokban való alkalmazás is lehetséges.

igus® által tesztelt

Érzéketlenség szennyeződésekre

A szennyeződés részecskéit maga a mozgás pergeti le az érintkező felületről. Itt a csúszkák homlokoldala törlőelemként működik. Az érintkezési felület tiszta marad.

Alkalmazási példa

Betonvágó gép

A persely szennyeződése korábban rendszeresen elakadást, sőt tengelytörést eredményezett. A drylin® használatának köszönhetően a gép most teljesen hibátlanul működik.

A működési elv részletei

Csendes

A gördülő működési elvről csúszóra váltás a működési zajt is jelentősen csökkentette. Nem tapasztalható a kemény csúszó ellendarab felgördülése, illetve a golyók éles zajjal járó ütközése.

igus® által tesztelt

Alacsony zajszintű

A csúszó mozgás rendkívül kis zajszintű és csak enyhe súrlódó hang hallható..

Alkalmazási példa

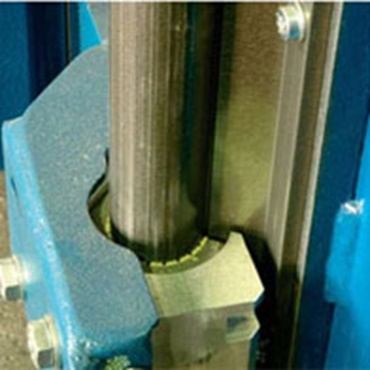

Felvonórendszer

Viszonylag nagy menetsebessége ellenére a felvonó igen kis zajjal jár. Ez a csendes és finom járás a drylin® használatára vezethető vissza.

A működési elv részletei

Tiszta és higiénikus

Az iglidur® siklócsapágyak szárazfutási jellemzői nemcsak szennyezett környezetben előnyösek. A kenés mellőzése ugyancsak fontos kritérium a magasabb higiéniai és tisztasági követelményeket támasztó alkalmazásokban.

tesztelt

tisztatérben alkalmazható

A tesztelt drylin® vezetőelemek egyértelműen megfelelnek a tisztatérben való alkalmazhatóság feltételeinek. Az igus® kínálatából a következő drylin® vezetőelemek kerültek tesztelésre: N40, W10, T25 és T30.

Alkalmazási példa

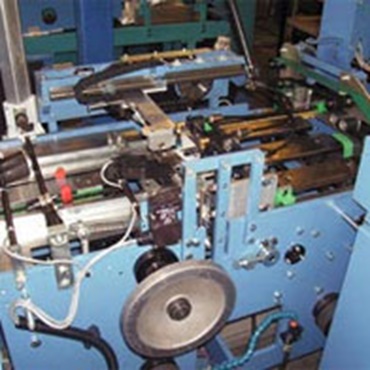

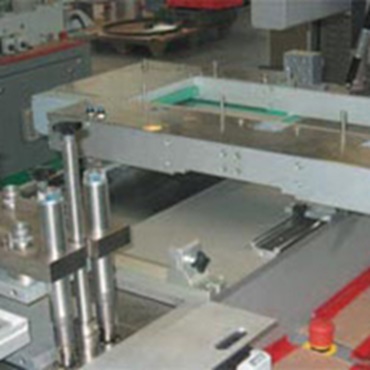

Blisztergép adagoló rendszere

A drylin® W lineáris vezetőrendszer jellemző előnyei az alacsony beépítési magasság, a kenőanyagok hiánya és a tisztatérben való alkalmazhatóságra vonatkozó tanúsítvány, amelyet a Fraunhofer Intézet adott ki.

A működési elv részletei

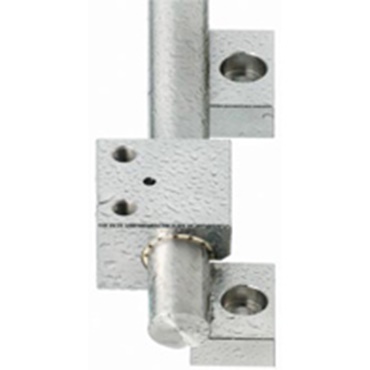

Ellenáll a korróziónak és a kémiai közegeknek

Minden iglidur® műanyag siklócsapágy a kialakításánál fogva korróziómentes. Elérhetők olyan, speciális rendeltetésű anyagok is, amelyek ellenállnak a maró hatású oldatoknak, savaknak, tisztítószereknek, stb., és a közegekkel szemben tanúsított ellenállásuknak köszönhetően a legkedvezőtlenebb körülmények között is használhatók. - A termékcsaládban állandó folyadék alatti használatra szolgáló speciális rendeltetésű anyagok is találhatók.

igus® által tesztelt

Korróziómentes egység

A lineáris csapágyrendszerek ellenállása egyaránt az ellendarabtól függ. Az igus® szerelőkészlet kompletten, rozsdamentes acélból készült korróziómentes egységként is szállítható.

Alkalmazási példa

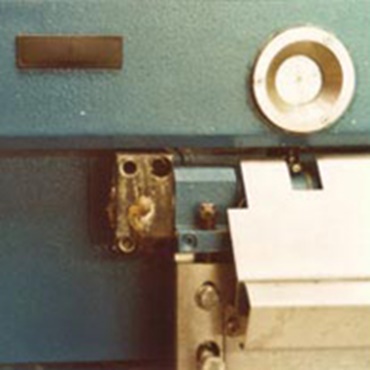

Bőrhasító gép

A gép fejlesztésében a felelős Dr. Dorstewitz gépfejlesztő cég a polimer siklócsapágyak következetes használata mellett döntött, amelyek megbízhatóan működnek az ilyen mostoha környezeti viszonyok között. Az új gépben összesen 239 igus® siklócsapágy található.

A működési elv részletei

Nagy teljesítőképességű polimerek

Alkalmazásuktól függően a lineáris vezetőelemek a siklócsapágy anyagának megfelelően állíthatók. Az iglidur® A180 típust például FDA-kompatibilis megoldást igénylő alkalmazásokhoz fejlesztették ki.

igus® által tesztelt

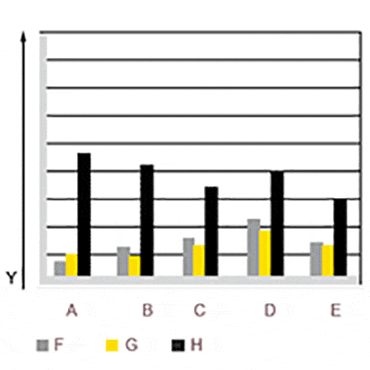

Kis kopás

Az igus® különböző anyagokat biztosít a lineáris rendszerek csúszóelemeihez és ellendarabjaihoz. Széleskörű laboratóriumi tesztek és hosszú évek gyakorlati tapasztalatai megmutatták, hogy kedvező kopási és súrlódási jellemzőik miatt az iglidur® J, J 200 és X az ideális anyagok a legtöbb lineáris alkalmazáshoz.

Alkalmazási példa

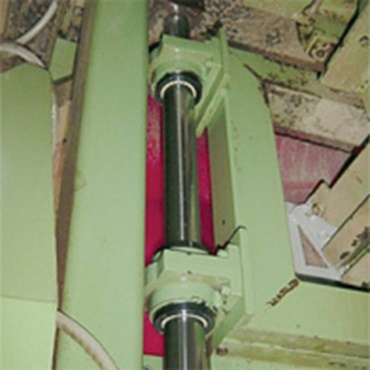

Töltőpapucs-mechanizmus egy tömörítőegységben

A drylin® R lineáris siklócsapágyra történő váltással a tömörítőegység karbantartási gyakorisága a porrészecskék és abrazív anyagok által jelentett nagy terhelés ellenére 2 évvel megnövelhető volt. Az előző, golyópályás csapágyas megoldás esetében a csapágyakat a tengelyek kopása miatt 2 – 3 havonta cserélni kellett.

A működési elv részletei

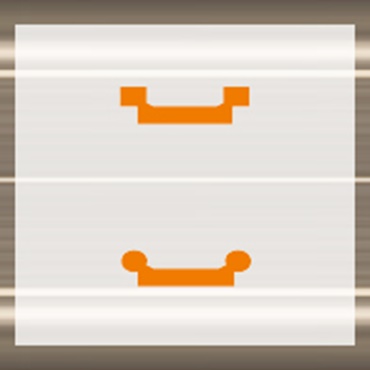

Különböző sínek állnak rendelkezésre

A vezetősíneket az Ön által megadott hosszúságúra vágjuk. Nincs minimális hossz, sem maximális lökethossz.

igus® által tesztelt

Maximális lökethosszok

A vezetősínek sorban egymáshoz csatlakoztathatók, hiszen a csúszóelem könnyen áthalad az egyes sínek közötti csatlakozásokon. Ez több mint 20 méteres lökethosszokat is lehetővé tesz. Az összeszerelést egyszerűsíti a csatlakozásokon gyárilag elhelyezett megkülönböztető jelzés.

Alkalmazási példa

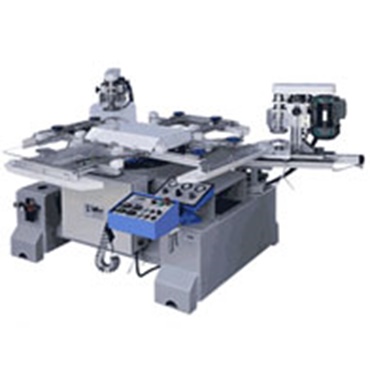

Üvegvágó gép

A szennyeződéssel és porral szembeni ellenállóság és a kedvező ár hatására az ügyfél a drylin® W mellett döntött.

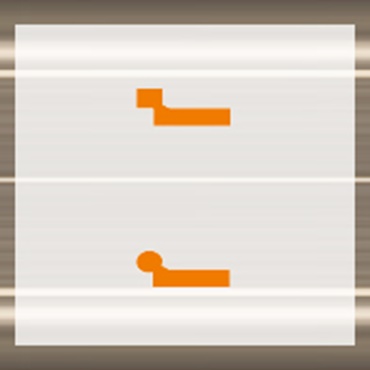

Egysínes

Méret (négyzetalakú): 6 - 20 mm
Méret (kerek): 10 - 25 mm

Kétsínes

Méret (négyzetalakú): 6 - 20 mm
Méret (kerek): 10 - 25 mm

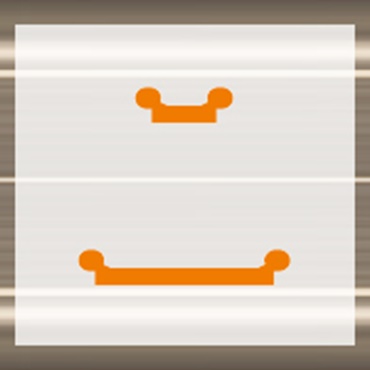

Sínszélességek

Szélesség: 30 - 120 mm

A működési elv részletei

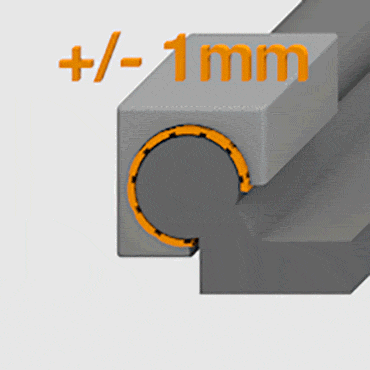

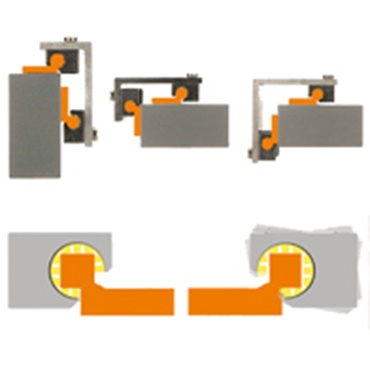

Rendkívül rugalmas beépíthetőség

A drylin® W lineáris vezetőelemek rendkívül rugalmas felhasználást tesznek lehetővé. Az illesztési és párhuzamossági hibák elmozduló csapágyak használatával kompenzálhatók.

igus® által tesztelt

Úszócsapágy vezetőrendszerhez

Minden beépítési helyhez létezik alkalmas fix/elmozduló csapágyas megoldás, legyen az vízszintes, függőleges vagy keresztirányú. Ez a beépítési mód kiküszöböli a vezetőelem akadozását és/vagy beszorulását a vezetőelemek közötti párhuzamossági eltérések esetén.

Alkalmazási példa

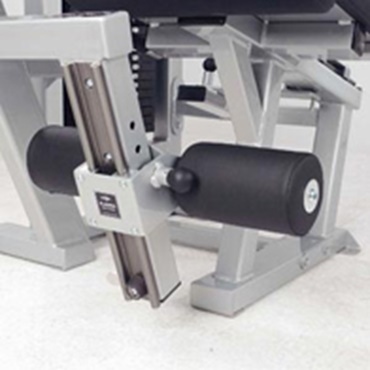

Fitneszgép

A Fit-Equip költséghatékony megoldást keresett a korábban alkalmazott vezetőrendszerek cseréjére. A tetszetős megjelenés mellett a lineáris vezetőelemnek csendesnek és abszolút kenésmentesnek is kell lennie. A választás a drylin® W moduláris rendszer vezetőelemeire esett.

A működési elv részletei

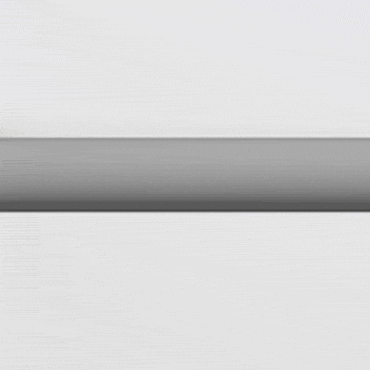

Felületi érintkezés

A nagy teljesítőképességű műanyagokból készült betétek használata lehetővé teszi, hogy a siklócsapágy a teljes felületen érintkezzen a tengellyel. Így lényegesen nagyobb érintkező felület áll rendelkezésre, ami sokkal kisebb felületi nyomást eredményez.

igus® által tesztelt

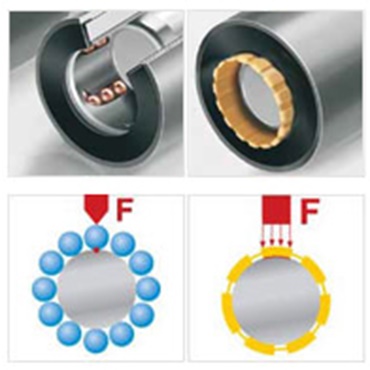

Optimális terheléseloszlás

A golyópályás csapágyas vezetőelemekre jellemző pontszerű terheléshez viszonyítva nagy felületű érintkezés miatt puhább, gyakran költséghatékonyabb tengelyanyagok (pl. VA)is használhatók az edzett tengelyeken kívül.

Alkalmazási példa

Prések

Ezekben a présekben és szeparátorokban legalább négyszeresére nőtt az acéltengelyek élettartama, ami azt jelzi, hogy a kenőanyagmentes lineáris vezetőelemek alkalmazása nemcsak műszaki előnyökkel jár, hanem pénzügyileg is előnyös beruházást jelent.

A működési elv részletei

Kis kopás

Az igus® siklócsapágyak anyagát a súrlódási és kopási jellemzők figyelembe vételével illesztik az ellendarabokhoz. Anodizált alumíniummal kombinálva érhető el a leghosszabb élettartam. Az alkalmazások működése és élettartama szabadon hozzáférhető élettartam-számító programokkal on-line számítható ki.

igus® által tesztelt

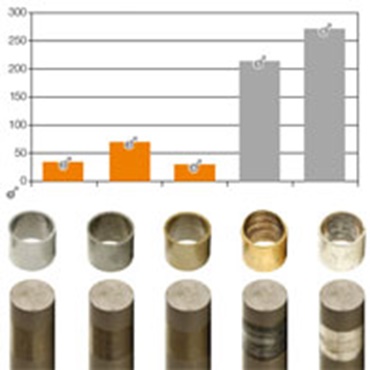

Kiszámítható

Termékeink folyamatos javítása és az Önök egyedi igényeinek kielégítése érdekében igus® dry-tech® laboratóriumunkban különböző tengelyanyagokat vizsgálunk és vetünk alá a legkülönfélébb jellemzőkre kiterjedő teszteknek különböző csapágymegoldásokkal történő használat során.

Alkalmazási példa

Töltőpapucs-mechanizmus egy tömörítőegységben

A drylin® R lineáris siklócsapágyra történő váltással a tömörítőegység karbantartási gyakorisága a porrészecskék és abrazív anyagok által jelentett nagy terhelés ellenére 2 évvel megnövelhető volt. Az előző, golyópályás csapágyas megoldás esetében a csapágyakat a tengelyek kopása miatt 2 – 3 havonta cserélni kellett.

A működési elv részletei

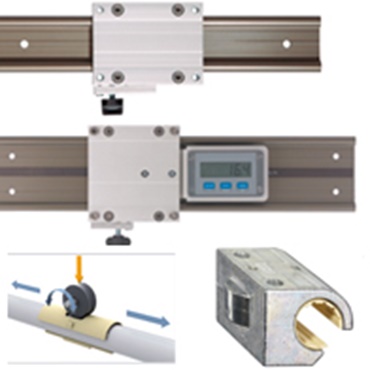

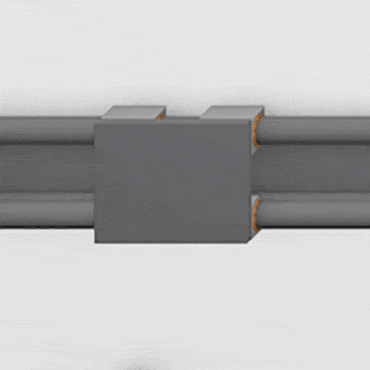

számos tartozék

A klasszikus, vezetősínből és vezetőcsúszkából álló vezetőelem mellett a lineáris rendszer az egyedi igények kielégítése érdekében egyedileg is kialakítható.

igus® által tesztelt

Számos változat

A drylin® W mérőrendszer egységeként, kézi befogóeszközzel, hézagbeállítással, rozsdamentes acél kivitelben, egyes kivitelű csúszkaként és hibrid csapágyakkal is kapható.

Alkalmazási példa

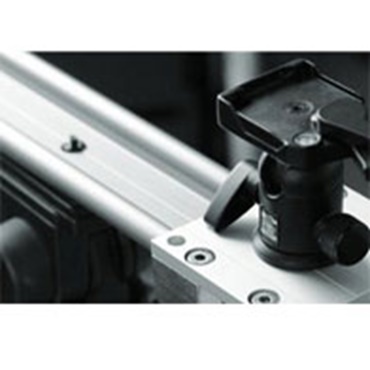

Kameracsúszka

Egyedileg beállítható csapágyak, kézi befogóeszközök, "Csúszás helyett gördülő" hibrid csúszkák és más megoldások az ütődés- és kenőanyagmentes csúszás biztosítására kamerarendszerekben.

A működési elv részletei

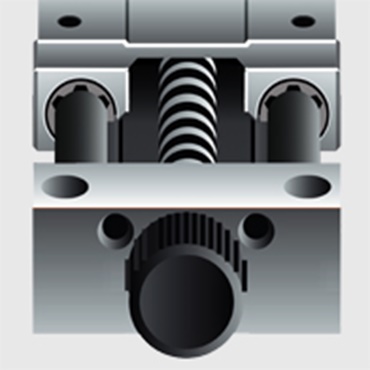

Hajtástechnika

drylin® W lineáris szerelőkészletünkre építve csavarorsó- vagy fogasszíj-alapú hajtásegységeket is kínálunk. A rendszerek az Ön egyedi igényeinek megfelelően alakíthatók ki.

igus® által tesztelt

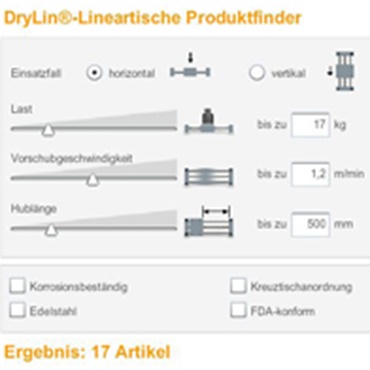

Termékkereső

Csak írja be a releváns alkalmazási adatokat, és hasonítsa össze online a megfelelő lineáris csúszóasztalokat, illetve konfigurálja őket.

Alkalmazási példa

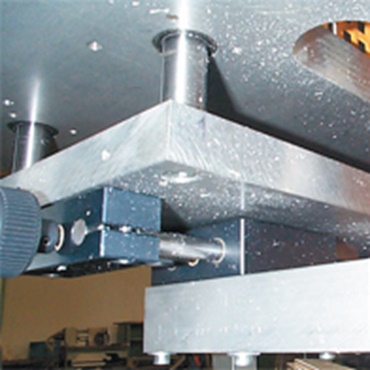

Marófejek pozicionálása

Ebben az alumínium ablakkereteket gyártó üzemben a marófejek pozicionálása drylin® SHT lineáris csúszóasztallal történik. Mivel kenőanyagot egyetlen csapágyazási helyen sem használnak, az alumíniumpor és -forgács nem tapad meg az alkatrészeken.

A működési elv részletei

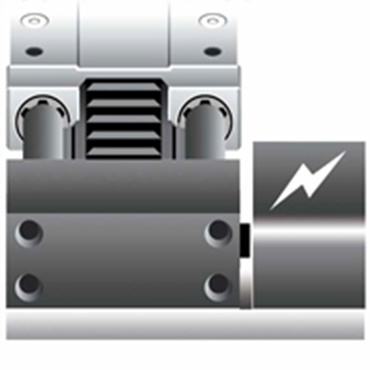

Hajtástechnika

Az "E" jelentése "Elektromos", és hibrid léptetőmotorokkal, DC motorokkal, közelítéskapcsolókkal és a bevált chainflex® motorkábelekkel egészíti ki az igus® termékskálát.

igus® által tesztelt

Termékkereső

Írja be a rendelkezésre álló alkalmazási adatokat, és hasonlítsa össze, tervezze meg, illetve konfigurálja online a megfelelő lineáris egységeket motorokkal együtt.

Alkalmazási példa

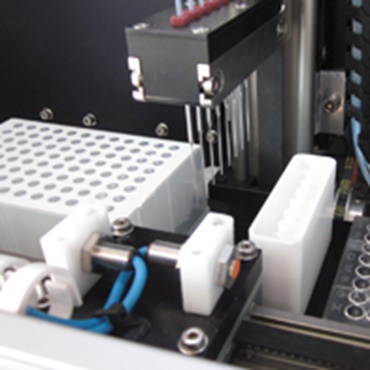

Mintavevő / pipetta

Helytakarékos teleszkóp-beállítás a kompakt és kenésmentes drylin® ZLW fogasszíjhajtású tengelyek használatával.
