drylin® Q – hézagállítás

A drylin® Q négyszögletes vezetőelemek esetében mindig be kell állítani a csúszka és a sín közötti minimális hézagot. Szállításuk telepítésre kész állapotban történik előre beállított hézaggal. A csúszkák csapágyhézagát szükség esetén később is be lehet állítani. A beállítást további teher nélkül kell elvégezni.

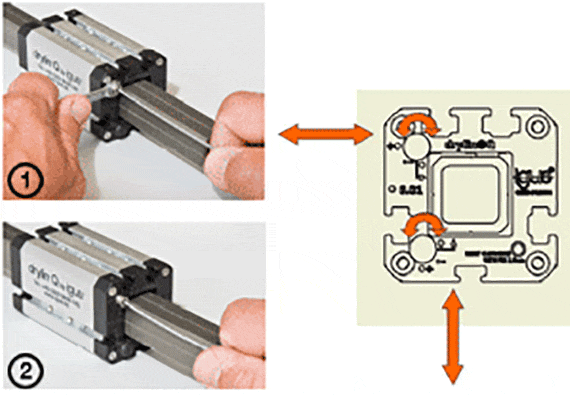

1. A védőborítás eltávolítása után lazítsa meg a biztosítóanyákat. Lapos oldalak közötti szélesség: QWE-01-20 és QWE-01-20-HKA esetén SW5

2. Állítsa vissza a csapágyhézagot egy imbuszkulccsal. Lapos oldalak közötti szélesség: QWE-01-20 és QWE-01-20-HKA esetén 1,5 mm

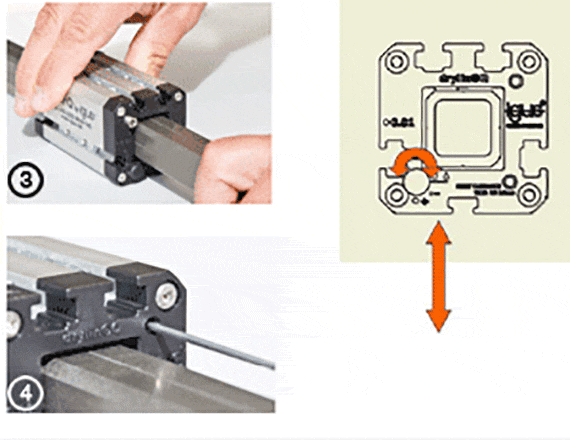

3. A beállítás után ellenőrizze a csúszkák hézagát. Amennyiben megfelelő a hézag, szorítsa meg a biztosítóanyákat, és helyezze vissza a védőborítást.

4. Amennyiben túl kicsire állította a hézagot, és így a csúszka szorul, nem elegendő visszaállítani pusztán a belső kulcsnyílású csavarokat. Miután visszacsavarozta őket, nyomja meg a csavarok ellentétes oldalán található visszaállító gombot is a csúszóelemek ismételt kioldásához. Az 1-3. lépésekben újra be lehet állítani a hézagot. Erre a célra használjon egy következő méretű csapszeget: QWE-01-20 és QWE-01-20-HKA esetén 2,5 mm
