iglidur® A290 - Termékadat

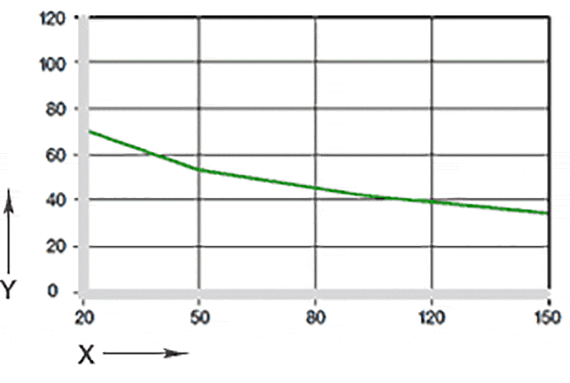

02 ábra: Ajánlott legnagyobb felületi nyomás a hőmérséklet függvényében (70 MPa - +20 °C)

X = Hőmérséklet [°C]
Y = Betöltés [MPa]

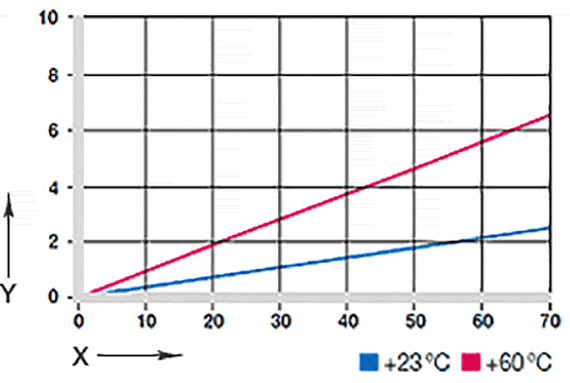

03 ábra: Alakváltozás különböző terheléseknél és hőmérsékleteken

X = Terhelés [MPa]
Y = Alakváltozás [m/s]

Mechanikai tulajdonságok

Az ajánlott maximális felületi nyomás egy mechanikai anyagparamétert jelöl. Ebből nem vonhatók le tribológiai következtetések. A hőmérséklet növekedésével csökken az iglidur® A290 csapágyak nyomószilárdsága. A 02. ábra illusztrálja ezt az összefüggést.

Ez alatt a terhelés alatt szobahőmérsékleten mindössze 2,5% körüli alakváltozás jelentkezik. A műanyag alakváltozása ennél a terhelésnél elhanyagolható mértékű. Ez azonban a kitettség idejétől is függ. A 03. ábra az iglidur® A290 radiális terhelések alatt végbemenő hajlékony alakváltozását szemlélteti.

Legnagyobb felületi sebesség

m/s	Forgó	Lengő	Lineáris
Állandó	1	0,7	4
rövid tartamú	2	1,4	4

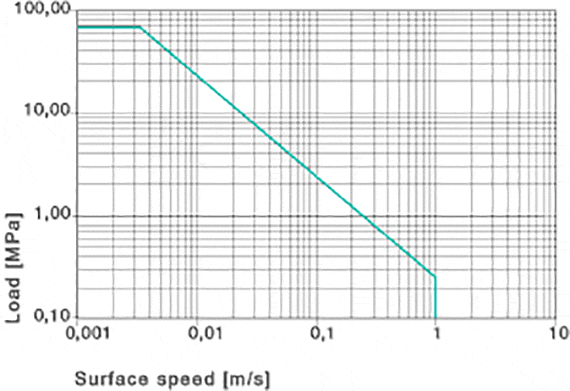

Megengedett felületi sebességek

Az iglidur® A290 kenésmentes műanyag siklócsapágy kis felületi sebességekre alkalmas. A különösen a kis terhelési tartományokban jelentkező nagy súrlódás miatt az iglidur® A290-ből készült csapágyak erősebben melegednek, mint más csapágyak. Nagyobb sebességeknél a súrlódás is nő.

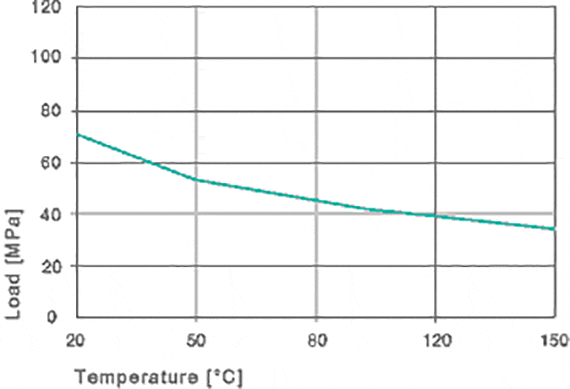

9.3 ábra: Az ajánlott legnagyobb felületi nyomás a hőmérséklet függvényében

Hőmérsékletek

A hőmérséklet növekedésével csökken az iglidur® A290 csapágyak nyomószilárdsága. A 02. ábra illusztrálja ezt az összefüggést. A csapágyrendszerben érvényesülő hőmérsékletek szintén befolyásolják a csapágyak kopását. A kopás mértéke az emelkedő hőmérséklettel párhuzamosan nő, és ez a hatás 120 °C hőmérséklettől kezdődően markánsan jelentkezik. Ha a hőmérséklet meghaladja a +110 °C-ot, akkor ajánlatos kiegészítő rögzítésről gondoskodni.

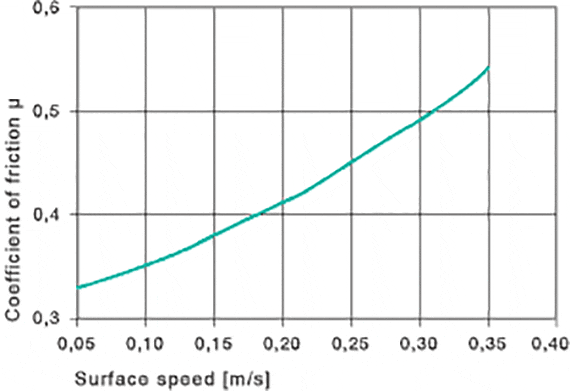

2.4 ábra: Súrlódási tényezők a felületi sebesség függvényében, p = 0.75 Mpa

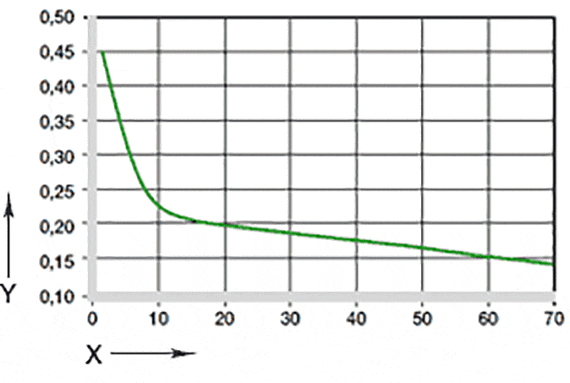

05 ábra: Súrlódási tényezők a terhelés függvényében, v = 0,01 m/s

X = Betöltés [MPa]
Y = Súrlódási tényező μ

Súrlódás és kopás

A súrlódási tényező a kopásállósághoz hasonlóan a terhelés és a sebesség növekedésével párhuzamosan változik (04. és 05. ábra).

Súrlódási tényezők iglidur® A290-nél acélon
(Ra = 1 µm, 50 HRC)

iglidur® A290 önkenő csúszócsapágyak	száraz	Zsír	Olaj	Víz
µ súrlódási tényezők	0,13 - 0,40	0,09	0,04	0,04

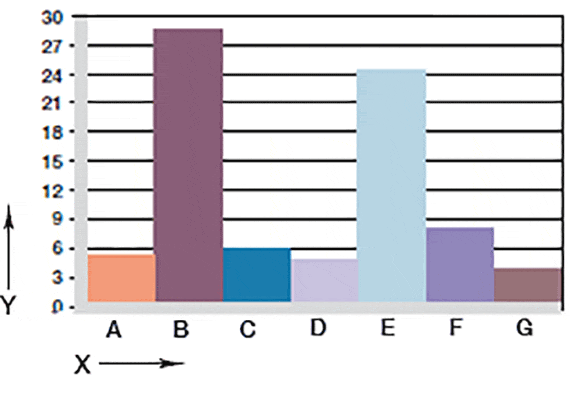

06. ábra: Kopás, különböző tengelyanyagú forgó alkalmazásoknál, p = 1 MPa, v = 0.3 m/s

X = tengelyanyagok
Y = kopás [μm/km]

A = alumínium, keményanodizált
B = megmunkálható acél
C = Cf53
D = Cf53, keménykrómozott bevonatú
E = St37
F = V2A
G = X90

Tengelyanyagok

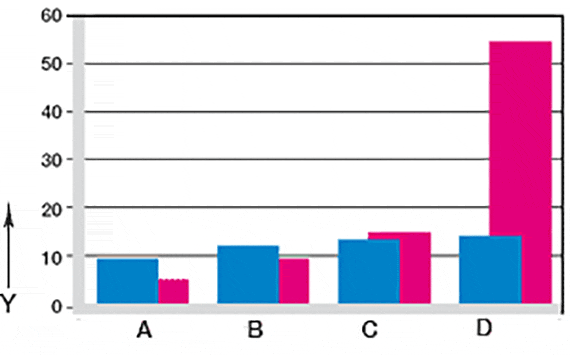

A 06. és 07. ábrán az iglidur® A290 anyagból készült csapágyakkal és különböző tengelyanyagokkal végzett tesztek eredményeinek kivonata látható. Az iglidur® A200 anyaggal összehasonlítva az iglidur® A290 a továbbfejlesztett tribológiai jellemzői szintén megjelennek a kopási együtthatóban. Alacsony terhelés mellett az iglidur® A290 és a különböző anyagból készült tengelyek kombinációinak kopási ellenállásában megmutatkozó eltérések nagyon határozottak.

Közepes	Ellenállás
Alkoholok	+ to 0
Szénhidrogének	+
Adalékanyagmentes zsírok és olajak	+
Üzemanyagok	+
Hígított savak	0 to -
Tömény savak	-
Hígított lúgok	+
Tömény lúgok	+ to 0

+ ellenálló      0 korlátozott ellenállás      - nem ellenálló
Minden előírás szobahőmérsékleten[20 °C]
05. táblázat: Az iglidur® A290 csapágyak vegyszerálló képessége

Elektromos tulajdonságok

Sajátságos előre ható ellenállás	> 1011 Ωcm
Felületi ellenállás	> 1011 Ω

Vegyszerállóság

Az iglidur® A290 csapágyak megfelelő ellenállást mutatnak vegyszerekkel szemben. Ellenállóak a legtöbb kenőanyaggal szemben. Az iglidur® A290 anyagot nem károsítja a legtöbb gyenge szerves és szervetlen sav.


Radioaktív sugarak

Az iglidur® A290 perselyek 3 x 10² Gy radioaktív intenzitásig sugárzásállóak.


UV-ellenálló

Az iglidur® A290 csapágyak ellenállóak UV-sugárzással szemben, de romlanak a tribológiai tulajdonságok.


Vákuum

Az iglidur® A290 csapágyak vákuumban csak korlátozottan használhatók, a nagy nedvességelnyelés miatt.


Elektromos tulajdonságok

Az iglidur® A290 persely elektromosan szigetel.

Maximális nedvességfelvétel
+23 °C / 50% rel. páratart. S.	1,7 tömeg%
Max. nedvességfelvétel	7,3 tömeg%

06. tábla: az iglidur® A290 párafelvétele

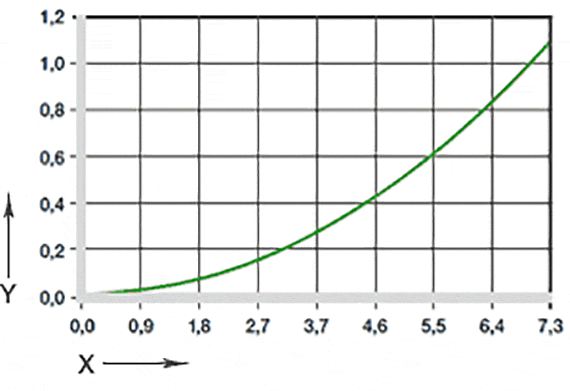

10. diagram: nedvességfelvétel hatása

X = nedvességfelvétel [tömeg %]
Y = belső átmérő csökkenése [%]

Nedvességfelvétel

Az iglidur® 200 párafelvétele kb. 1,7% normál környezeti feltételek között. A vízben érvényes 7,3%-os telítődési pont olyan hátrány, amelyet figyelembe kell venni párás, nedves helyen történő használat esetén.

iglidur® A290 csapágyak fontosabb tűrései az ISO 3547-1 szerint, a sajtolás után.

Átmérő d1 [mm]	Tengely h9 [mm]	iglidur® A290 D11 [mm]	Ház H7 [mm]
Max. 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 to 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 to 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 to 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 to 30	0 - 0,052	+0,065 +0,195	0 +0,021
>30 - 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 to 80	0 - 0,074	+0,100 +0,290	0 +0,030

07. táblázat: Az iglidur® A290 csapágyak fontos tűrési értékei a besajtolás után, az ISO 3547-1 szabványak megfelelően.

Beépítési tűrések

Az iglidur® A290 csapágyak szabványos csapágyak h tűrésű tengelyekhez (ajánlott minimum h9).

H7 tűrésű házfuratba való beszerelés után a csapágy belső átmérője automatikusan a D11 tűrésre áll be.
