igubal® - Műszaki adatok

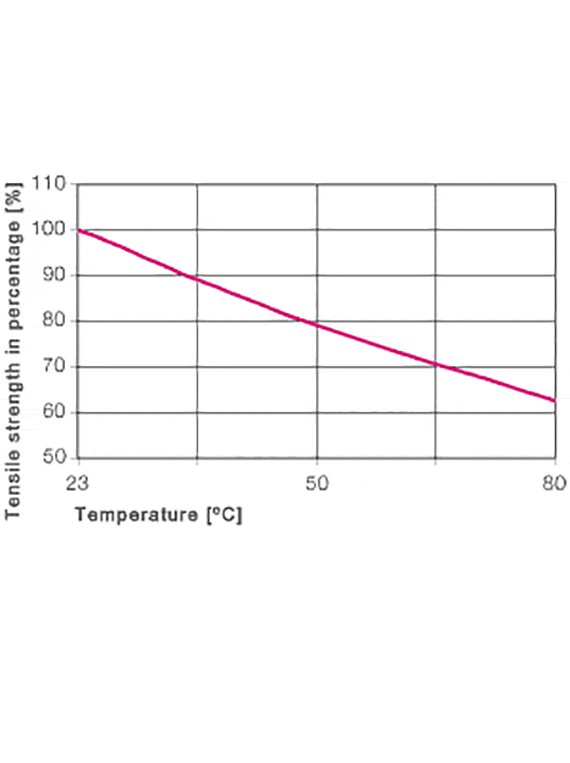

X = hőmérséklet [ºC]
Y = szakítószilárdság [%]

02. ábra: A hőmérséklet hatása az igubal® rúdvégcsapágyak maximális szakítószilárdságára


igubal®	Üzemi hőmérséklet
	normál	HT változat
Min.	-30 °C	-40 °C
Max. tartós	+80 °C	+200 °C
Max. rövid idejű	+120 °C	+240 °C

02. táblázat: Az igubal® csapágyelemek használatának hőmérsékleti korlátai

Csavarmenet jelölése	Menetemelkedés [mm]
M 2	0,40
M 3	0,50
M 4	0,70
M 5	0,80
M 6	1,00
M 8	1,25
M 10	1,50
M 10 F	1,25
M 12	1,75
M 12 F	1,25
M 14	2,00
M 16	2,00
M 16 F	1,50
M 18	1,50
M 20	1,50
M 20	2,50
M 22	1,50
M 24	2,00
M 27	2,00
M 30	2,00

03. táblázat: Az igubal® rúdvégcsapágyak menetemelkedései

Közeg	Ellenállás
	normál	HT változat
Alkoholok	+ to 0	+
Szénhidrogének	+	+
Zsírok, olajok, adalék nélkül	+	+
Üzemanyagok	+	+
Hígított savak	0 to -	+ to 0
Tömény savak	-	+ és - között
Hígított lúgok	+	+
Tömény lúgok	0	+

+ ellenáll   0 feltételesen ellenáll   - nem áll ellen
Valamennyi feltüntetett adat szobahőmérsékleten [20 °C] érvényes

04. táblázat: Az igubal® csapágyelemek vegyszerállósága

Névleges átmérő [mm]	tűrés
	Az idomszer átesik	Az idomszer elakad
0 – 3	x,01	x,05
> 3 – 6	x,02	x,07
> 6 – 10	x,02	x,08
> 10 – 18	x,03	x,10
> 18 – 30	x,04	x,12
> 30 – 50	x,05	x,15

05. táblázat: A csapágygömbök belső átmérőjének tűrésértékei

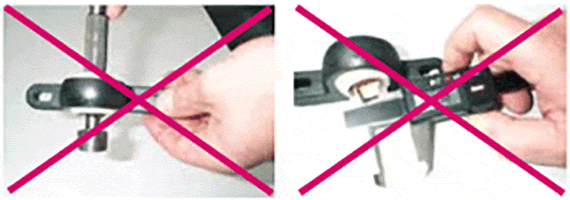

balra: nem megfelelő vizsgálószerszám, túl rövid idomszer
jobbra: helytelen vizsgálószerszám, tolómérő

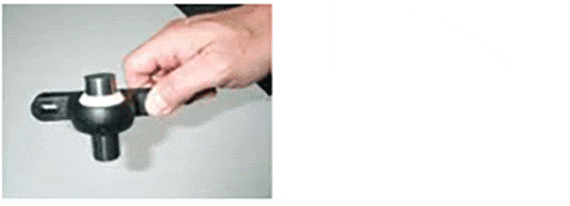

Idomszeres tűrésellenőrzés

Alkalmazási terület

Az igubal® csapágyelemek akár a legkedvezőtlenebb körülmények között is problémamentesen használhatók. Legyen szó párás vagy nyirkos környezetről, a csapágyak korrózióállók, és ellenállnak a gyenge savaknak és lúgoknak. Az üzemi hőmérséklet -40 °C és +200 °C között változhat. Kiválóan ellenállnak a pornak és a szennyeződéseknek.

Az igubal® csapágyelemek csapágyai bármiféle tömítés nélkül használhatók még a legszennyezettebb környezetekben is, legyen szó finom, vagy akár durvább porról.


Detektálható

A fémdetektorral érzékelhető igubal® polimer csapágyak alkatrészei a fémdetektoros technológiában gyakrabban használt összes paraméter alapján idegen testként azonosíthatók, így ideális választást jelentenek az élelmiszeripar számára.

Terhelések

A karbantartásmentes igubal® csapágyelemek teherbírása normál környezeti hőmérsékleten rendkívül nagy. Az igubal® csapágyelemek nagy erőket képesek felvenni, tömegük viszont csupán ötöde a hagyományos fém csapágyházakénak. Anyagának csillapító hatása miatt a két darabból álló műanyag csapágy az acélnál sokkal hatékonyabban képes elnyelni a rezgéseket.

Alkalmazásánál azonban figyelembe kell venni a műanyagok olyan speciális jellemzőit, mint a hőmérséklet-érzékenység és a kúszás. Emiatt bizonyos esetekben nagy állandó terhelések, alacsony terhelési sebességek és magasabb hőmérséklet mellett végzett gyakorlati vizsgálatok során kell ellenőrizni a rúdvégcsapágyak teherbírását.

Felületi súrlódási tényezők és sebességek

A karbantartást nem igénylő igubal® csapágyelemek fontos előnye, hogy a szerelt tengely közvetlenül az iglidur® W300 csapágygömbben végez gyors forgó mozgást. E műanyag/acél siklócsapágy előnye, hogy nagy fordulatszámok érhetők el száraz üzemben. A radiális terhelésekkel számolva, a forgó mozgás legnagyobb kerületi sebessége 0,5 m/s lehet.

A gömbcsapágy szöghajlásos mozgásai ezzel szemben a csapágygömb külső gömbfelületén mennek végbe.

A karbantartást nem igénylő igubal® csapágyelemek esetenként lehetővé teszik a tengely lineáris elmozdulását.


Üzemi hőmérsékletek

Az igubal® csapágyelemek -30 és +80 °C közötti hőmérsékleten használhatók. A HT változat folyamatos használata +200 °C-ig megengedett. A 02. táblázat azt mutatja be, hogyan változik az igubal® csapágyelemek teherbírása a hőmérséklet függvényében.


Vegyszerállóság

A iglidur® W300 csapágygömb és az igumid G ház egyaránt ellenáll a gyenge lúgoknak, a gyenge savaknak, valamint az üzemanyagoknak és mindenféle kenőanyagnak. Az igubal® nedvességfelvétele normál időjárási viszonyok között kb. 1,3 tömeg %. A telítettségi határ vízben 6,5%. Ezt a környezeti hatások függvényében kell figyelembe venni. A HT változat nagyobb ellenállást garantál a vegyszerekkel szemben.


Radioaktív sugárzás

Az önbeálló igubal® csapágyak sugárzásállóak, 3 x 10² Gy intenzitásig.


UV-ellenálló

Korrózióval szembeni ellenállásuk miatt az igubal® csapágyelemek kiválóan alkalmasak kültéri használatra. Az igubal® csapágyelemek hosszú távon ellenállnak az UV sugaraknak. A csapágygömb (eredetileg sötét) színének csekély mértékű, az UV-sugárzás és más időjárási hatások miatt bekövetkező változása nincs hatással a mechanikai, elektromos és termikus jellemzőkre.

Tűrések

Az igubal® csapágyelemek különböző tűrésekkel használhatók az adott alkalmazás igényeinek megfelelően. A standard kivitelt széles hézaggal tervezték, amely nagy kerületi sebességek esetén is biztonságos működést garantál. A belső gyűrű furatának tűrése E10 szerinti. A tengelyek tűrésének h6 és h9 között kell lennie. A tűréseket a táblázat tartalmazza. Ha kevésbé szigorú vagy eltérő mértékű tűrésekre volna szüksége, kérjük, forduljon hozzánk bizalommal.
